Installations- und Bedienungsanleitung
Hybridpower Wechselrichter 3phasig
6.5.5 Stromzähler- und BMS-Kommunikation
Vergewissern Sie sich vor dem Kauf des Akkus, dass der von Ihnen gewähl-
te Akku in der Akku-Liste von AKKU SYS aufgeführt ist, da das System sonst
möglicherweise nicht ordnungsgemäß funktioniert. Wenden Sie sich an Ih-
ANMERKUNG
ren Installateur oder das AKKU SYS-Kundendienstteam, wenn Sie sich nicht
sicher sind.

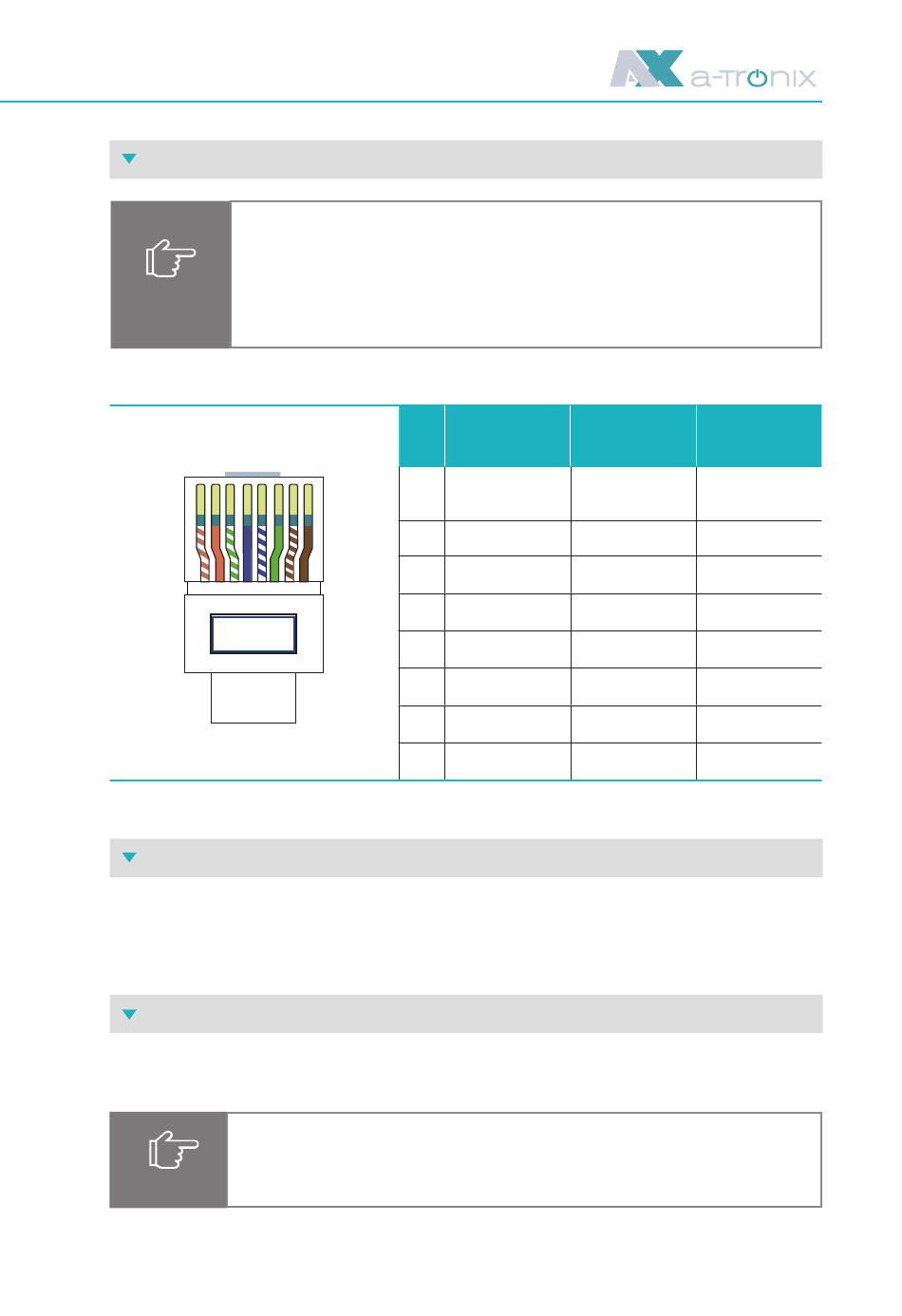

Reihenfolge und Definition der RJ45-Anschlüsse siehe unten.
1 2 3 4 5 6 7 8
Abbildung 6-24 Reihenfolge und Definition der RJ45-Anschlüsse
6.5.6 EMS-Kommunikation
Ein EMS-Kommunikationskabel ist erforderlich, wenn der Betrieb eines Hybrid-Wechselrichters
über das EMS gesteuert werden soll, wobei die Kommunikation zwischen EMS und Wechselrichter
über RS485 erfolgt.
6.5.7 DRED
Die DRED-Schnittstelle ist gemäß den dortigen Sicherheitsvorschriften speziell für Australien und
Neuseeland reserviert und AKKU SYS liefert dem Kunden kein DRED-Gerät.
Zwischen 15 (COM D/0) und 16 (REF D/0) befindet sich ein Widerstand, den
Sie bei der Verdrahtung nicht verschieben dürfen.
ANMERKUNG
Stromzähler-Sei-
Nr.
Farbe
Orange und
1
Weiß
2
Orange
3
Grün und Weiß
4
Blau
5
Blau und Weiß
6
Grün
7
Braun und Weiß
8
Braun
Akku-Seite
te
/
RS485_A3
/
RS485_B3
RS485_B2
/
/
CANH_B
/
CANL_B
RS485_A2
/
RS485_B2
/
RS485_A2
/
43
