Installations- und Bedienungsanleitung
Hybridpower Wechselrichter 3phasig

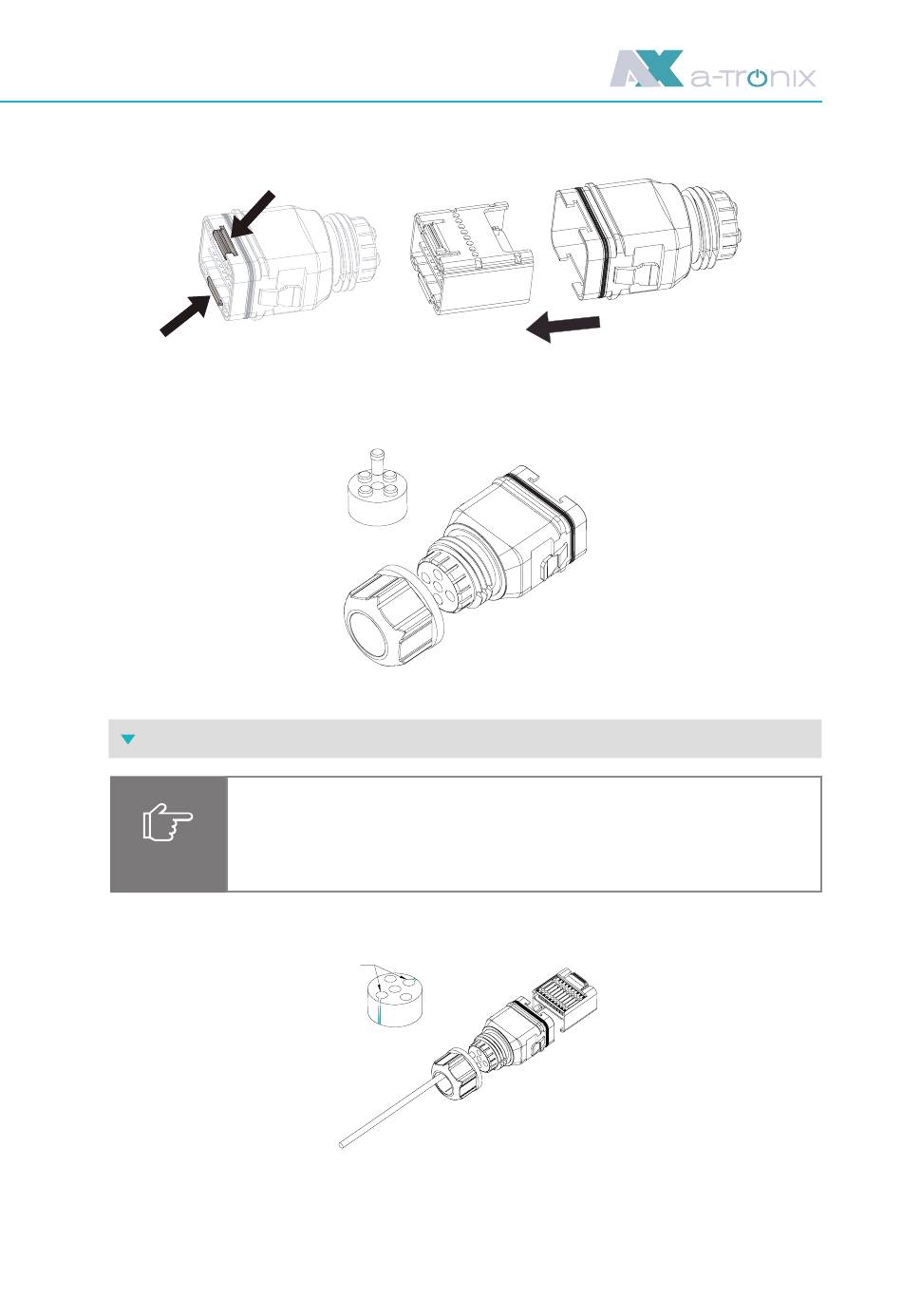

② Nehmen Sie die Klemmenleiste heraus.
Drücken
② Entfernen Sie die Dichtung und führen Sie das Kabel durch die Kabelverschraubung.
6.5.2 Anschluss der Kommunikationskabel für Stromzähler und BMS
Die Kommunikation zwischen Stromzähler/BMS und Wechselrichter
erfolgt über ein RJ45-Schnittstellenkabel. Das Kommunikationskabel des
ANMERKUNG
Stromzählers ist 10 m, und das Kabel des BMS ist 3 m lang.
① Fädeln Sie den RJ45-Stecker der entsprechenden Länge durch die Überwurfmutter und ste-
cken Sie ihn in die offene Seite der Gummidichtung.
Abbildung 6-14
Abbildung 6-15
Offene Seite
Abbildung 6-16
39
