6.5.8 Multifunktionsrelais
Der Wechselrichter ist mit einem Multifunktionsrelais mit potenzialfreien Kontakten ausgestattet, das
beim Ein- und Ausschalten der Lasten hilft, wenn ein zusätzliches Schütz angeschlossen ist, bzw.
beim Starten des Dieselgenerators, wenn das Startsignal des Dieselgenerators angeschlossen ist.
Maximale Spannung und Stromstärke am potenzialfreien DO-Kontaktan-
schluss: 230 VAC 1 A/30 VDC 1 A.
HINWEIS
Für weitere Informationen zur Installation und Einrichtung wenden Sie sich
bitte an AKKU SYS.
ANMERKUNG
Laststeuerung
L1
L2
L3
N
PE
44
Installations- und Bedienungsanleitung
A1
NO(1)
A2
COM(2)
Wechselrichter-
Multifunktionsrelais

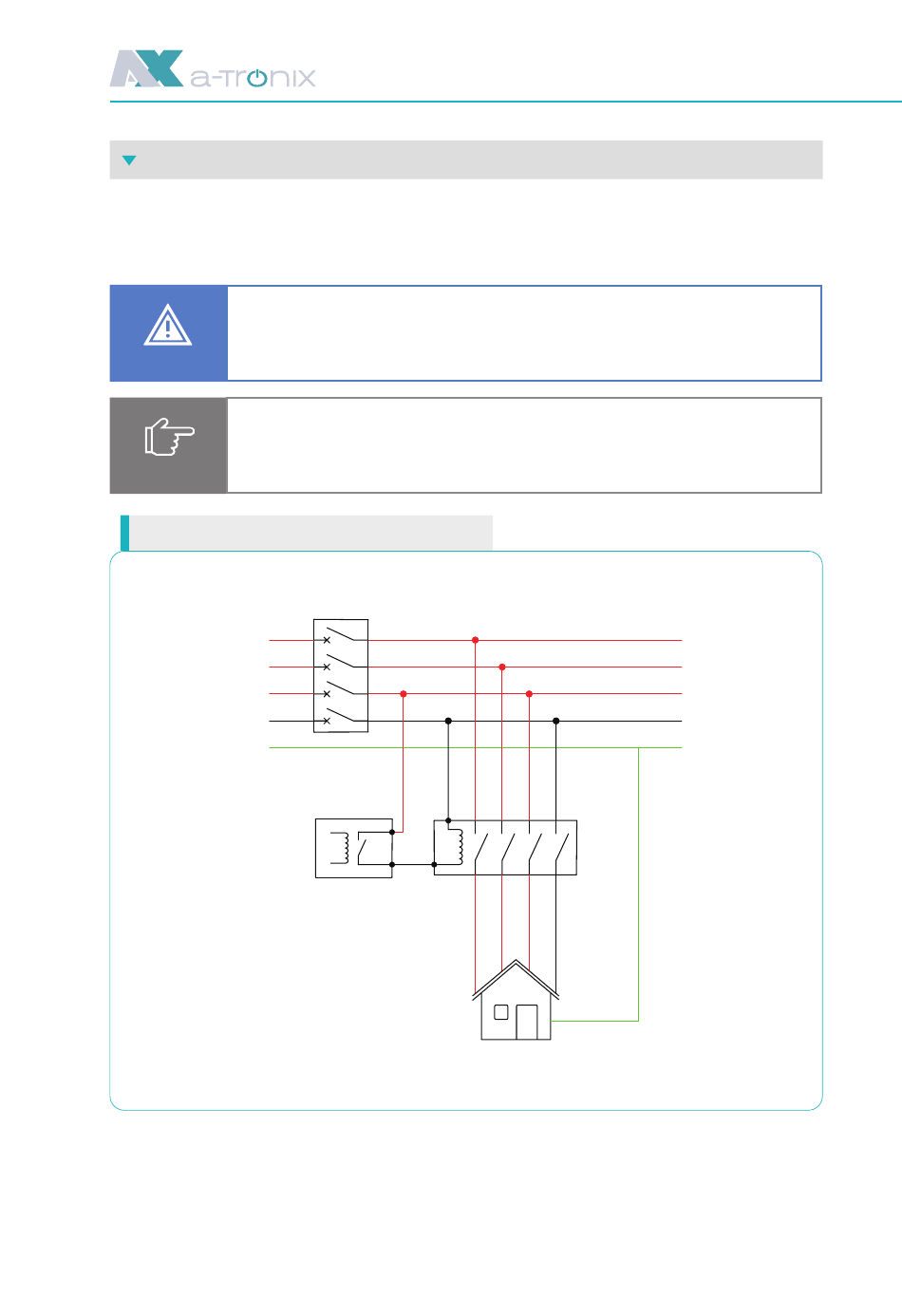

Abbildung 6-25 Anschlussschema Laststeuerung
Hybridpower Wechselrichter 3phasig
Schütz
Last
