② Stecken Sie eine Seite des RJ45-Steckers in den RJ45-Anschluss der Klemmenleiste.
③ Stecken Sie die andere Seite des Kommunikationskabels in den RS485-Anschluss des Strom-
zählers oder den CAN-Anschluss des BMS.
6.5.3 Anschluss der sonstigen Kabel
① Fädeln Sie das Kabel in entsprechender Länge durch die Überwurfmutter und das Gehäuse.
Entfernen Sie den Kabelmantel und isolieren Sie den Leiter ab.
② (Optional) Wenn Sie ein mehradriges Kupferkabel verwenden, schließen Sie den Anschluss-
kopf des Wechselstromkabels an die Kabelendklemmen an (handfest). Im Fall eines einadrigen
Kupferkabels kann dieser Schritt übersprungen werden.
40
Installations- und Bedienungsanleitung

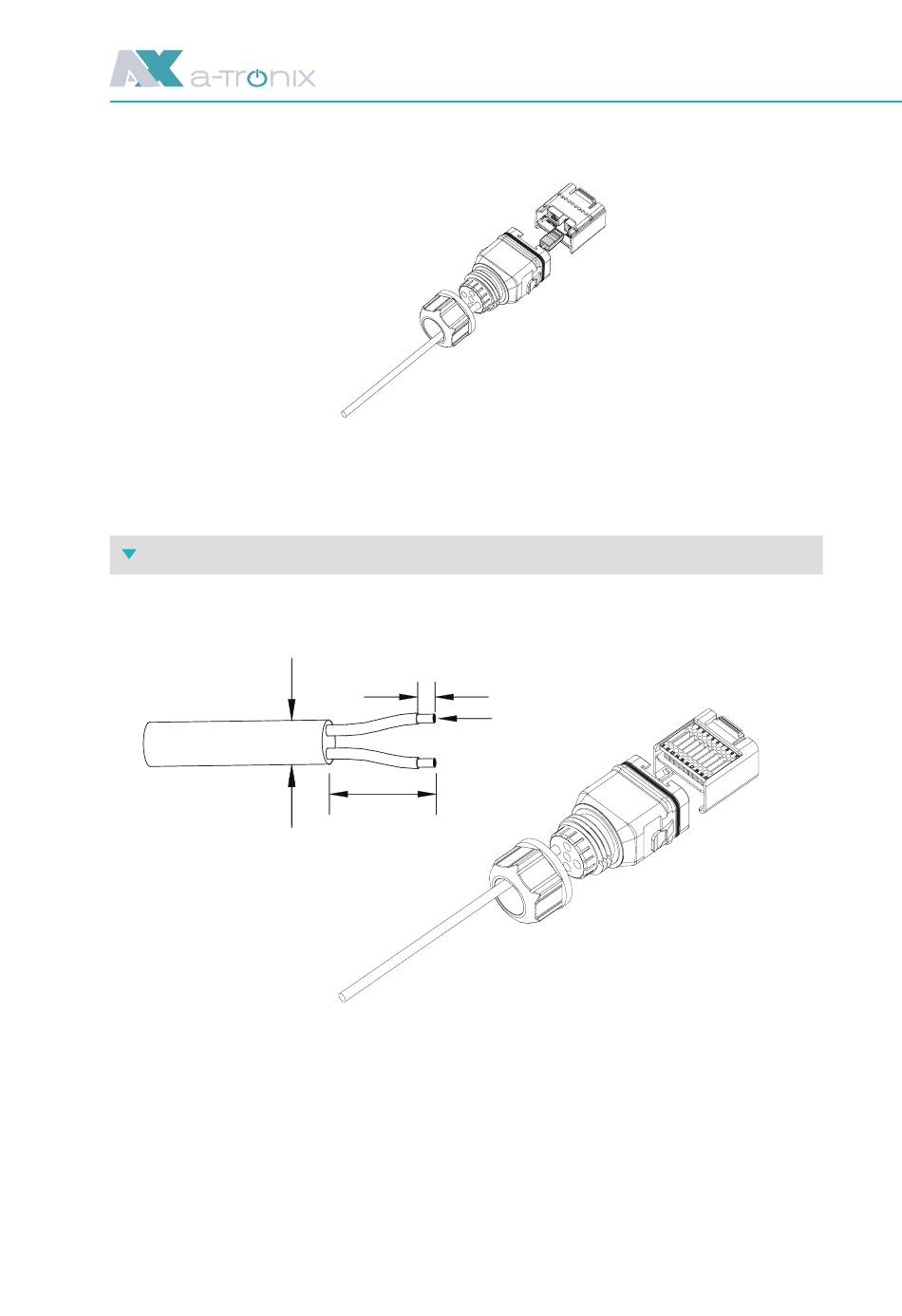

Abbildung 6-17
8 mm
Wire Diamete
Wir
e Diameter r
8mm
8mm
13~18mm
13~18mm
Drahtquerschnitt:
0,5–1,5 mm
2
Cr Cross-sec
oss-sectional
0.5~1.5mm
0.5~1.5mm
55mm
55mm
Abbildung 6-18
Hybridpower Wechselrichter 3phasig
tional
Ar Area
ea
2 2
