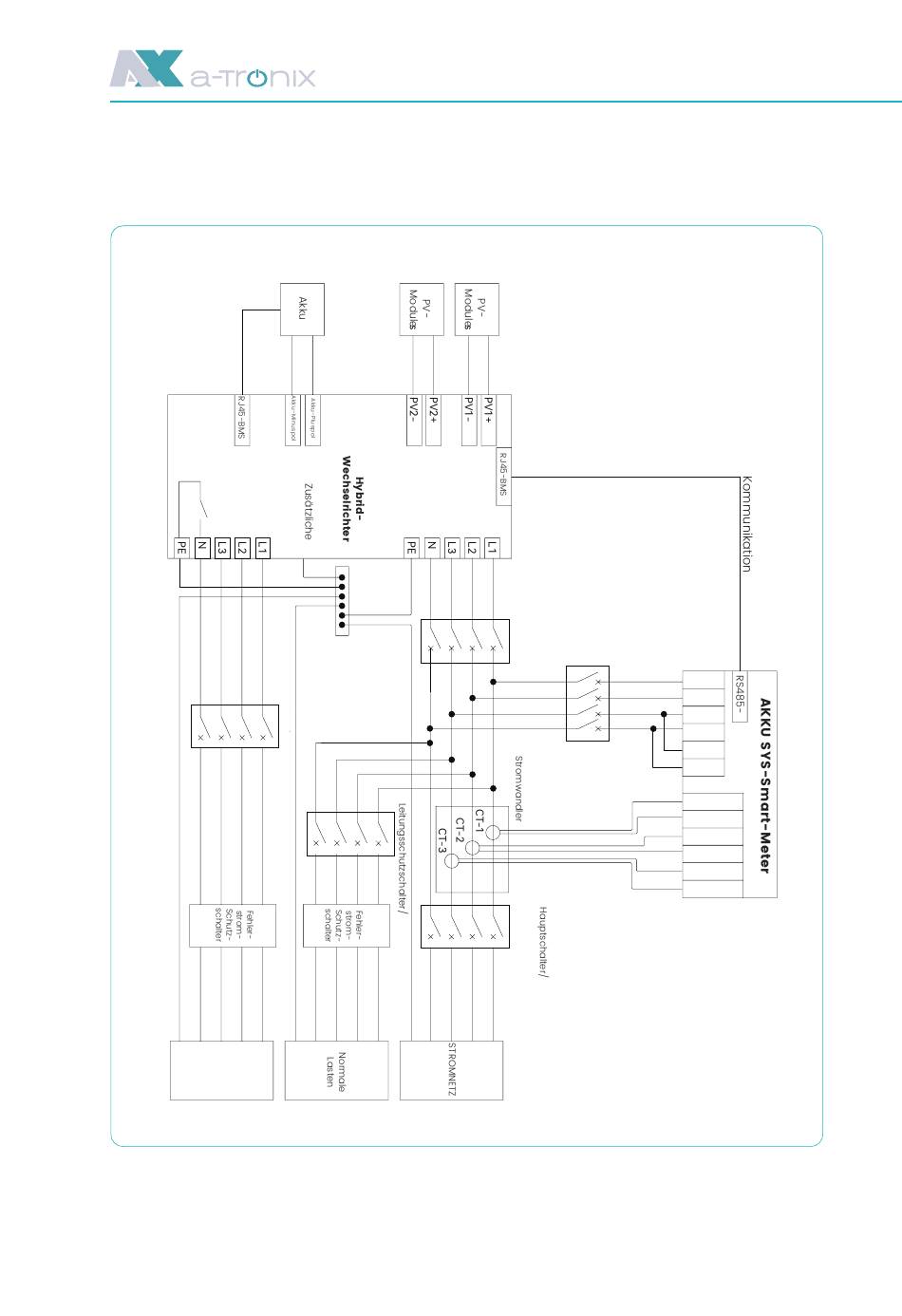

Schaltplan für einen einzelnen Wechselrichter
Dieser Schaltplan ist ein Beispiel ohne besondere Anforderungen an die elektrische Verdrahtung.
Der Neutralleiter der Wechselstromversorgung kann isoliert oder geschaltet werden.
ERSATZSTROM
30
Installations- und Bedienungsanleitung
STROMNETZ
Abbildung 6-2 Standard-Schaltplan
Hybridpower Wechselrichter 3phasig
1(L1)
2(L2)
3(L3)
4(N)
12(L)
13(N)
5(L1-S1)
6(L1-S2)
7(L2-S1)
8(L2-S2)
9(L3-S1)
10(L3-S2)
