6.4 Stromzähler- und Stromwandleranschluss
Der Stromwandler wird in der Regel auf dem L-Leiter zwischen den Hausverbrauchern und dem
Stromnetz installiert.
Das Messgerät (der Stromzähler) kann im Wechselstrom-Schaltschrank oder an anderen Stellen
installiert werden, die von Kindern nicht berührt werden können. Das Stromwandlerkabel von AKKU
SYS hat eine feste Länge von 2 m und kann nicht verlängert werden.
Die Stromwandler sind bereits an den AKKU SYS-Stromzähler angeschlossen, wenn Sie es erhal-
ten, und Sie müssen nur den Schaltplan im Stromzähler befolgen, um die Stromwandler anzu-
schließen.
COM2
Die Stromwandler-Installationsrichtung sollte streng nach den Anweisungen
im Benutzerhandbuch erfolgen, da der Wechselrichter sonst möglicherwei-
se nicht ordnungsgemäß funktioniert.
Der Stromwandler muss dem Anschluss im Stromzähler entsprechen, und
die Verbindung zwischen Stromwandler und Stromzähler muss zuverlässig
HINWEIS
sein, da sonst die Messgenauigkeit des Stromwandlers beeinträchtigt wer-
den kann.
Bitte wählen Sie eine passende Stromwandlergröße entsprechend Ihren
Bedürfnissen.
ANMERKUNG
36
Installations- und Bedienungsanleitung
002456
Zum AKKU SYS
Stromzähler
CT-3

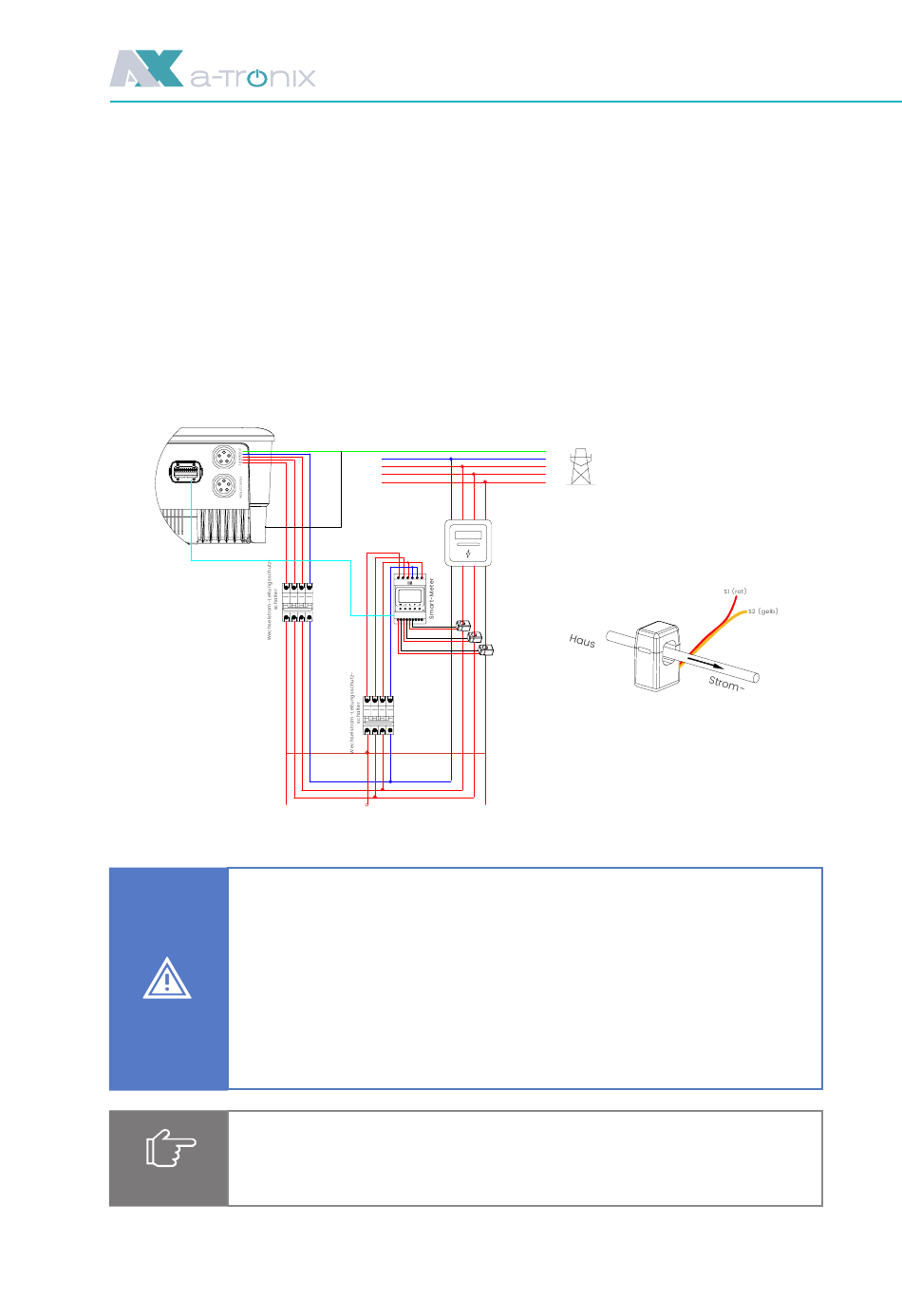

Abbildung 6-11
Hybridpower Wechselrichter 3phasig
PE
N
L3
L2
L1
ÖFFENTLICHES
STROMNETZ
ZÄHLER DES STROM-
VERSORGERS FÜR
ABRECHNUNGSZWECKE
CT-2
CT-1
Die Richtung des Pfeils stimmt
mit der Richtung des Pfeils im
Stromwandler überein.
