Installations- und Bedienungsanleitung
Hybridpower Wechselrichter 3phasig
6.1 Elektrischer Schaltplan
Dieser Schaltplan zeigt die Struktur und den Aufbau der Hybrid-Wechselrichter der Serie Hybrid-
power Wechselrichter 3phasig von AKKU SYS. Im tatsächlichen Projekt müssen die Installation und
die Verdrahtung den lokalen Vorschriften entsprechen.
Wechselstrom-
Leitungsschutzschalter
Wechselstrom-Lei-
tungsschutzschalter
Wechselstrom-
Leitungsschutzschalter

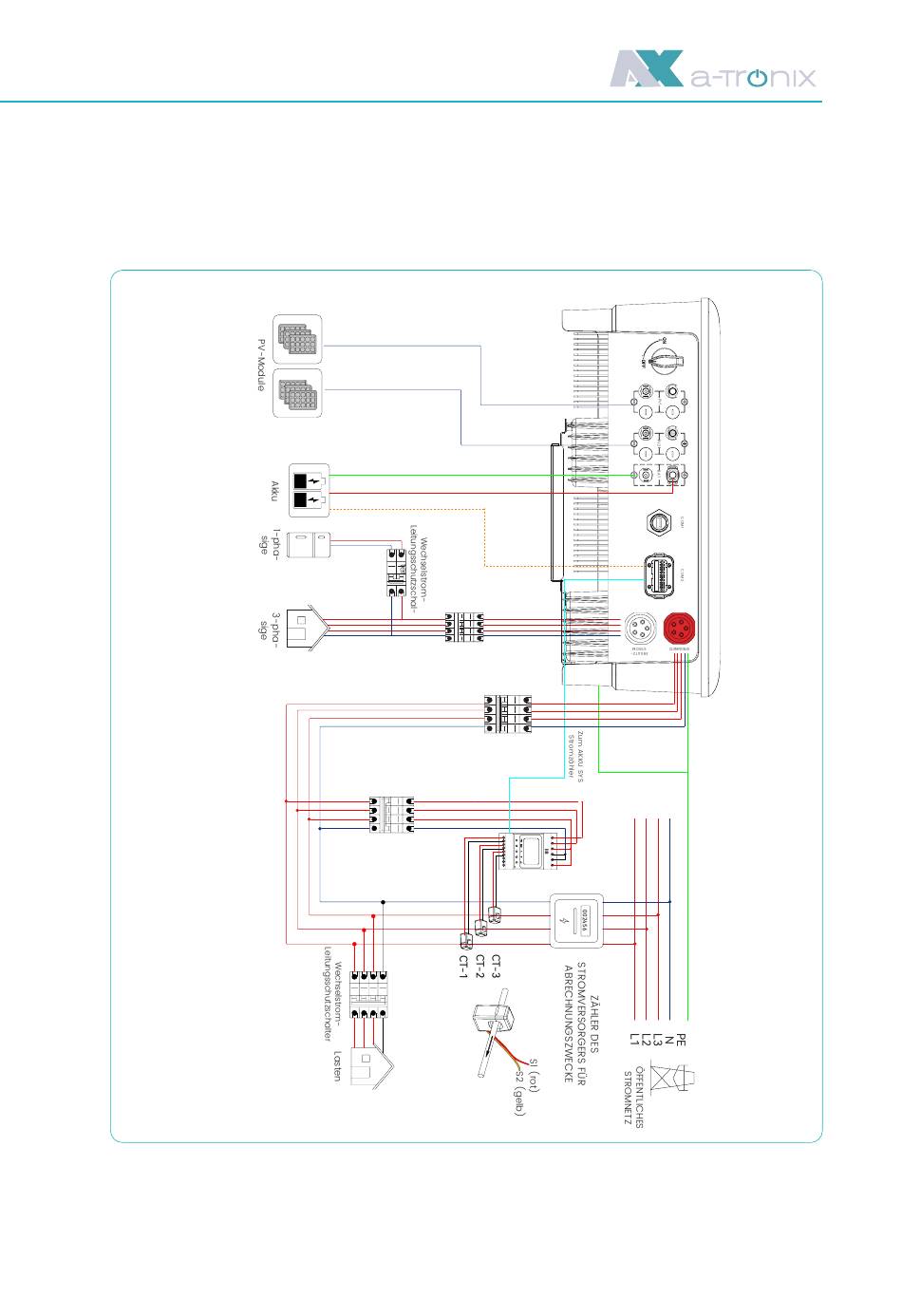

Abbildung 6-1 Elektrischer Schaltplan
Smart-Meter
29
