6.6.1 Anforderungen an die PV-Seite

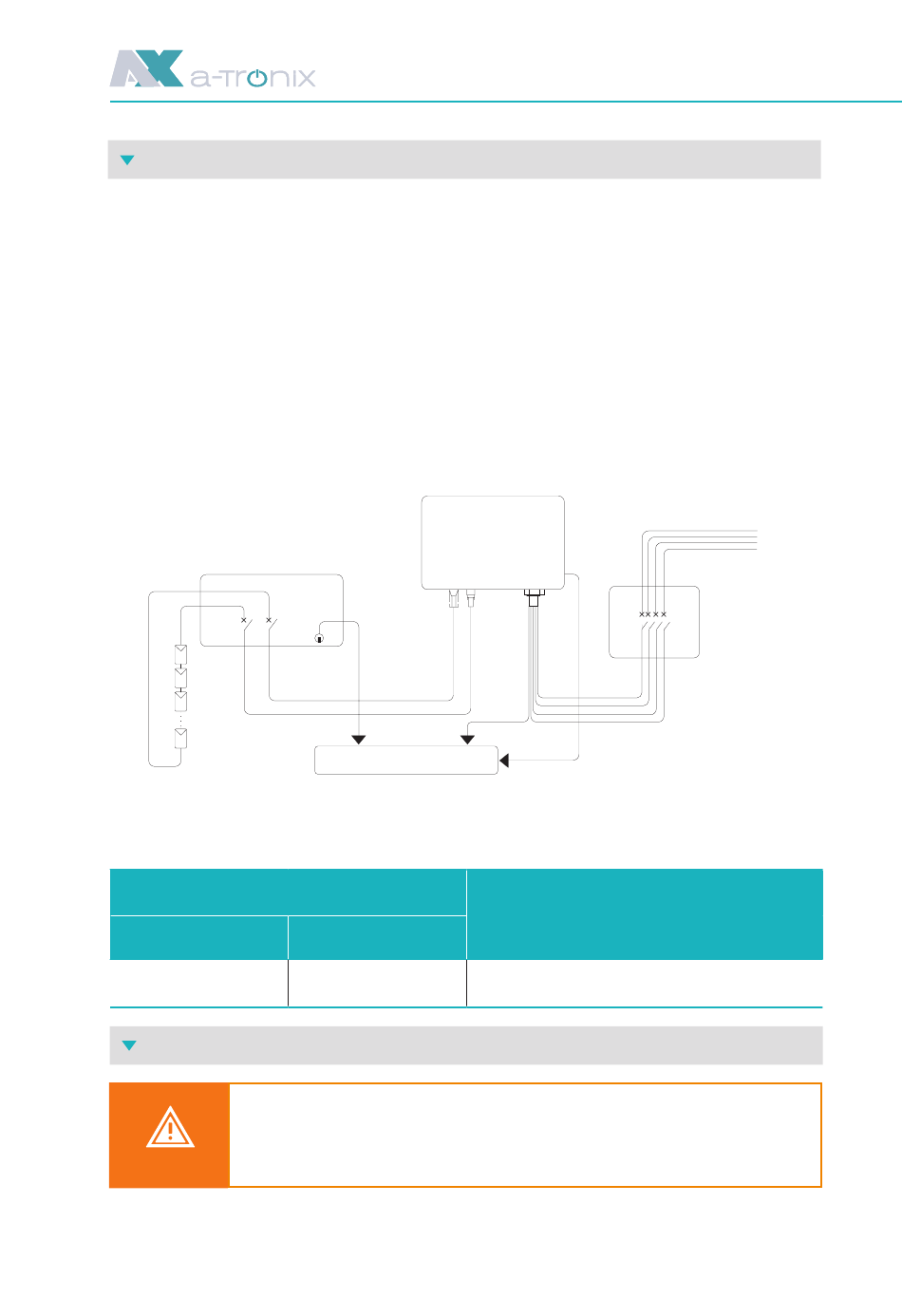

Systemaufbau von Geräten mit externem Gleichstrom-Schalter
① Örtliche Normen oder Vorschriften können vorsehen, dass PV-Anlagen mit einem externen
Gleichstrom-Schalter auf der Gleichstromseite ausgestattet sein müssen. Der Gleichstrom-Schal-
ter muss in der Lage sein, die Leerlaufspannung des PV-Felds zuzüglich einer Sicherheitsreserve
von 20 % sicher zu trennen. Installieren Sie an jedem PV-String einen Gleichstrom-Schalter, um die
Gleichstromseite des Wechselrichters zu isolieren.
② Der Gleichstrom-Schalter muss für den australischen und neuseeländischen Markt nach
AS 60947.3:2018 und AS/NZS IEC 60947.1:2020 zertifiziert sein. Der maximale Strom, für den der
Gleichstrom-Schalter des Wechselrichters Hybridpower Wechselrichter 3phasig ausgelegt ist,
muss mindestens 40 A betragen. Wir empfehlen den folgenden elektrischen Anschluss.
Gleichstrom-Schalter
Auswahl eines geeigneten Photovoltaikkabels
Anforderungen an das Kabel
Außendurchmesser
5,9–8,8 mm
6.6.2 Zusammenbau des PV-Steckverbinders
Vergewissern Sie sich vor dem Zusammenbau des Gleichstrom-Steckver-
binders, dass die Kabelpolarität stimmt.
WARNUNG
48
Installations- und Bedienungsanleitung
Wechselrichter
Gleichstrom-
Eingang
- -
+ +
PE
Zur Erdungselektrode
Abbildung 6-29
Leiterquerschnitt
4 mm²
Hybridpower Wechselrichter 3phasig
Wechselstrom-
Ausgang
L3
L2
L1
N
PE
Länge der Kabelabisolierung
7 mm
Stromnetz
Wechselstrom-
Leitungsschutzschalter
