4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's

gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-61004 geben. Bei

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Installieren Sie den EX-61004 an einer Wand oder auf einem Geräteboden.

2. Schließen Sie Ihre seriellen Geräte an den Geräteserver an. Nutzen Sie dafür falls nötig die

mitgelieferten Adapterkabel.

3. Verbinden Sie den EX-61004 über ein RJ45 Ethernet KAT.5/6 Patchkabel mit Ihrem Netzwerk.

4. Schließen Sie jetzt das im Lieferumfang enthaltene 12V Netzteil an die dafür vorhergesehene

12V Buchse des EX-61004 an. Alternativ kann der EX-61004 Geräteserver auch über den

Terminalblock an ein vorhandenes DIN-Rail Netzteil 12-48 VDC angeschlossen werden.

5. Anhand der LED-Anzeige sehen Sie den Status des Geräteservers (siehe Seite 4).

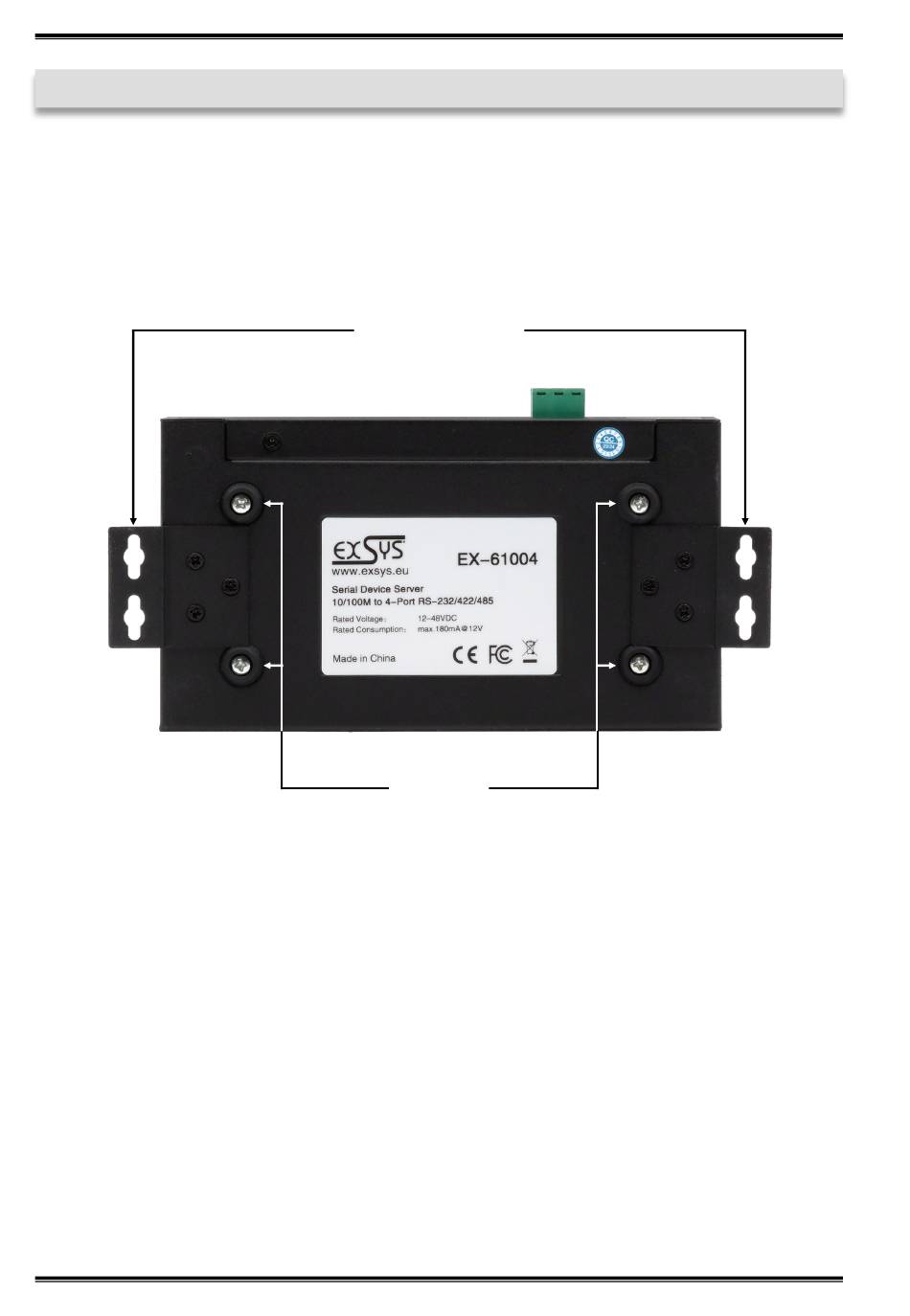

Wandmontagebügel

Gummifüße

EX-61004
