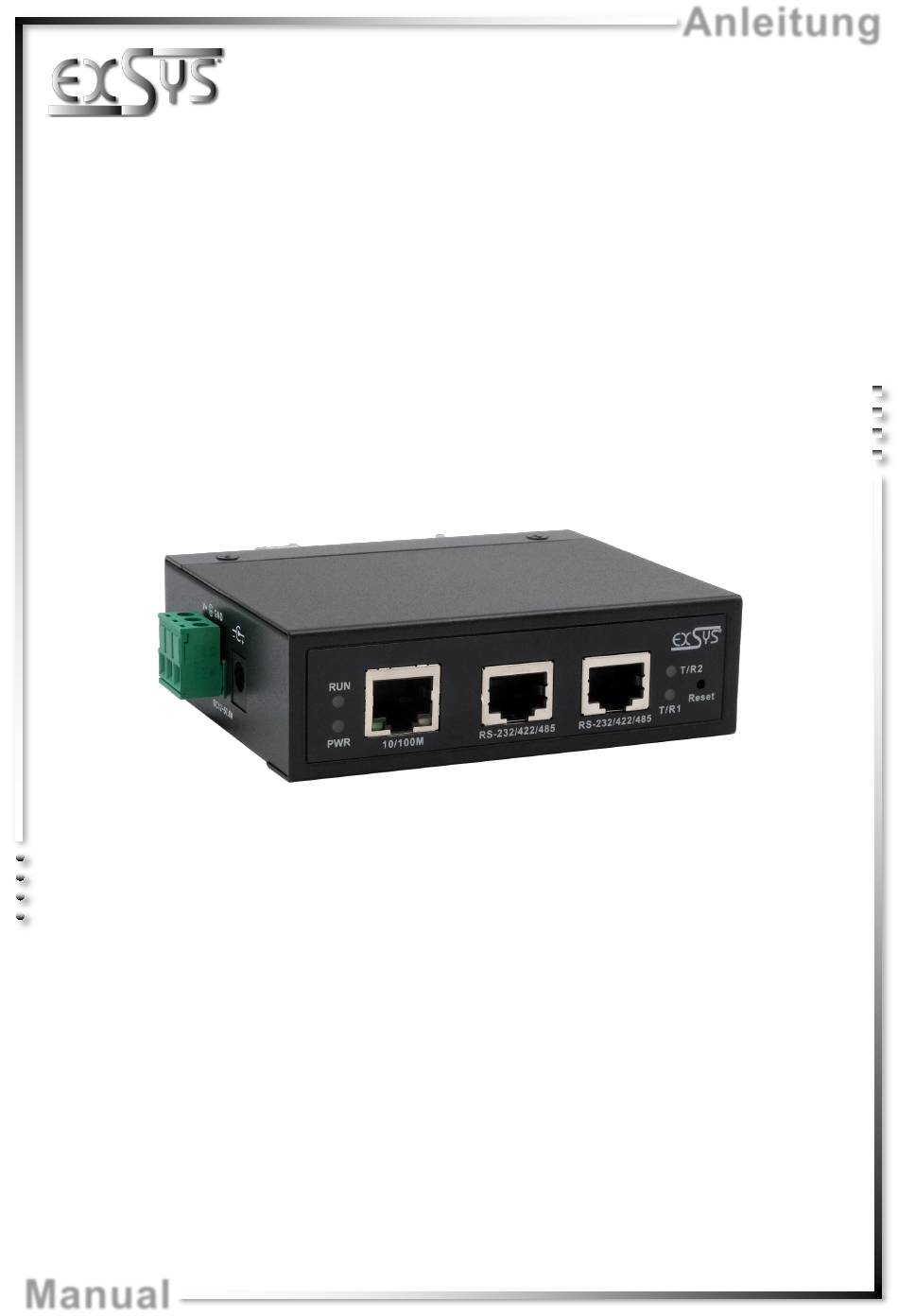

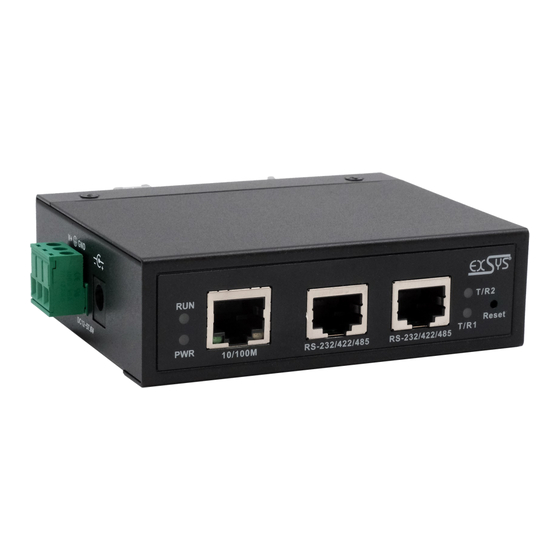

- Seite 1 Anleitung EX-61002 Serieller Geräteserver 4x RS-232/422/485 Serial Device Server 4x RS-232/422/485 Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17 8602 Wangen www.exsys.ch Vers. 1.0 / 01.06.23 Manual...
-
Seite 2: Inhaltsverzeichnis
Hardware Installation ·························································································· 19 Configuration of the Device Server ········································································ 20 VCOM Utility ······························································································· 21-23 Server Settings ···························································································· 23-27 Cleaning ·········································································································· 28 Technical Information ························································································· 28 Technical Drawing ····························································································· 28 © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 3: Beschreibung
Modbus TCP Server, Modbus TCP Client • Konfiguration: Windows-basiertes VCOM-Administrator-Dienstprogramm und Web-Browser • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-61002 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-61002 • 2x RJ45 zu DB9 Adapterkabel 20 cm •... -
Seite 4: Aufbau, Anschlüsse & Leds
Aus: Das Gerät ist ausgeschaltet Ständig an: Server startet auf Grün Blinken: Server ist bereit Aus: Server ist nicht bereit Blinken: Datenübertragung an der seriellen Schnittstelle T/R1 & T/R2 Grün Aus: Keine Datenübertragung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 5: Anschlüsse & Leds
Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! +12V bis +48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an der Gehäuseerde an, dadurch kann Ihre Hardware zerstört werden! Gehäuseerde © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 6: Hardware Installation
4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-61002 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-61002 auf einer 35 mm Hutschiene. -
Seite 7: Konfiguration Des Geräteservers
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die Virtual COM Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.ch oder www.exsys.de Suchen nach:... -
Seite 8: Vcom Utility
Deutsch EX-61002 6. VCOM Utility Für virtuelle COM-Anwendungen wird auf der EXSYS Webseite ein VCOM-Dienstprogramm zur Verfügung gestellt (Download siehe Seite 7). Wichtig! Bitte führen Sie das Installationsprogramm mit Rechtsklick „Als Administrator ausführen“ aus! Nach Beenden der Installation starten Sie den Rechner neu. - Seite 9 6. VCOM Utility 2. Zuordnung der COM-Ports: Um den virtuellen COM-Anschluss zu erstellen und dem seriellen Gerät zuzuordnen, klicken Sie auf COM Mapping > Add COM > OK COM2&COM3 wurden nun hinzugefügt © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 10: Servereinstellungen
Anmeldedaten lauten: User Name: admin Password: admin Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 11 EX-61002 Deutsch 7. Servereinstellungen 1. Server Settings Zeigt den Servernamen und Netzwerk-Verbindungseinstellungen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 12 Geräts übereinstimmen), Standardeinstellung ist none Flow Control None, CTS/RTS sind wählbar Timeout time Zeitlimit bei fehlender/fehlerhafter Übermittlung (bei Bedarf, Standard ist 20) Frame length Länge eines Datenpakets (bei Bedarf, Standard ist 200) © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 13 EX-61002 Deutsch 7. Servereinstellungen 3. Operation Mode Settings - Betriebsarten Legen Sie die gewünschte Betriebsart der seriellen Schnittstellen fest. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 14 Gerät zerstört werden. Für fehlerhaft ausgeführte Upgrades wird jede Haftung abgelehnt. 5. Security Settings - IP Filter Settings Begrenzen Sie den Zugriff auf den Geräteserver indem Sie berechtigte IP-Adressbereiche festlegen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 15: Reinigung
Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 16: Technische Daten
-40° bis 85° Celsius Lagertemperatur: -40° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +12-48V Abmessung: 100 x 85 x 30 mm Gewicht: 250g 10. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 17: Description
• Configuration: Windows-based VCOM administrator utility and web browser • Certificate for 2. Extent of delivery Before you integrate the EX-61002 into your network, you should first check the contents of the delivery: • EX-61002 • 2x RJ45 to DB9 adapter cable 20 cm •... -
Seite 18: Layout, Connections & Led's
Green Blinking: Server is ready for end devices Off: Server is not ready Blinking: Serial port data transmission T/R1 & T/R2 Green Off: No data transmission on the serial port © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 19: Connections & Led's
Only for use with the power supply unit included in the scope of delivery or another compliant power supply unit! +12V to +48V T-Block: ATTENTION! Never connect power to the enclosure earth, this can destroy your hardware! enclosure earth © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 20: Hardware Installation
4. Hardware Installation Please observe the following installation instructions. Since there are major differences between PCs, we can only give you general instructions for connecting the EX-61002. If anything is unclear, please refer to the operating instructions of your computer system. - Seite 21 EX-61002 English 5. Device Server Configuration The EX-61002 is delivered with the following factory settings: Login User Name: admin Password: admin IP Address: DHCP Network Operation Mode: VCOM Serial Interface: RS232 By pressing and holding the "Reset" button for 5 seconds, the device will be reset to the factory settings.
-
Seite 22: Vcom Utility
„Run as Administrator“). • Click Remote Device Management > ADD Device > Search • After the device is found, click Cancel to abort the search. Click OK, to add the EX-61002. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 23 2. Assignment of COM-Ports: To create the virtual COM port and assign it to the serial device, click COM Mapping > Add COM > OK COM2&COM3 have now been added © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 24: Server Settings
User Name: admin Password: admin If you know the IP address assigned by the DHCP server, you can also enter it directly into your browser and log in to the unit. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 25 EX-61002 English 7. Server Settings 1. Server Settings Shows the server name and network connection settings. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 26 Flow Control None, CTS/RTS can be selected Timeout time Time limit for missing/incorrect transmission (if required, default is 20) Frame length Length of Frame (if required, default is 200) © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 27 EX-61002 English 7. Servereinstellungen 3. Operation Mode Settings Set up the desired operating mode of the serial interfaces. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 28 We cannot accept any responsibility for incorrectly executed updates. 5. Security Settings - IP Filter Settings Limit access to the device server by setting authorised IP address ranges. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 29: Cleaning
In the area of the connections, please make sure that no fibers of the cloth are left in the socket. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 30: Technical Information
-40° to 185° Fahrenheit Storage Temperature: -40° to 185° Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Protection Class: IP30 Power: +12-48V Size: 100 x 85 x 30 mm Weight: 250g 10. Technical Drawing © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
