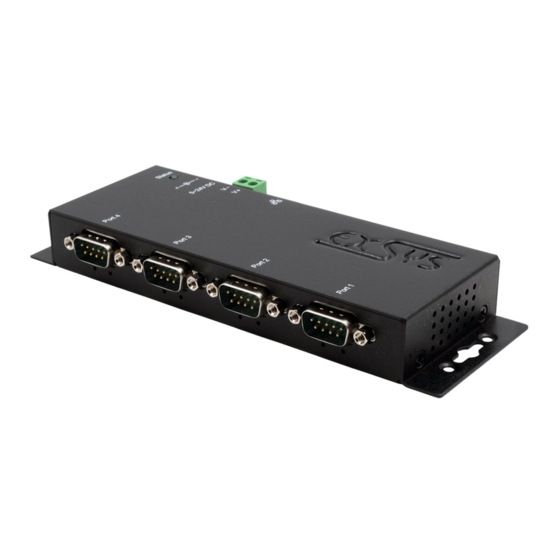

Exsys EX-6124-2 Anleitung
Serieller geräteserver 4x rs-232/422/485
Verwandte Anleitungen für Exsys EX-6124-2
Inhaltszusammenfassung für Exsys EX-6124-2

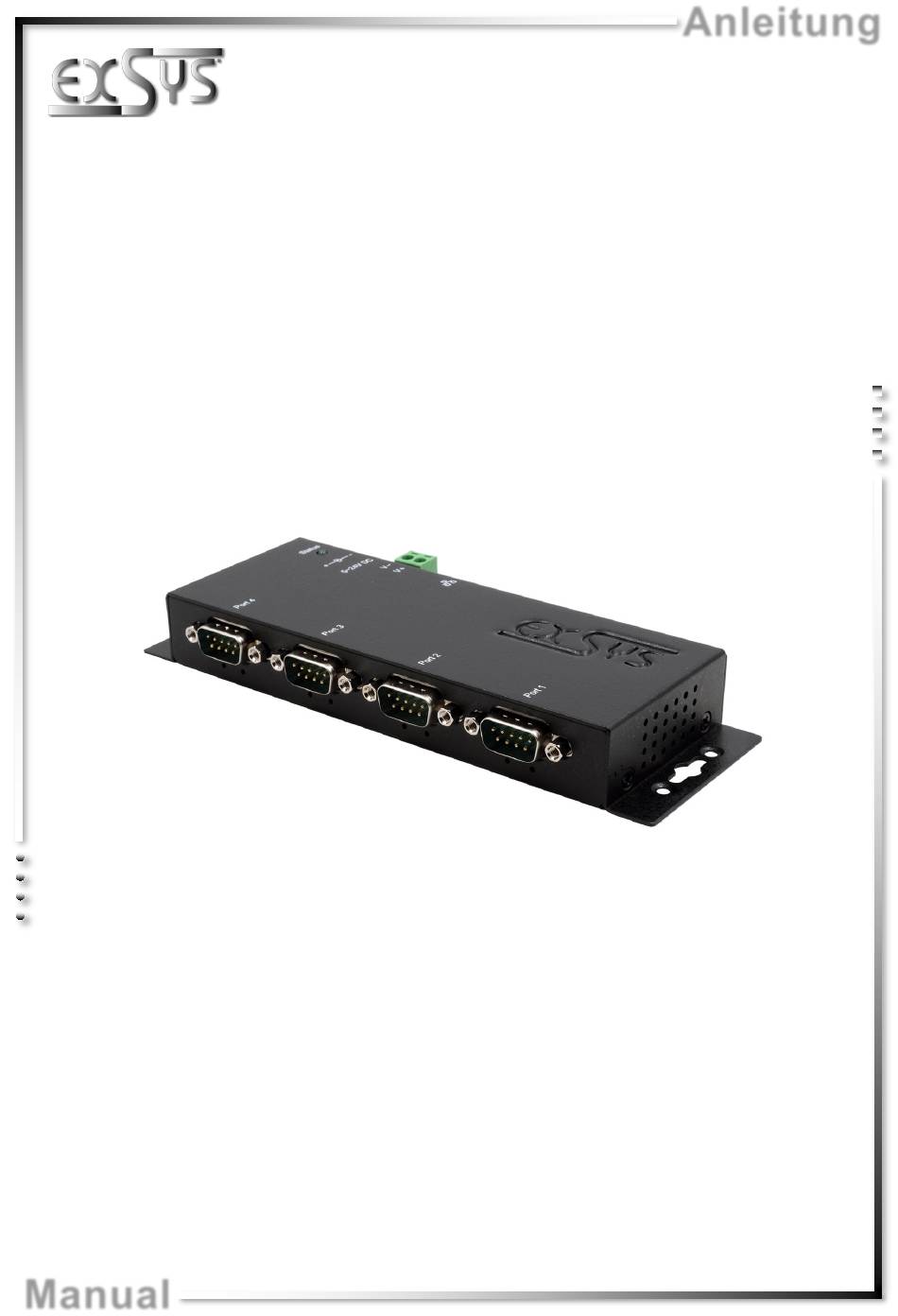

- Seite 1 Anleitung EX-6124-2 Serieller Geräteserver 4x RS-232/422/485 Serial Device Server 4x RS-232/422/485 Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17 8602 Wangen www.exsys.ch Vers. 1.0 / 01.06.23 Manual...
-
Seite 2: Inhaltsverzeichnis
Direct connection via Socket Port (Peer-to-Peer-Modus) ··············································· 28-29 System Management ·································································································· 29 Settings via SDS Administrator ····················································································· 30 UDP and TCP ports ·························································································· 31 Cleaning ········································································································· 31 10. Technical Information ························································································ 32 Technical Drawing ···························································································· 32 © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 3: Beschreibung
• 15KV ESD-Schutz für alle seriellen Signale • Unterstützt 5V über seriellen Anschluss • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-6124-2 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6124-2 • Netzteil (12V/3A) •... -
Seite 4: Aufbau, Anschlüsse & Leds
Blinken: Die serielle Schnittstelle sendet Daten Grün (rechts) Aus: Die serielle Schnittstelle sendet keine Daten RXD LED Blinken: Die serielle Schnittstelle empfängt Daten Grün (links) Aus: Die serielle Schnittstelle empfängt keine Daten © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 5 DB 9M (RS-485 2-Draht): Seriell 9 Pin D-SUB Stecker (RS-485 2-Draht) Signal Signal Signal DATA-(A) GROUND DATA+(B) (Power) Ethernet: RJ45 Anschluss 12345678 Signal Signal Signal BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 6: Anschlüsse
Ihnen nur eine generelle Anleitung zum Anschluss des EX-6124-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-6124-2 an der Wand oder mit dem optionalen DIN-Rail Kit an einer 35 mm Hutschiene. - Seite 7 Achtung! Ändern Sie diese Einstellung nur, wenn tatsächlich +5V für das Peripheriegerät benötigt werden. Für normale Anwendungen dürfen die Jumper nicht verändert werden (Position DIS), sonst werden Ihre Geräte beschädigt! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 8: Konfiguration Des Geräteservers
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die EXSYS Serial Device Server (SDS) Administrator Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch... -
Seite 9: Sds Serial Device Server Administrator
Deutsch 6. SDS Serial Device Server Administrator Der EX-6124-2 wird im DHCP-Modus ausgeliefert und benötigt eine IP-Adresse zur Konfiguration. Standardmäßig erhält der Geräteserver automatisch eine IP-Adresse von einem DHCP-Server (z.B. Ihrem Router). Um die IP-Adresse zu ermitteln, muss die EXSYS SDS Administrator Software installiert werden (Download siehe Seite 7). - Seite 10 Geräteservers aktualisieren, um die Konsistenz zu gewährleisten. Dafür empfiehlt es sich, das Konfigurationsprogramm Ihres Geräteservers aufzurufen, die erforderlichen Änderungen an den Einstellungen vorzunehmen und dann zurückzukehren, um sie automatisch hinzuzufügen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 11: Servereinstellungen
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Im folgenden Fenster können Sie den Geräteserver für Ihre Anwendung konfigurieren. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 12 Leiten Sie die Kommunikation nahtlos über virtuelle COM-Ports in Windows um, um die Konnektivität und Kontrolle zu verbessern. • Description: Weisen Sie jedem seriellen Gerät eindeutige Beschreibungen zu, um die Identifizierung und Verwaltung zu vereinfachen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 13: Direktverbindung Über Socket Port (Peer-To-Peer-Modus)
Der TCP Server wartet auf einem definierten Socket Port auf eingehende Verbindungen (listen). Für jede serielle Schnittstelle kann ein Socket Port definiert werden. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 14: System Management
Einstellungen in der exportierten Einstellungsdatei mit einem Texteditor ändern und dann die Änderungen importieren, um die Einstellungen zu aktualisieren. Diese Funktion ist besonders nützlich, wenn Sie die Einstellungen für andere Device Server duplizieren möchten. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 15: Einstellungen Mittels Sds Administrator
IP-Adresse gewünschten Servers und klicken auf Configure in App. Im Loginfenster geben Sie das Passwort ein (Werkseitig: admin). Im folgenden Fenster können Sie dieselben Einstellungen vornehmen, wie im webbasierten Konfigurationsmenü. Um die Änderungen zu übernehmen klicken Sie auf Submit. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 16: Udp Und Tcp Ports
Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 17: Technische Daten
0° bis 60° Celsius Lagertemperatur: -20° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +5V-24V Abmessung: 179.0 x 59.5 x 23.0 mm Gewicht: 304g 11. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
