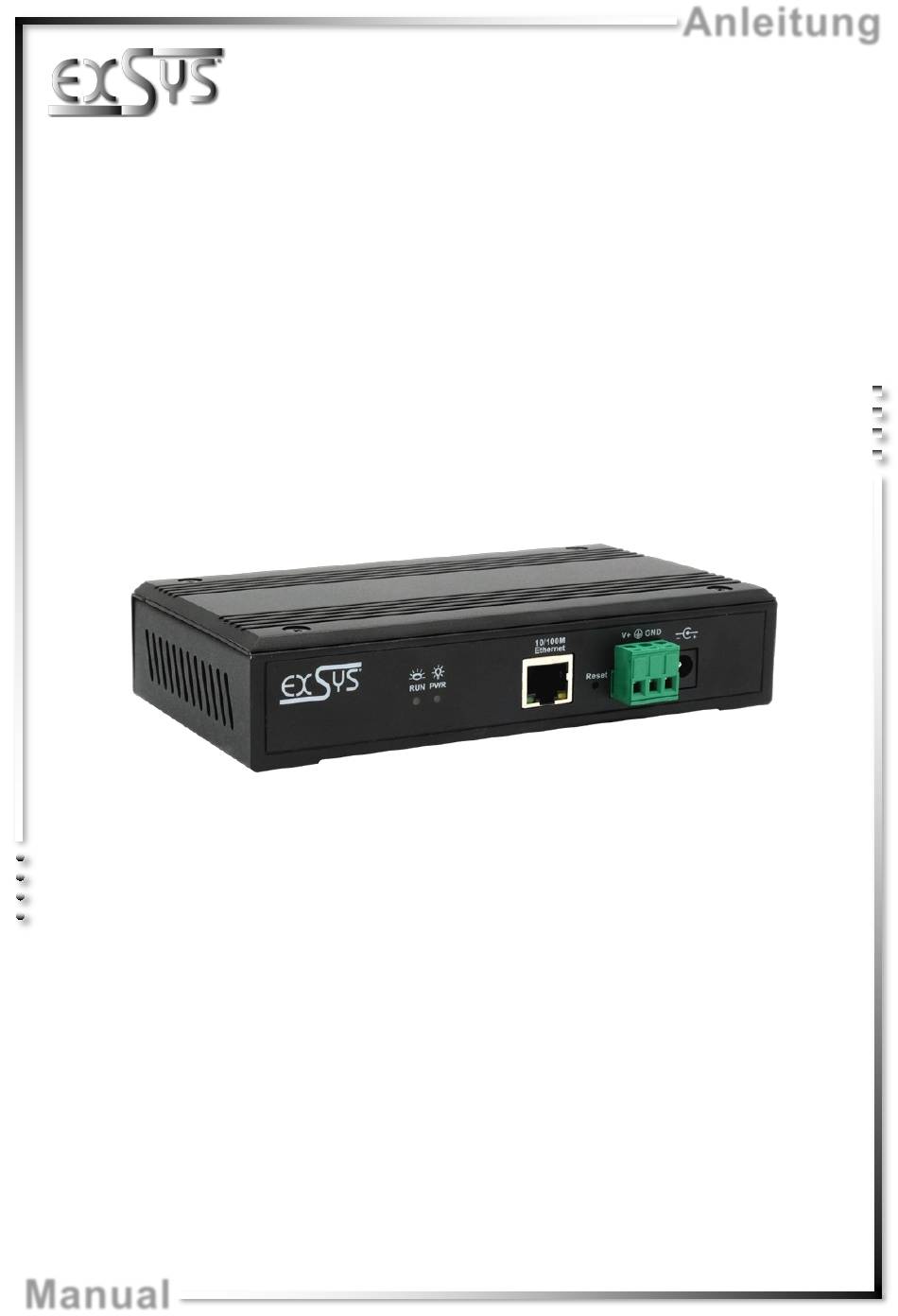

- Seite 1 Anleitung EX-61004 Serieller Geräteserver 4x RS-232/422/485 Serial Device Server 4x RS-232/422/485 Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17 8602 Wangen www.exsys.ch Vers. 1.0 / 01.06.23 Manual...
-
Seite 2: Inhaltsverzeichnis
Hardware Installation ·························································································· 19 Configuration of the Device Server ········································································ 20 VCOM Utility ······························································································· 21-23 Server Settings ···························································································· 23-27 Cleaning ·········································································································· 28 Technical Information ························································································· 28 Technical Drawing ····························································································· 28 © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 3: Beschreibung
Modbus TCP Server, Modbus TCP Client • Konfiguration: Windows-basiertes VCOM-Administrator-Dienstprogramm und Web-Browser • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-61004 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-61004 • 4x RJ45 zu DB9 Adapterkabel 20 cm •... -

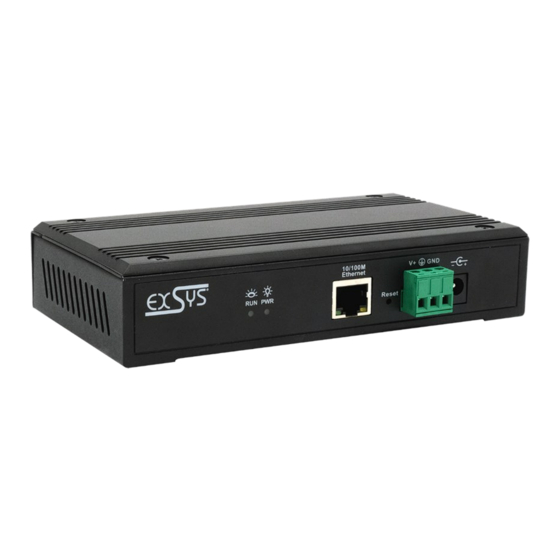

Seite 4: Aufbau, Anschlüsse & Leds
Ständig an: Das Gerät ist eingeschaltet Power LED Aus: Das Gerät ist ausgeschaltet Ständig an: Server startet auf RUN LED Grün Blinken: Server ist bereit Aus: Server ist nicht bereit © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 5: Anschlüsse & Leds
Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! +12V bis +48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an der Gehäuseerde an, dadurch kann Ihre Hardware zerstört werden! Gehäuseerde © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 6: Hardware Installation
4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-61004 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-61004 an einer Wand oder auf einem Geräteboden. -
Seite 7: Konfiguration Des Geräteservers
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die Virtual COM Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.ch oder www.exsys.de Suchen nach:... -
Seite 8: Vcom Utility
Deutsch EX-61004 6. VCOM Utility Für virtuelle COM-Anwendungen wird auf der EXSYS Webseite ein VCOM-Dienstprogramm zur Verfügung gestellt (Download siehe Seite 7). Wichtig! Bitte führen Sie das Installationsprogramm mit Rechtsklick „Als Administrator ausführen“ aus! Nach Beenden der Installation starten Sie den Rechner neu. - Seite 9 6. VCOM Utility 2. Zuordnung der COM-Ports: Um den virtuellen COM-Anschluss zu erstellen und dem seriellen Gerät zuzuordnen, klicken Sie auf COM Mapping > Add COM > OK COM2-COM5 wurden nun hinzugefügt © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 10: Servereinstellungen
Anmeldedaten lauten: User Name: admin Password: admin Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 11 7. Servereinstellungen 1. System Home - Systeminformationen Hier werden allgemeine Informationen zum System aufgeführt. 2. System Settings - IP Address Settings Wählen Sie zwischen automatischer IP-Vergabe via DHCP oder Statischer IP. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 12 2. System Settings - Address Filter Begrenzen Sie den Zugriff auf den Geräteserver indem Sie berechtigte IP-Adressbereiche festlegen. 2. System Settings - User Management Legen Sie neue Benutzer an und definieren Sie deren Berechtigungen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 13 Legen Sie die Kodierung des Trennzeichens fest (0 bis 0xff) Delimiter handling Wählen Sie zwischen keep und discard Apply to all serial ports Übernimmt die Einstellungen für alle seriellen Ports des Gerätservers © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 14 Für fehlerhaft ausgeführte Upgrades wird jede Haftung abgelehnt. Restore Factory Zurücksetzen des Gerätes auf die Werkseinstellungen Port Restart Neu starten einzelner Ports (z.B. bei einer Fehlfunktion) System Restart Startet den Geräteserver neu © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 15: Reinigung
-40° bis 85° Celsius Lagertemperatur: -40° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +12-48V Abmessung: 161 x 91 x 37 mm Gewicht: 530g 10. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
