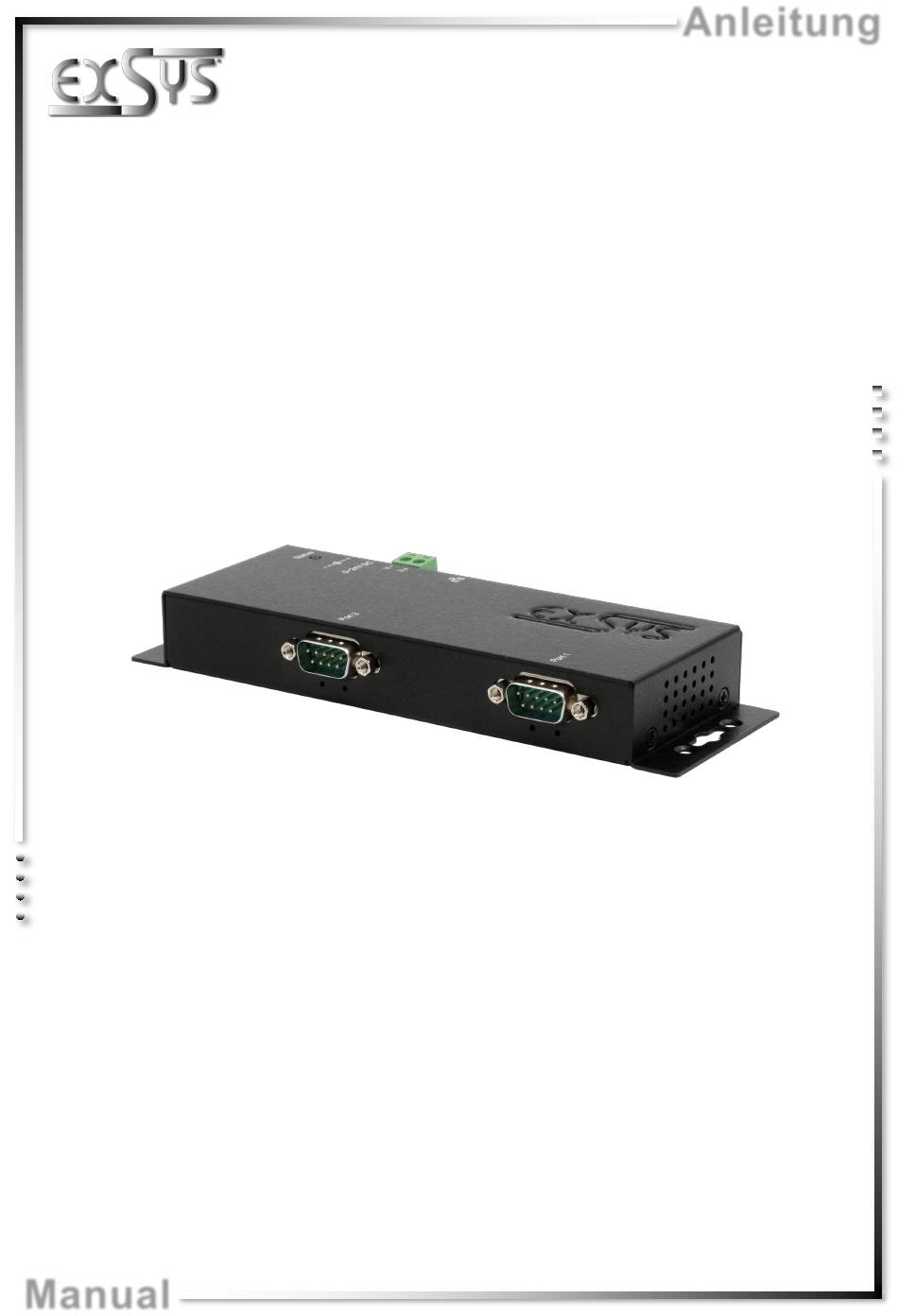

- Seite 1 Anleitung EX-6122-2 Serieller Geräteserver 2x RS-232/422/485 Serial Device Server 2x RS-232/422/485 Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17 8602 Wangen www.exsys.ch Vers. 1.0 / 01.06.23 Manual...
-
Seite 2: Inhaltsverzeichnis
Direct connection via Socket Port (Peer-to-Peer-Modus) ··············································· 28-29 System Management ·································································································· 29 Settings via SDS Administrator ····················································································· 30 UDP and TCP ports ·························································································· 31 Cleaning ········································································································· 31 10. Technical Information ························································································ 32 Technical Drawing ···························································································· 32 © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 3: Beschreibung
• 15KV ESD-Schutz für alle seriellen Signale • Unterstützt 5V über seriellen Anschluss • Zertifiziert für 2. Lieferumfang Bevor Sie den EX-6122-2 in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6122-2 • Netzteil (12V/3A) •... -
Seite 4: Aufbau, Anschlüsse & Leds
Blinken: Die serielle Schnittstelle sendet Daten Grün (rechts) Aus: Die serielle Schnittstelle sendet keine Daten RXD LED Blinken: Die serielle Schnittstelle empfängt Daten Grün (links) Aus: Die serielle Schnittstelle empfängt keine Daten © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 5 DB 9M (RS-485 2-Draht): Seriell 9 Pin D-SUB Stecker (RS-485 2-Draht) Signal Signal Signal DATA-(A) GROUND DATA+(B) (Power) Ethernet: RJ45 Anschluss 12345678 Signal Signal Signal BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 6: Anschlüsse
Ihnen nur eine generelle Anleitung zum Anschluss des EX-6122-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-6122-2 an der Wand oder mit dem optionalen DIN-Rail Kit an einer 35 mm Hutschiene. - Seite 7 Achtung! Ändern Sie diese Einstellung nur, wenn tatsächlich +5V für das Peripheriegerät benötigt werden. Für normale Anwendungen dürfen die Jumper nicht verändert werden (Position DIS), sonst werden Ihre Geräte beschädigt! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 8: Konfiguration Des Geräteservers
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die EXSYS Serial Device Server (SDS) Administrator Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch... -
Seite 9: Sds Serial Device Server Administrator
Deutsch 6. SDS Serial Device Server Administrator Der EX-6122-2 wird im DHCP-Modus ausgeliefert und benötigt eine IP-Adresse zur Konfiguration. Standardmäßig erhält der Geräteserver automatisch eine IP-Adresse von einem DHCP-Server (z.B. Ihrem Router). Um die IP-Adresse zu ermitteln, muss die EXSYS SDS Administrator Software installiert werden (Download siehe Seite 7). - Seite 10 Geräteservers aktualisieren, um die Konsistenz zu gewährleisten. Dafür empfiehlt es sich, das Konfigurationsprogramm Ihres Geräteservers aufzurufen, die erforderlichen Änderungen an den Einstellungen vorzunehmen und dann zurückzukehren, um sie automatisch hinzuzufügen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 11: Servereinstellungen
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Im folgenden Fenster können Sie den Geräteserver für Ihre Anwendung konfigurieren. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 12 Leiten Sie die Kommunikation nahtlos über virtuelle COM-Ports in Windows um, um die Konnektivität und Kontrolle zu verbessern. • Description: Weisen Sie jedem seriellen Gerät eindeutige Beschreibungen zu, um die Identifizierung und Verwaltung zu vereinfachen. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 13: Direktverbindung Über Socket Port (Peer-To-Peer-Modus)
Der TCP Server wartet auf einem definierten Socket Port auf eingehende Verbindungen (listen). Für jede serielle Schnittstelle kann ein Socket Port definiert werden. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 14: System Management
Einstellungen in der exportierten Einstellungsdatei mit einem Texteditor ändern und dann die Änderungen importieren, um die Einstellungen zu aktualisieren. Diese Funktion ist besonders nützlich, wenn Sie die Einstellungen für andere Device Server duplizieren möchten. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 15: Einstellungen Mittels Sds Administrator
IP-Adresse gewünschten Servers und klicken auf Configure in App. Im Loginfenster geben Sie das Passwort ein (Werkseitig: admin). Im folgenden Fenster können Sie dieselben Einstellungen vornehmen, wie im webbasierten Konfigurationsmenü. Um die Änderungen zu übernehmen klicken Sie auf Submit. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 16: Udp Und Tcp Ports
Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 17: Technische Daten
0° bis 60° Celsius Lagertemperatur: -20° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: +5V-24V Abmessung: 179.0 x 59.5 x 23.0 mm Gewicht: 290g 11. Technische Zeichnung © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 18: Description
15KV ESD-Protection for all serial Signals • Supports 5V over serial Connector • Certificates 2. Extent of delivery Before you integrate the EX-6122-2 into your network, you should first check the contents of the delivery: • EX-6122-2 • Power Supply (12V/3A) •... -
Seite 19: Layout, Connections & Led's
Off: The Serial Port is not sending out any data RXD LED Blinking: The Serial Port is receiving data Green (left) Off: The Serial Port is not receiving any data © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 20 DB 9M (RS-485 2-wire): Serial 9 Pin D-SUB Connector (RS-485 2-wire) Signal Signal Signal DATA-(A) GROUND DATA+(B) (Power) Ethernet: RJ45 Port 12345678 Signal Signal Signal BI_DA+ BI_DC+ BI_DD+ BI_DA- BI_DC- BI_DD- BI_DB+ BI_DB- © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 21: Connections
EX-6122-2. If anything is unclear, please refer to your computer system's user manual. 1. Install the EX-6122-2 on the wall or on a 35mm DIN-Rail using the optional DIN-Rail kit. Holes for Wall Installation 2. - Seite 22 Caution! Only change this setting if +5V is really needed for the peripheral device. For normal applications, do not change the jumpers (position DIS), otherwise your equipment will be damaged! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 23: Configuration Of The Device Server
RS232 Configuration: • Install the EXSYS Serial Device Server (SDS) Administrator utility (download, see below) as administrator (right click, "Run as administrator"). Then restart the computer. • Once you have connected the server (see the next pages for details), you can access the device via the "Open in Browser"... -
Seite 24: Sds Serial Device Server Administrator
EX-6122-2 6. SDS Serial Device Server Administrator The EX-6122-2 is in DHCP mode at delivery and requires an IP address for configuration. By default, the Device Server automatically obtains an IP address from a DHCP server (e.g. your router). To determine the IP address, the EXSYS SDS Administrator utility must be installed (download, see page 20). - Seite 25 Device Server to ensure consistency. To do this, it is recommended that you go to your Device Server's configuration utility, make the necessary changes to the settings, and then return to have them added automatically. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 26: Server Settings
In the following window you can configure the Device Server for your application. After finishing the necessary changes, click Save Changes to apply them. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... - Seite 27 Configure the virtual COM port: Seamlessly redirect communication through Windows virtual COM ports to improve connectivity and control. • Description: Assign unique descriptions to each serial device to simplify identification and management. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 28: Direct Connection Via Socket Port (Peer-To-Peer-Modus)
Configuration TCP Server: The TCP server listens for incoming connections on a defined socket port. A socket port can be defined for each serial port. Apply the settings by clicking Save Changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 29: System Management
Users can change the required settings in the exported settings file using a text editor and then import the changes to update the settings. This feature is particularly useful when duplicating settings for other Device Servers. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 30: Settings Via Sds Administrator
Configure in App. In the login window, enter the password (default: admin). In the following window you can make the same settings as in the web-based configuration menu. Click Submit to apply the changes. © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 31: Udp And Tcp Ports
In the area of the connections, please make sure that no fibers of the cloth are left in the socket. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 32: Technical Information
32° to 140° Fahrenheit Storage Temperature: -4° to 167° Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Protection Class: IP30 Power: +5V-24V Size: 179.0 x 59.5 x 23.0 mm Weight: 290g 11. Technical Drawing © Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved...
