7. Anschlüsse
Seriell 9 Pin D-SUB Stecker (Port 1 bis 4) :
Pin
Signal
Pin
Signal
1
CDC
4
DTR
2
RXD
5
GROUND
3
TXD
6
DSR
8. Technische Daten
Stromanschluss:
5V DC, 250mA (max.)
Betriebstemperatur.:
0 bis 55C (32 bis 131F)
Luftfeuchtigkeit:
5 bis 95% RH
Abmessungen (LxBxH):
7.00 x 4.20 x 2.00 cm
RS- - - - 232 zu Ethernet / IP
RS
232 zu Ethernet / IP
RS
RS
232 zu Ethernet / IP
232 zu Ethernet / IP
DB 9M
Pin
Signal
7
RTS
8
CTS
9
RI
Seite
Seite
Seite 12
Seite
12
12
12
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung

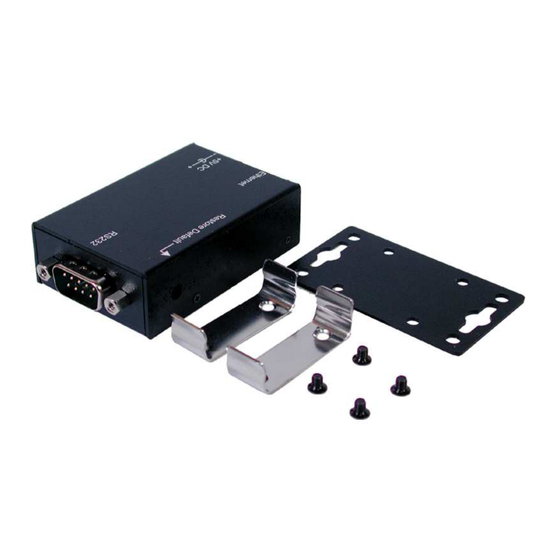

EX-6030
RS-232 zu
Ethernet / IP
Din Rail Kit (EX-6099)
V1.3 25.11.11
