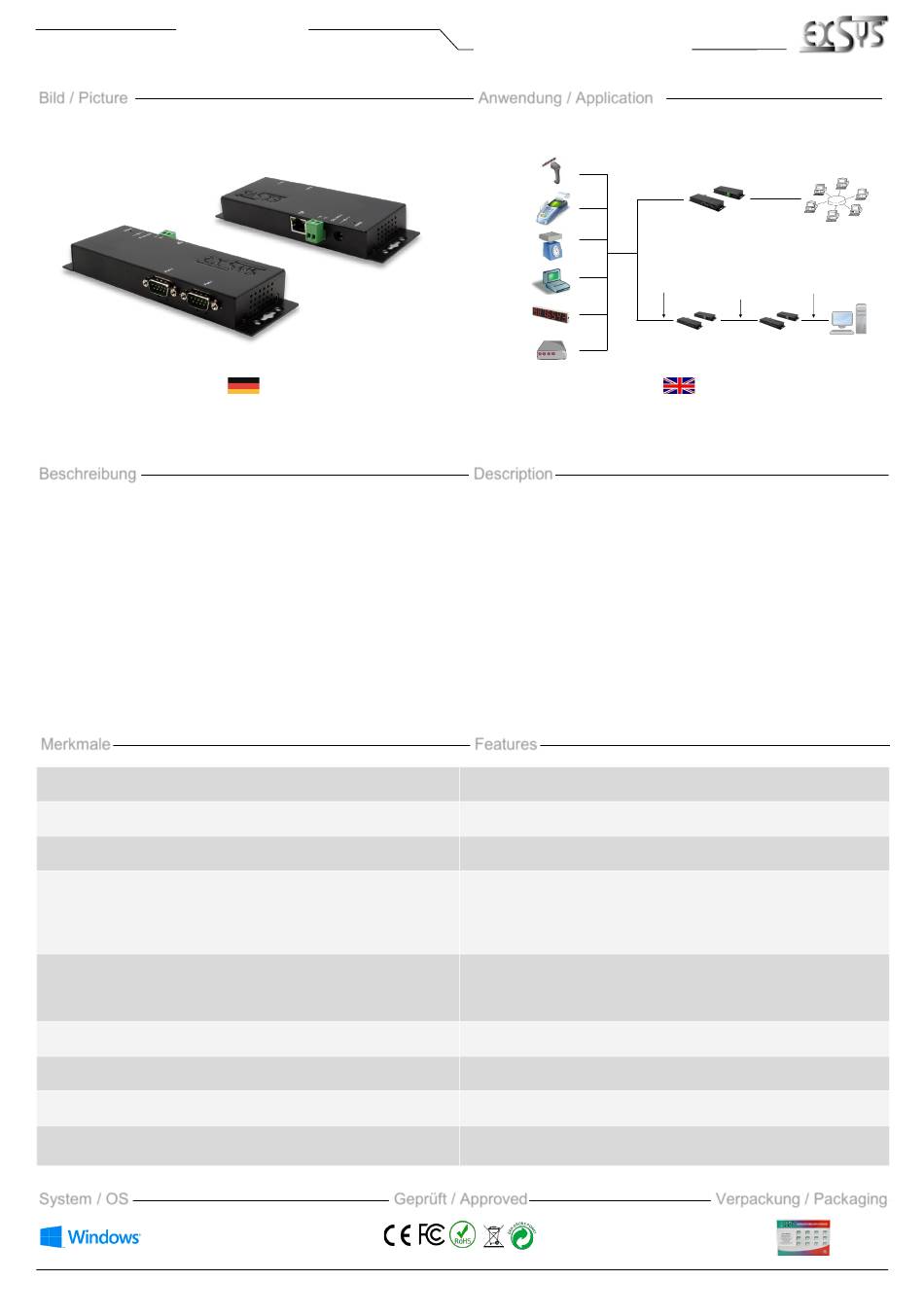

Exsys EX-6122 Kurzanleitung

EX-6122

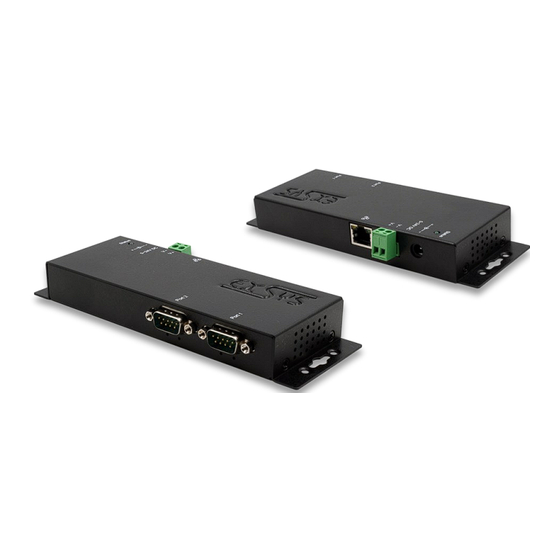

Bild / Picture
2 x Seriell RS-232/422/485 zu Ethernet
Metallgehäuse
Beschreibung
Die EX-6122 ist ein Serieller Multiprotokoll RS-232/422/485 Geräteserver, der für
den Anschluss von seriellen RS-232/422/485 Geräten, einschließlich POS, Bar-
code-Lesegeräten, Sensoren, Messgeräten, Wäge Systemen, CNC-Steuerungen
und SPS, an ein IP-basiertes Ethernet-Netzwerk ausgelegt ist. Die seriellen
Geräte sind an Ethernet angeschlossen und im Sub-Netzte und Internet zur
gemeinsamen Nutzung verfügbar, wobei die Fernkonfiguration über die umfang-
reichen Netzwerkprotokolle wie TCP-Server, TCP-Client, UDP, VCOM, serielles
Telnet, RFC2217, Remote-Pair-Master-Slave, Modbus RTU erfolgt. Um abwärts-
kompatibel mit dem seriellen Legacy-Gerät zu sein, auf dem die vorhandene
COM-Port-Anwendungssoftware läuft, bietet die EX-6122 einen virtuellen COM-
Port (VCOM), der Ihre serielle Anwendung perfekt migriert, ohne die Software zu
modifizieren. Darüber hinaus können serielle Geräte mit dem Remote-Pair-
Master-Slave-Modus über den Peer-to-Peer-Modus miteinander kommunizieren,
ohne dass ein zwischengeschalteter PC oder Konvertierungssoftware erforder-
lich ist.
Merkmale
Schnittstelle RS-232 V.24/422/485 einstellbar mit Dipp-Schalter
•
• 15 KV ESD Überspannungs-Schutz für alle Seriellen Signale
• Daten Bits: 5, 6, 7, 8 / Parity: None, Even, Odd, Mark, Space
Signale RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD und GND
•
RS-422: TXD+, TCD-, RXD+ RXD-, GND
RS-485: 2 Draht - Data+, Data-, GND
RS-485: 4 Draht - TXD+, TCD-, RXD+, RXD-, GND
• Ethernet Protokoll: TCP Server, TCP Client, UPD, VCOM, Serial Telnet
RFC2217, Remote-Pair-Master-Slave, Modbus Server
Modbus Client
Direktzugriff über Socket Port
•
• Punkt zu Punkt Verbindung, benötige keine Software
Inklusive Virtuelle COM Software
•
• Robustes Metallgehäuse Wandmontage und DIN-Rail Kit
System / OS
© 2021 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
Ethernet - RS-232/422/485
Anwendung / Application
Barcode
Cardreader
Waage
Balance
Terminal
Display
Modem
2 x Serial RS-232/422/485 to Ethernet,
Description
The EX-6122 is a multi-protocol RS-232/422/485 serial device server designed to
connect RS-232/422/485 serial devices, including POS, barcode readers, sensors,
meters, weighing systems, CNC controllers and PLCs, to an IP-based Ethernet
network. The serial devices are connected to Ethernet and available for sharing on
the sub-network and Internet, with remote configuration via the extensive network
protocols such as TCP server, TCP client, UDP, VCOM, serial Telnet, RFC2217,
remote pair master slave, Modbus RTU. To be backward compatible with the lega-
cy serial device running the existing COM port application software, the EX-6122
provides a virtual COM port (VCOM) that perfectly migrates your serial application
without modifying the software. In addition, serial devices with remote pair master-
slave mode can communicate with each other via peer-to-peer mode without the
need for an intermediary PC or conversion software.
Features
Interface: RS-232 V.24/422/485 selected by DIP switches
•
• 15KV ESD Surge Protection for all serial signal
• Data Bits: 5, 6, 7, 8 / Parity: None, Even, Odd, Mark, Space
Signal: RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD und GND
•
RS-422: TXD+, TCD-, RXD+ RXD-, GND
RS-485: 2 wire - Data+, Data-, GND
RS-485: 4 wire - TXD+, TCD-, RXD+, RXD-, GND
• Ethernet Protocol:
Direct connection with Socket Port
•
• Point to point connection, don't need any software
Included Virtual COM Software
•
• Rugged Metal Case with Wall-Mount and Din-Rail Kit
Geprüft / Approved
3
EX-6122
Virtual Com Software
RS-232/422/485
RJ45 Netware
Kabel / cable
Point to Point
Verbindung/Connection
Metal housing
TCP Server, TCP Client, UPD, VCOM, Serial Telnet
RFC2217, Remote-Pair-Master-Slave, Modbus Server
Modbus Client
Verpackung / Packaging
www.exsys.de / exsys.ch / exsys.it
Netzwerk/Network,
Subnet and Internet
10/100 Mbps
RS-232/422/485
Computer
System
