4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's

gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-6121 geben. Bei Un-

klarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Installieren Sie die EX-6121 mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene oder mit

der Wandmontagehalterung an eine Wand.

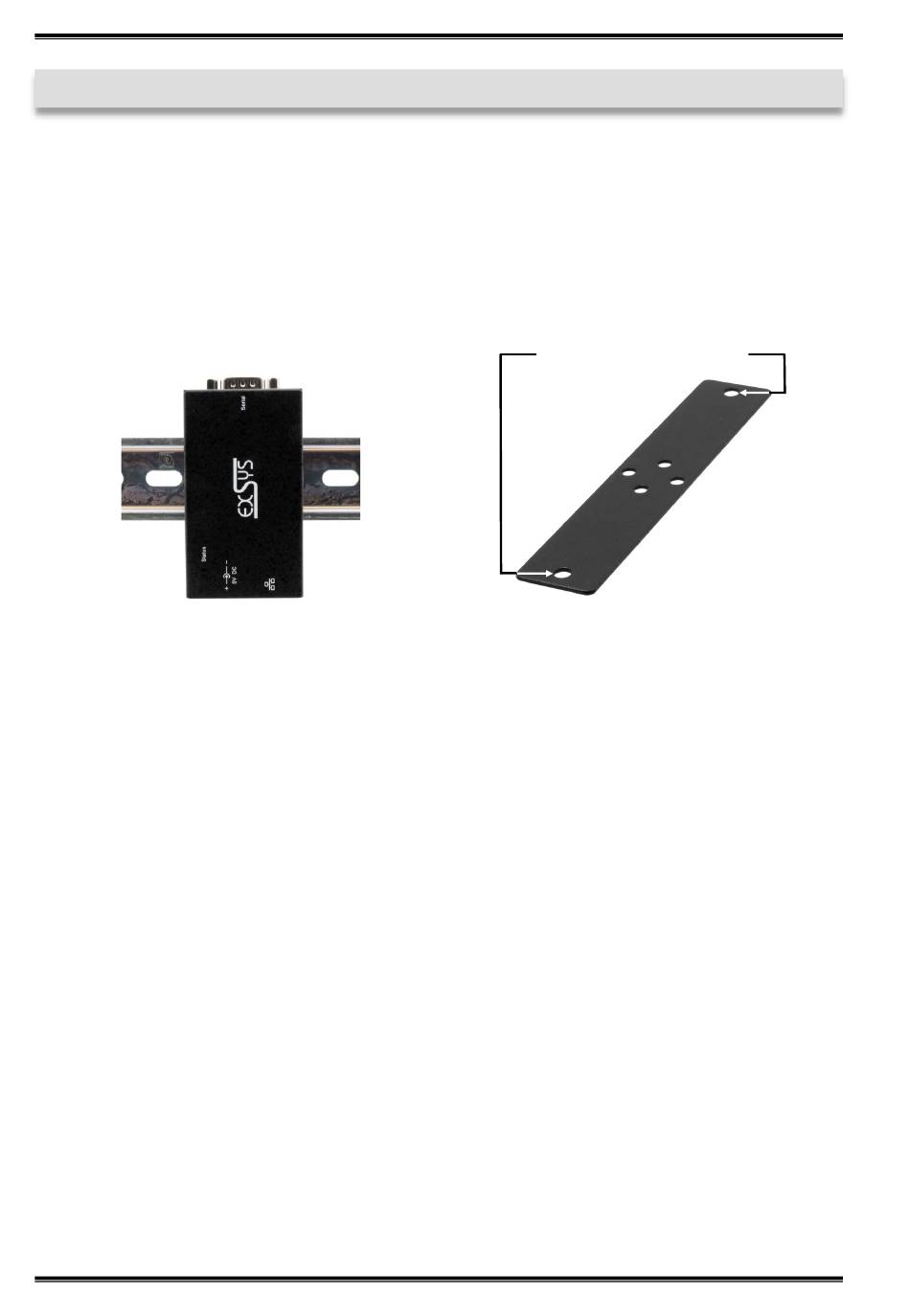

Montage an Tragschiene

2. Nun verwenden Sie ein Ethernet Kabel und verbinden Sie dieses mit dem RJ45 Anschluss der

EX-6121 und das andere Ende mit einem PC oder einem Switch.

3. Verbinden Sie nun Ihr serielles Endgerät mit dem 9 Pin D-SUB Stecker der EX-6121.

4. Schließen Sie jetzt das im Lieferumfang enthaltene 5V Netzteil an die dafür vorhergesehene 5V

Buchse der EX-6121 an. Warten Sie etwa 25-30 Sekunden bis die Status LED anfängt zu blin-

ken. Sobald diese LED blinkt, ist das Gerät betriebsbereit.

Löcher für Wandmontage

EX-6121
