4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-61001 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

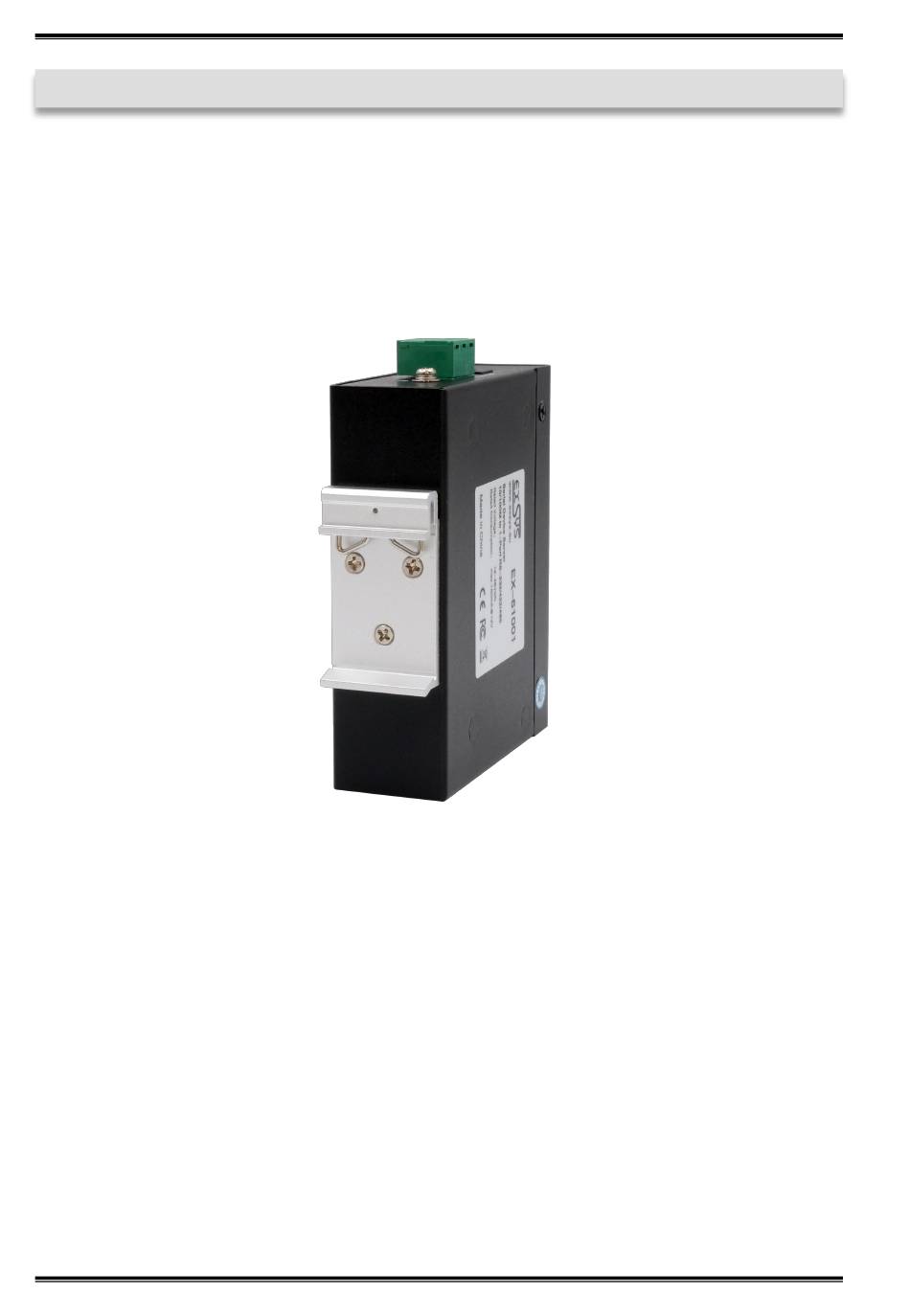

1. Installieren Sie den EX-61001 an einer 35 mm Hutschiene.
2. Schließen Sie Ihr serielles Gerät an den Geräteserver an. Dafür stehen für RS-232 ein DB9-
Anschluss und für RS-422/485 ein Terminal Block zur Verfügung.
3. Verbinden Sie den EX-61001 über ein RJ45 Ethernet KAT.5/6 Patchkabel mit Ihrem Netzwerk.
4. Schließen Sie jetzt das im Lieferumfang enthaltene 12V Netzteil an die dafür vorhergesehene
12V Buchse des EX-61001 an. Alternativ kann der EX-61001 Geräteserver auch über den
Terminalblock an ein vorhandenes DIN-Rail Netzteil 12-48 VDC angeschlossen werden.
5. Anhand der LED-Anzeige sehen Sie den Status des Geräteservers (siehe Seite 4).
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
6
