LI 1422C - 1826C
6

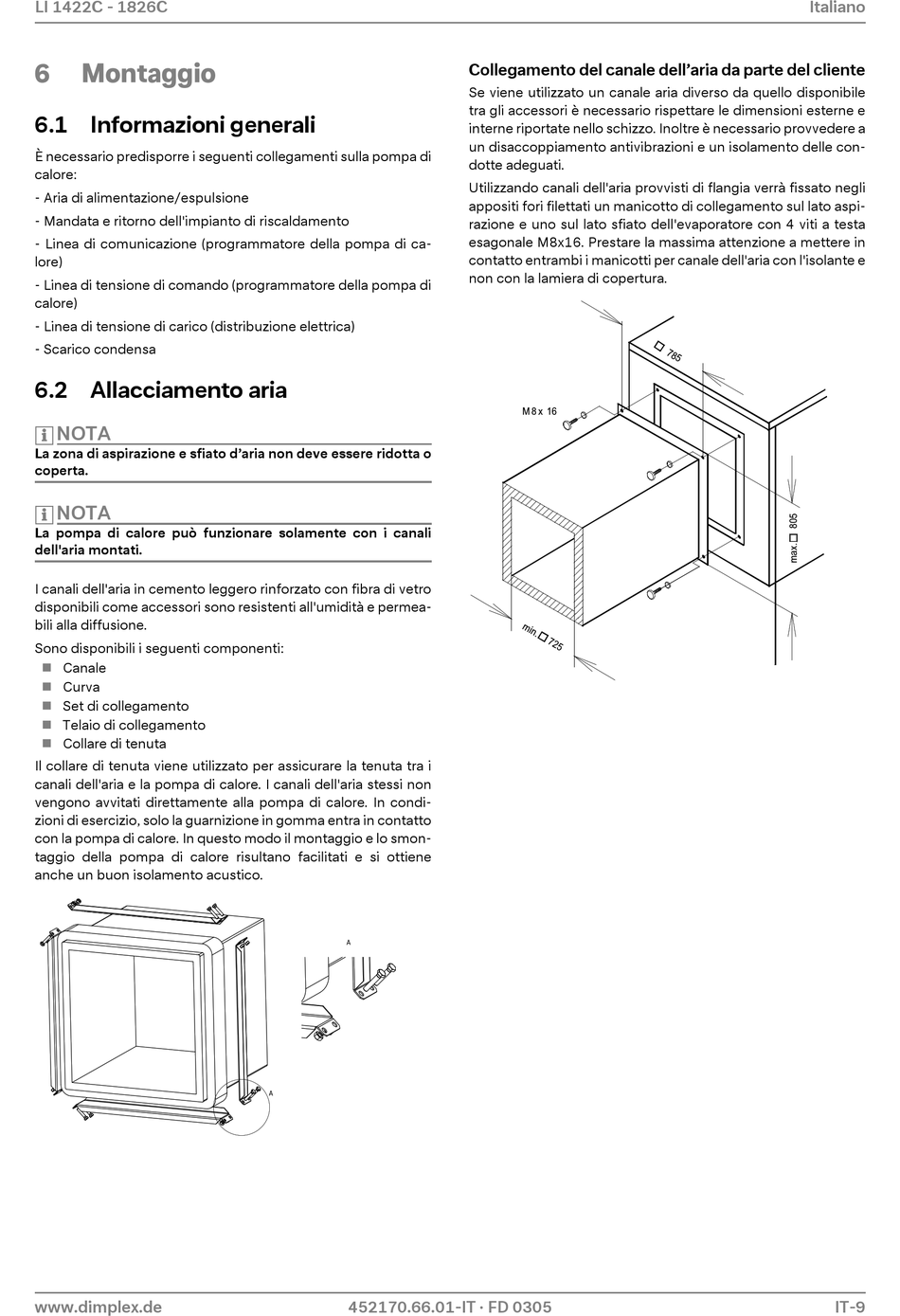

Montaggio

6.1 Informazioni generali

È necessario predisporre i seguenti collegamenti sulla pompa di
calore:
- Aria di alimentazione/espulsione
- Mandata e ritorno dell'impianto di riscaldamento
- Linea di comunicazione (programmatore della pompa di ca-
lore)
- Linea di tensione di comando (programmatore della pompa di
calore)
- Linea di tensione di carico (distribuzione elettrica)
- Scarico condensa

6.2 Allacciamento aria

NOTA
La zona di aspirazione e sfiato d'aria non deve essere ridotta o
coperta.
NOTA
La pompa di calore può funzionare solamente con i canali
dell'aria montati.
I canali dell'aria in cemento leggero rinforzato con fibra di vetro
disponibili come accessori sono resistenti all'umidità e permea-
bili alla diffusione.
Sono disponibili i seguenti componenti:
 Canale
 Curva
 Set di collegamento
 Telaio di collegamento
 Collare di tenuta
Il collare di tenuta viene utilizzato per assicurare la tenuta tra i
canali dell'aria e la pompa di calore. I canali dell'aria stessi non
vengono avvitati direttamente alla pompa di calore. In condi-
zioni di esercizio, solo la guarnizione in gomma entra in contatto
con la pompa di calore. In questo modo il montaggio e lo smon-
taggio della pompa di calore risultano facilitati e si ottiene
anche un buon isolamento acustico.
www.dimplex.de
Collegamento del canale dell'aria da parte del cliente
Se viene utilizzato un canale aria diverso da quello disponibile
tra gli accessori è necessario rispettare le dimensioni esterne e
interne riportate nello schizzo. Inoltre è necessario provvedere a
un disaccoppiamento antivibrazioni e un isolamento delle con-
dotte adeguati.
Utilizzando canali dell'aria provvisti di flangia verrà fissato negli
appositi fori filettati un manicotto di collegamento sul lato aspi-
razione e uno sul lato sfiato dell'evaporatore con 4 viti a testa
esagonale M8x16. Prestare la massima attenzione a mettere in
contatto entrambi i manicotti per canale dell'aria con l'isolante e
non con la lamiera di copertura.
452170.66.01-IT · FD 0305
M 8 x 16
Italiano
IT-9
