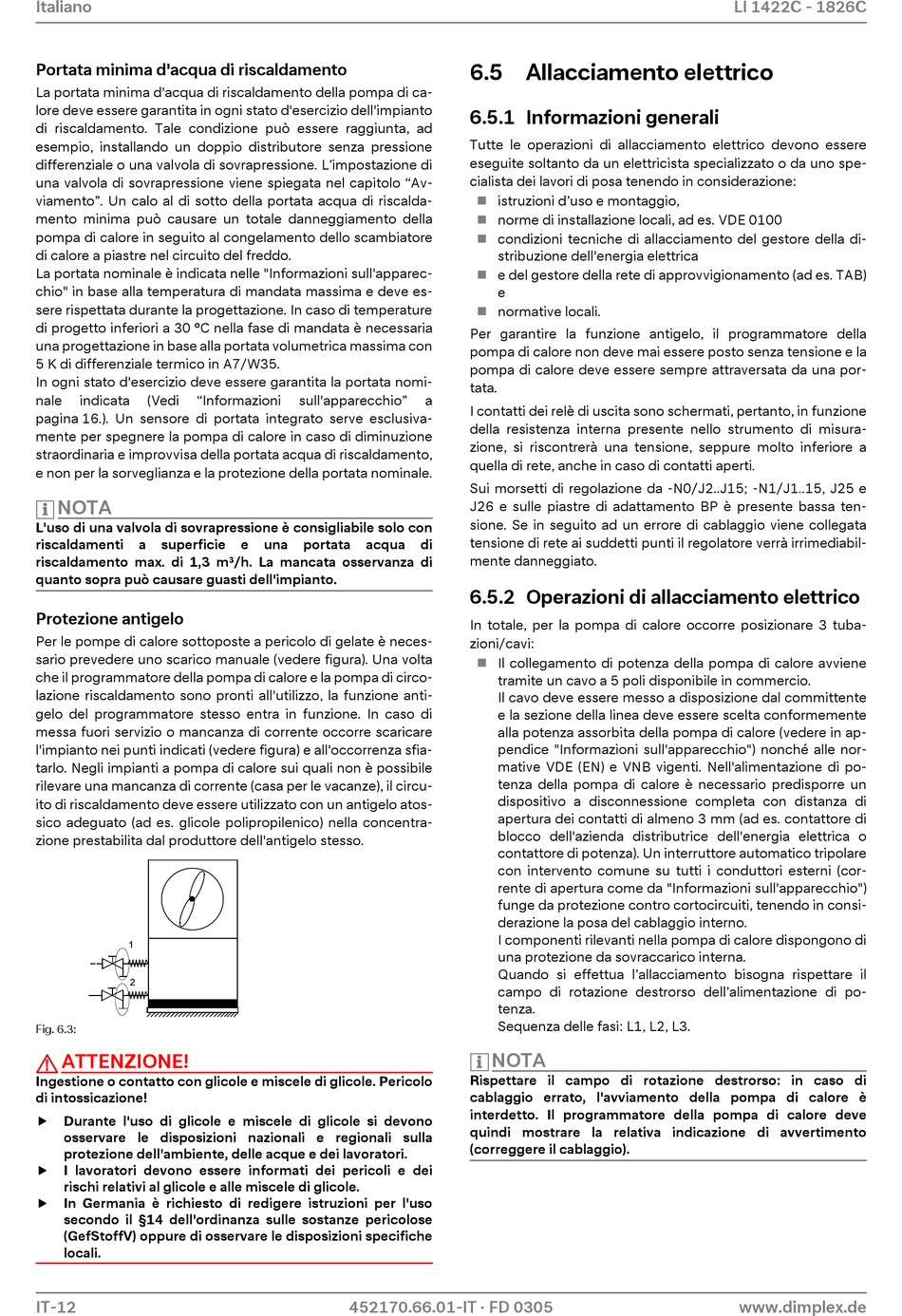

Italiano
Portata minima d'acqua di riscaldamento
La portata minima d'acqua di riscaldamento della pompa di ca-
lore deve essere garantita in ogni stato d'esercizio dell'impianto
di riscaldamento. Tale condizione può essere raggiunta, ad
esempio, installando un doppio distributore senza pressione
differenziale o una valvola di sovrapressione. L'impostazione di
una valvola di sovrapressione viene spiegata nel capitolo "Av-
viamento". Un calo al di sotto della portata acqua di riscalda-
mento minima può causare un totale danneggiamento della
pompa di calore in seguito al congelamento dello scambiatore
di calore a piastre nel circuito del freddo.
La portata nominale è indicata nelle "Informazioni sull'apparec-
chio" in base alla temperatura di mandata massima e deve es-
sere rispettata durante la progettazione. In caso di temperature
di progetto inferiori a 30 °C nella fase di mandata è necessaria
una progettazione in base alla portata volumetrica massima con
5 K di differenziale termico in A7/W35.
In ogni stato d'esercizio deve essere garantita la portata nomi-
nale indicata (Vedi "Informazioni
pagina 16.). Un sensore di portata integrato serve esclusiva-
mente per spegnere la pompa di calore in caso di diminuzione
straordinaria e improvvisa della portata acqua di riscaldamento,
e non per la sorveglianza e la protezione della portata nominale.
NOTA
L'uso di una valvola di sovrapressione è consigliabile solo con
riscaldamenti a superficie
riscaldamento max. di 1,3 m³/h. La mancata osservanza di
quanto sopra può causare guasti dell'impianto.

Protezione antigelo

Per le pompe di calore sottoposte a pericolo di gelate è neces-
sario prevedere uno scarico manuale (vedere figura). Una volta
che il programmatore della pompa di calore e la pompa di circo-
lazione riscaldamento sono pronti all'utilizzo, la funzione anti-
gelo del programmatore stesso entra in funzione. In caso di
messa fuori servizio o mancanza di corrente occorre scaricare
l'impianto nei punti indicati (vedere figura) e all'occorrenza sfia-
tarlo. Negli impianti a pompa di calore sui quali non è possibile
rilevare una mancanza di corrente (casa per le vacanze), il circu-
ito di riscaldamento deve essere utilizzato con un antigelo atos-
sico adeguato (ad es. glicole polipropilenico) nella concentra-
zione prestabilita dal produttore dell'antigelo stesso.
1
2
Fig. 6.3:
ATTENZIONE!
Ingestione o contatto con glicole e miscele di glicole. Pericolo
di intossicazione!
 Durante l'uso di glicole e miscele di glicole si devono
osservare le disposizioni nazionali e regionali sulla
protezione dell'ambiente, delle acque e dei lavoratori.
 I lavoratori devono essere informati dei pericoli e dei
rischi relativi al glicole e alle miscele di glicole.
 In Germania è richiesto di redigere istruzioni per l'uso
secondo il §14 dell'ordinanza sulle sostanze pericolose
(GefStoffV) oppure di osservare le disposizioni specifiche
locali.
IT-12
sull'apparecchio"
e una portata acqua
452170.66.01-IT · FD 0305

6.5 Allacciamento elettrico

6.5.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere
eseguite soltanto da un elettricista specializzato o da uno spe-
cialista dei lavori di posa tenendo in considerazione:
 istruzioni d'uso e montaggio,
 norme di installazione locali, ad es. VDE 0100
 condizioni tecniche di allacciamento del gestore della di-
stribuzione dell'energia elettrica
 e del gestore della rete di approvvigionamento (ad es. TAB)
e
normative locali.

Per garantire la funzione antigelo, il programmatore della
pompa di calore non deve mai essere posto senza tensione e la
pompa di calore deve essere sempre attraversata da una por-
tata.
a
I contatti dei relè di uscita sono schermati, pertanto, in funzione
della resistenza interna presente nello strumento di misura-
zione, si riscontrerà una tensione, seppure molto inferiore a
quella di rete, anche in caso di contatti aperti.
Sui morsetti di regolazione da -N0/J2..J15; -N1/J1..15, J25 e
J26 e sulle piastre di adattamento BP è presente bassa ten-
sione. Se in seguito ad un errore di cablaggio viene collegata
tensione di rete ai suddetti punti il regolatore verrà irrimediabil-
di
mente danneggiato.
6.5.2 Operazioni di allacciamento elettrico
In totale, per la pompa di calore occorre posizionare 3 tuba-
zioni/cavi:
Il collegamento di potenza della pompa di calore avviene

tramite un cavo a 5 poli disponibile in commercio.
Il cavo deve essere messo a disposizione dal committente
e la sezione della linea deve essere scelta conformemente
alla potenza assorbita della pompa di calore (vedere in ap-
pendice "Informazioni sull'apparecchio") nonché alle nor-
mative VDE (EN) e VNB vigenti. Nell'alimentazione di po-
tenza della pompa di calore è necessario predisporre un
dispositivo a disconnessione completa con distanza di
apertura dei contatti di almeno 3 mm (ad es. contattore di
blocco dell'azienda distributrice dell'energia elettrica o
contattore di potenza). Un interruttore automatico tripolare
con intervento comune su tutti i conduttori esterni (cor-
rente di apertura come da "Informazioni sull'apparecchio")
funge da protezione contro cortocircuiti, tenendo in consi-
derazione la posa del cablaggio interno.
I componenti rilevanti nella pompa di calore dispongono di
una protezione da sovraccarico interna.
Quando si effettua l'allacciamento bisogna rispettare il
campo di rotazione destrorso dell'alimentazione di po-
tenza.
Sequenza delle fasi: L1, L2, L3.
NOTA
Rispettare il campo di rotazione destrorso: in caso di
cablaggio errato, l'avviamento della pompa di calore è
interdetto. Il programmatore della pompa di calore deve
quindi mostrare la relativa indicazione di avvertimento
(correggere il cablaggio).
LI 1422C - 1826C
