LI 1422C - 1826C

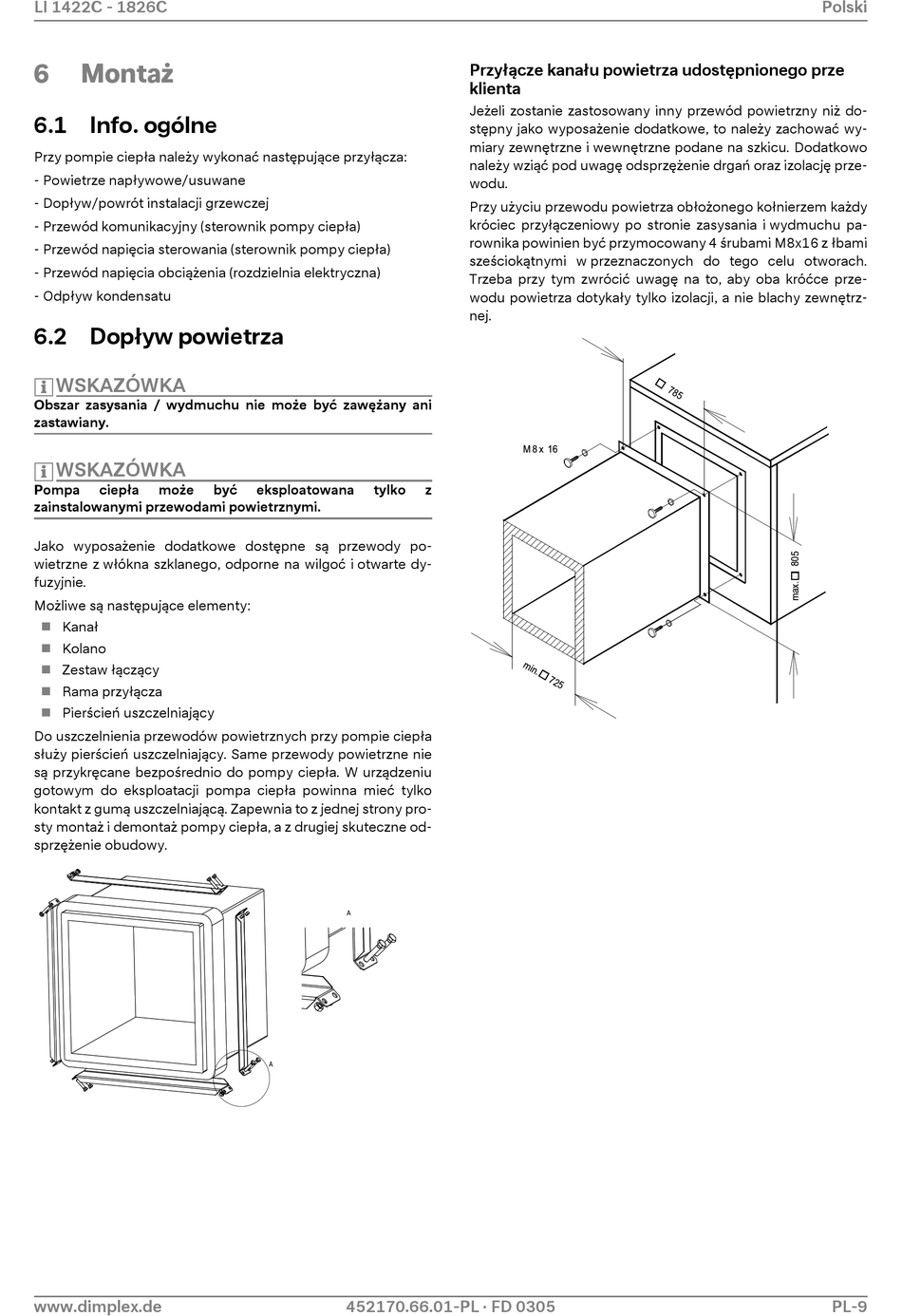

6 Montaż
6.1 Info. ogólne
Przy pompie ciepła należy wykonać następujące przyłącza:
- Powietrze napływowe/usuwane
- Dopływ/powrót instalacji grzewczej
- Przewód komunikacyjny (sterownik pompy ciepła)
- Przewód napięcia sterowania (sterownik pompy ciepła)
- Przewód napięcia obciążenia (rozdzielnia elektryczna)
- Odpływ kondensatu
6.2 Dopływ powietrza
WSKAZÓWKA
Obszar zasysania / wydmuchu nie może być zawężany ani
zastawiany.
WSKAZÓWKA
Pompa ciepła może
zainstalowanymi przewodami powietrznymi.
Jako wyposażenie dodatkowe dostępne są przewody po-
wietrzne z włókna szklanego, odporne na wilgoć i otwarte dy-
fuzyjnie.
Możliwe są następujące elementy:
 Kanał
Kolano

 Zestaw łączący
Rama przyłącza

Pierścień uszczelniający

Do uszczelnienia przewodów powietrznych przy pompie ciepła
służy pierścień uszczelniający. Same przewody powietrzne nie
są przykręcane bezpośrednio do pompy ciepła. W urządzeniu
gotowym do eksploatacji pompa ciepła powinna mieć tylko
kontakt z gumą uszczelniającą. Zapewnia to z jednej strony pro-
sty montaż i demontaż pompy ciepła, a z drugiej skuteczne od-
sprzężenie obudowy.
www.dimplex.de
być eksploatowana tylko
452170.66.01-PL · FD 0305
Przyłącze kanału powietrza udostępnionego prze
klienta
Jeżeli zostanie zastosowany inny przewód powietrzny niż do-
stępny jako wyposażenie dodatkowe, to należy zachować wy-
miary zewnętrzne i wewnętrzne podane na szkicu. Dodatkowo
należy wziąć pod uwagę odsprzężenie drgań oraz izolację prze-
wodu.
Przy użyciu przewodu powietrza obłożonego kołnierzem każdy
króciec przyłączeniowy po stronie zasysania i wydmuchu pa-
rownika powinien być przymocowany 4 śrubami M8x16 z łbami
sześciokątnymi w przeznaczonych do tego celu otworach.
Trzeba przy tym zwrócić uwagę na to, aby oba króćce prze-
wodu powietrza dotykały tylko izolacji, a nie blachy zewnętrz-
nej.
M 8 x 16
z
Polski
PL-9
