Advance Optima AO2000 Serie Betriebsanleitung
Elektrische Leitungen anschließen

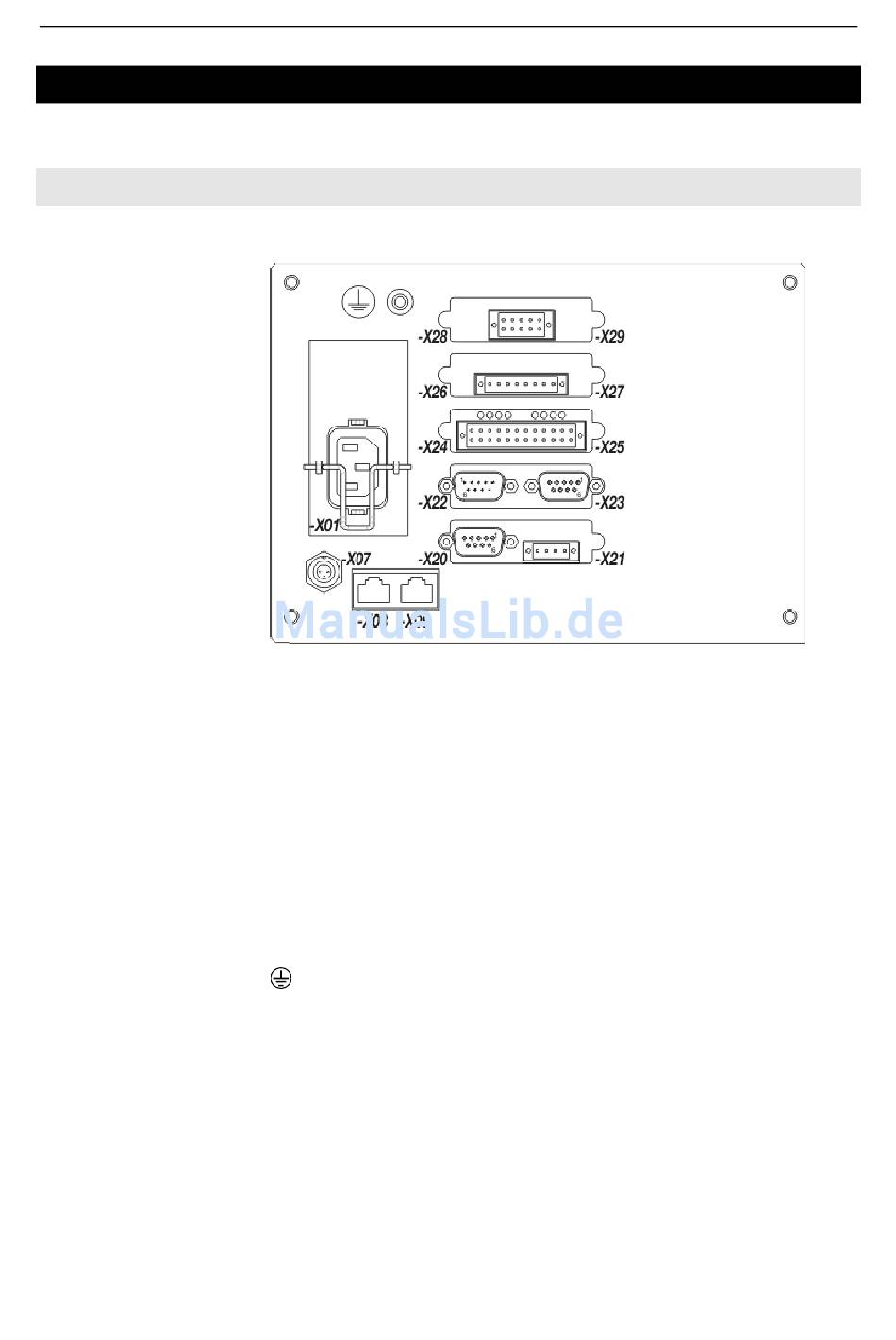

Anschlussbild des Elektronikmoduls
Anschlussbild des Elektronikmoduls
-X01
Energieversorgungsanschluss (siehe Seite 107)
Systembusanschluss (siehe Seite 101)
-X07
-X08, -X09
Ethernet-10/100/1000BASE-T-Anschlüsse
-X20...-X29
I/O-Module (5 Steckplätze), Optionen:
– Profibus-Modul (siehe Seite 91)
– Modbus-Modul (siehe Seite 92)
– 2fach-Analogausgang-Modul (siehe Seite 93)
– 4fach-Analogausgang-Modul (siehe Seite 93)
– 4fach-Analogeingang-Modul (siehe Seite 94)
– Digital-I/O-Modul (siehe Seite 95)
Anschluss für Potentialausgleich (siehe Seite 107)
Das Anschlussbild zeigt ein Beispiel für die Bestückung des Elektronik-
moduls mit I/O-Modulen.
