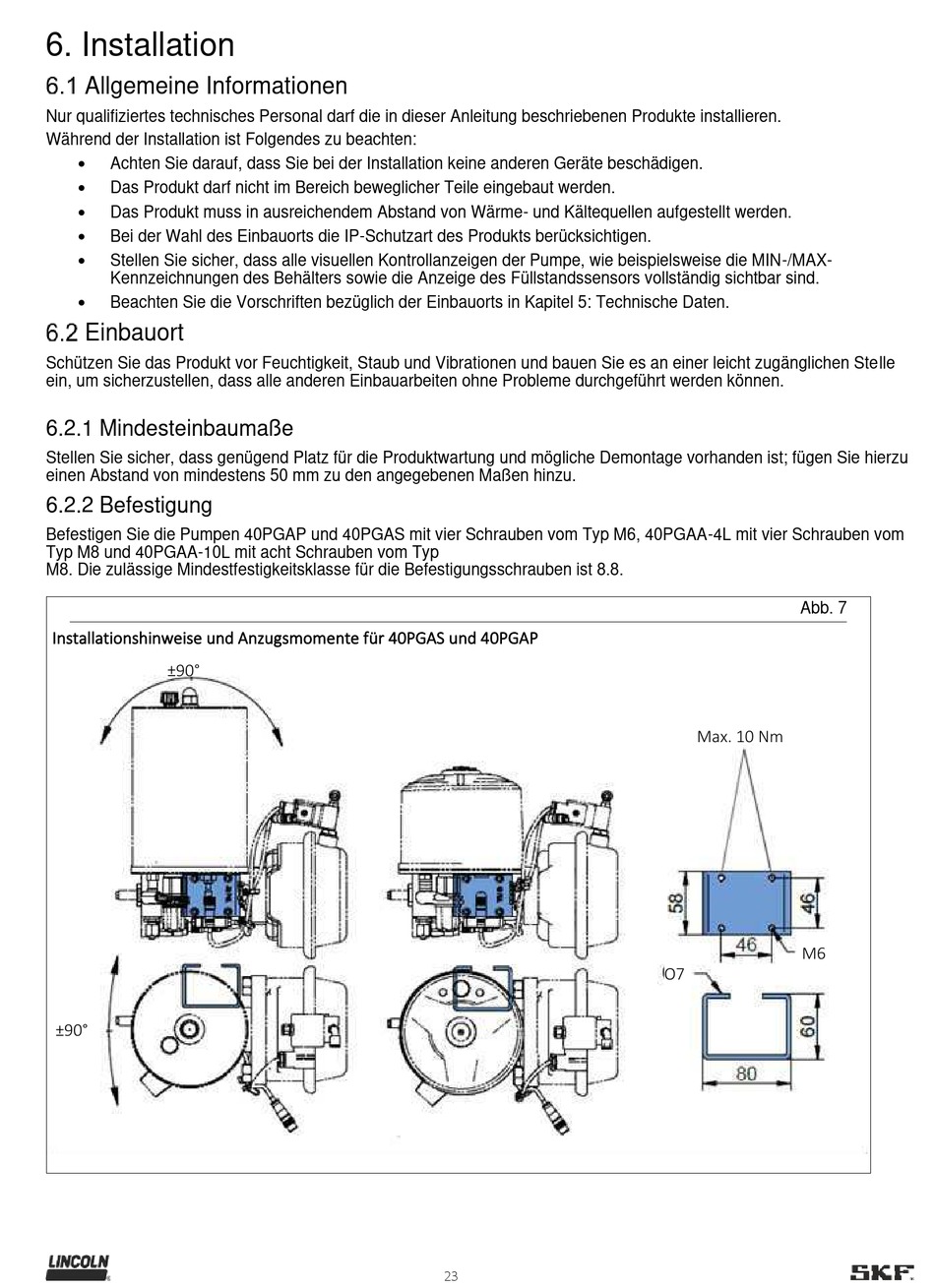

6. Installation
Allgemeine Informationen
Nur qualifiziertes technisches Personal darf die in dieser Anleitung beschriebenen Produkte installieren.
Während der Installation ist Folgendes zu beachten:
"
Achten Sie darauf, dass Sie bei der Installation keine anderen Geräte beschädigen.
"
Das Produkt darf nicht im Bereich beweglicher Teile eingebaut werden.
"
Das Produkt muss in ausreichendem Abstand von Wärme- und Kältequellen aufgestellt werden.
"
Bei der Wahl des Einbauorts die IP-Schutzart des Produkts berücksichtigen.
"
Stellen Sie sicher, dass alle visuellen Kontrollanzeigen der Pumpe, wie beispielsweise die MIN-/MAX-
Kennzeichnungen des Behälters sowie die Anzeige des Füllstandssensors vollständig sichtbar sind.
"
Beachten Sie die Vorschriften bezüglich der Einbauorts in Kapitel 5: Technische Daten.
Einbauort
Schützen Sie das Produkt vor Feuchtigkeit, Staub und Vibrationen und bauen Sie es an einer leicht zugänglichen Stelle
ein, um sicherzustellen, dass alle anderen Einbauarbeiten ohne Probleme durchgeführt werden können.
6.2.1 Mindesteinbaumaße
Stellen Sie sicher, dass genügend Platz für die Produktwartung und mögliche Demontage vorhanden ist; fügen Sie hierzu
einen Abstand von mindestens 50 mm zu den angegebenen Maßen hinzu.
6.2.2 Befestigung
Befestigen Sie die Pumpen 40PGAP und 40PGAS mit vier Schrauben vom Typ M6, 40PGAA-4L mit vier Schrauben vom
Typ M8 und 40PGAA-10L mit acht Schrauben vom Typ
M8. Die zulässige Mindestfestigkeitsklasse für die Befestigungsschrauben ist 8.8.
Installationshinweise und Anzugsmomente für 40PGAS und 40PGAP
±90°
±90°
23
Abb. 7
Max. 10 Nm
M6
O7
