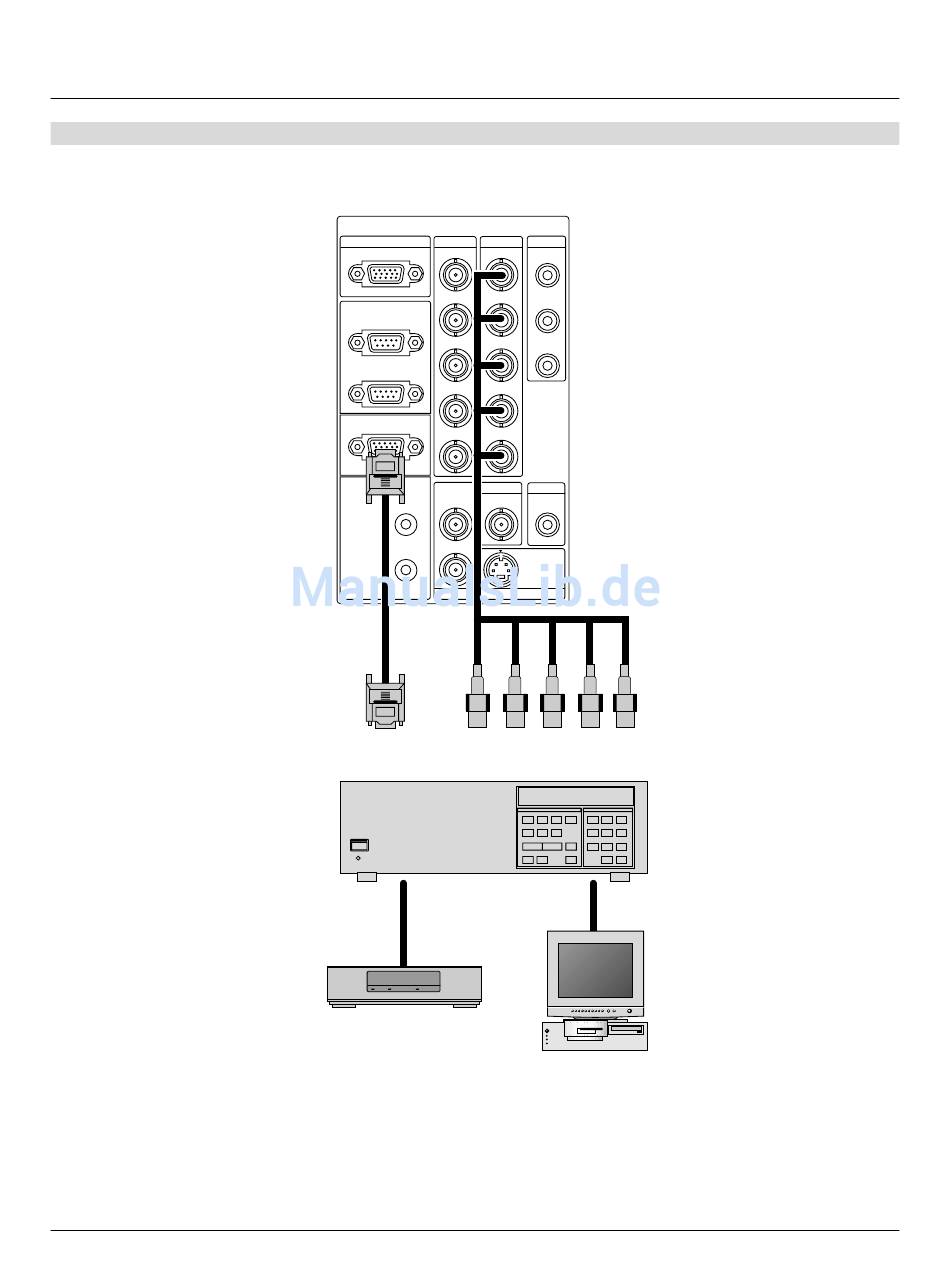

Bei Benutzung mit einem Umschalter (ISS-6020/ISS-6020G)
Es können bis zu 10 Signale akzeptiert werden, wenn der Projektor an einen Umschalter angeschlossen ist. Die Benutzung des Projektors mit
dem Umschalter ermöglicht eine einfache Einstellung und Signalauswahl.
Optionales Steuerkabel 15p-15p
• Wählen Sie [Hauptmenü] → [Projektor-Optionen] → [Switcher-Steuerung] → [SW1 Pagel]. Einzelheiten entnehmen Sie bitte der Seite G-
40.
• Weitere Informationen über den Umschalter entnehmen Sie bitte der dem ISS-6020/ISS-6020G-Umschalter beiliegenden Bedienungsanleitung.
• Alle oben aufgeführten Kabel gehören nicht zum Lieferumfang.
INPUT3
RGB
OPTION
IN
OUT
REMOTE1
An REMOTE 1
REMOTE2
IN
OUT
(CTL-6010)
An SYSTEM CONTROL
REMOTE 1
VCR
INPUT2
INPUT1
INPUT4
R/Cr
R/Cr
Cr
G/Y
G/Y
Y
B/Cb
B/Cb
Cb
H/HV
H/HV
An INPUT 1
V
V
INPUT5
INPUT6
S-VIDEO1
VIDEO1
VIDEO2
Y
C
S-VIDEO2
INPUT7
INPUT8
Von R, G, B, H/V an separat H und V
am RGB OUTPUT-Modul
Der Umschalter
ISS-6020/ISS-6020G
PC
G – 23
3BNC-3BNC-Kabel (Sync on green)
4BNC-4BNC-Kabel (composite)
5BNC-5BNC Koaxialkabel
(Separate sync)
(empfohlen)
