B Externe Anschlüsse

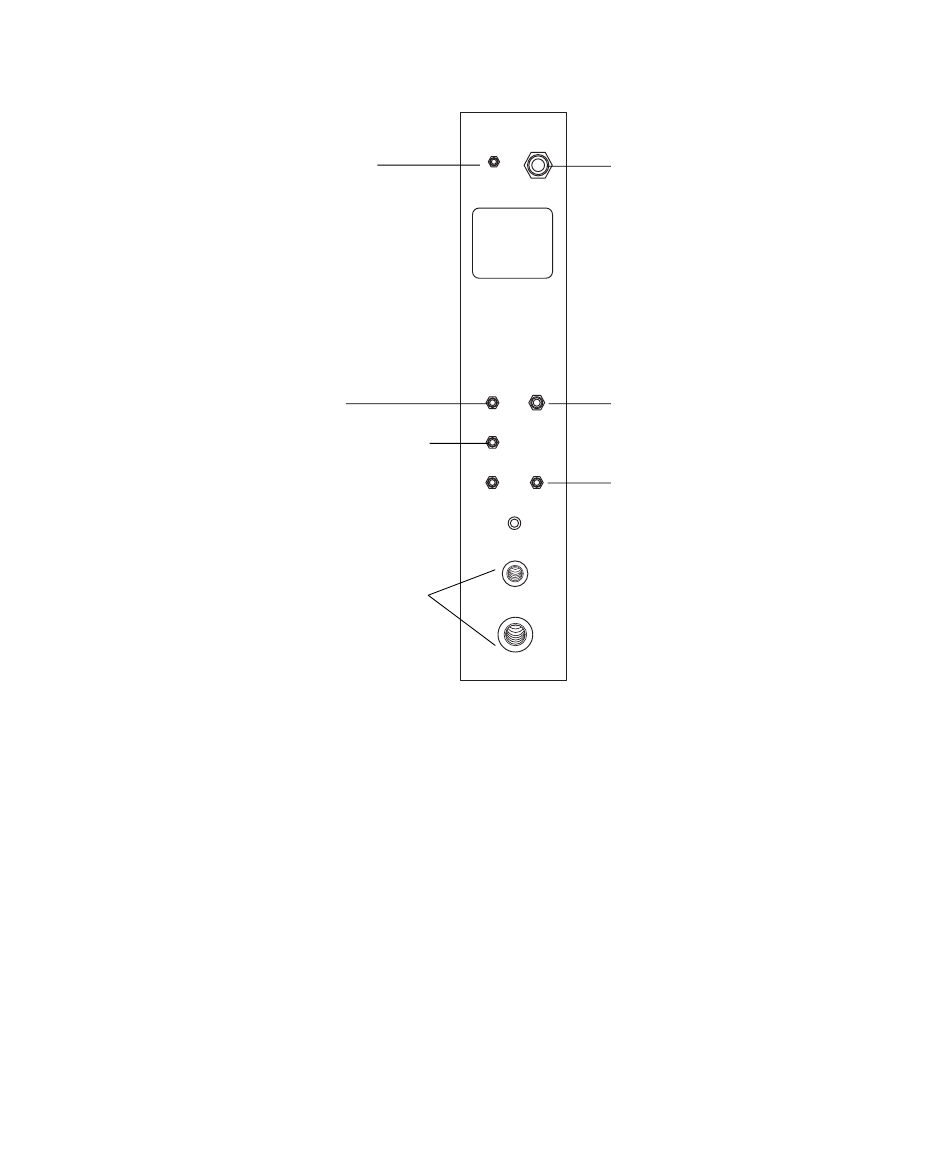

Vakuum- und Gasanschlüsse des Massenspektrometers:
Pilotventilanschluss
IMS-Gaseinlass
Gaseinlass der Stoßkammer
2.
Befestigen Sie einen Stickstoffdruckregler an der Stickstoffzufuhr.
Bedingung:
Reinheit von mindestens 95 % aufweisen.
3.
Schließen Sie das freie Ende des 6-mm-PTFE-Schlauchs an den
Stickstoffdruckregler an.
4.
Stellen Sie den Stickstoffdruckregler auf einen Druck von 700 kPa
(7 bar, 102 psi) ein.
5.
Stellen Sie sicher, dass an den Anschlüssen der Stickstoffzufuhr keine
Undichtigkeiten vorhanden sind.
338
11. Januar 2016, 715003891DE Rev. E
Vakuumanschlüsse
der Vorpumpe
Der Stickstoff muss trocken und ölfrei sein und eine
EXHAUST
PILOT VALVE
Stickstoffabgas
IMS GAS IN
API GAS IN
1 bar
7 bar
Stickstoffeinlass
COLLISION
GAS IN
0.5 bar
HELIUM CELL
GAS IN
0.5 bar
Gaseinlass der
Heliumkammer
