5 Ein- und Ausbauen der ionKey Quelle

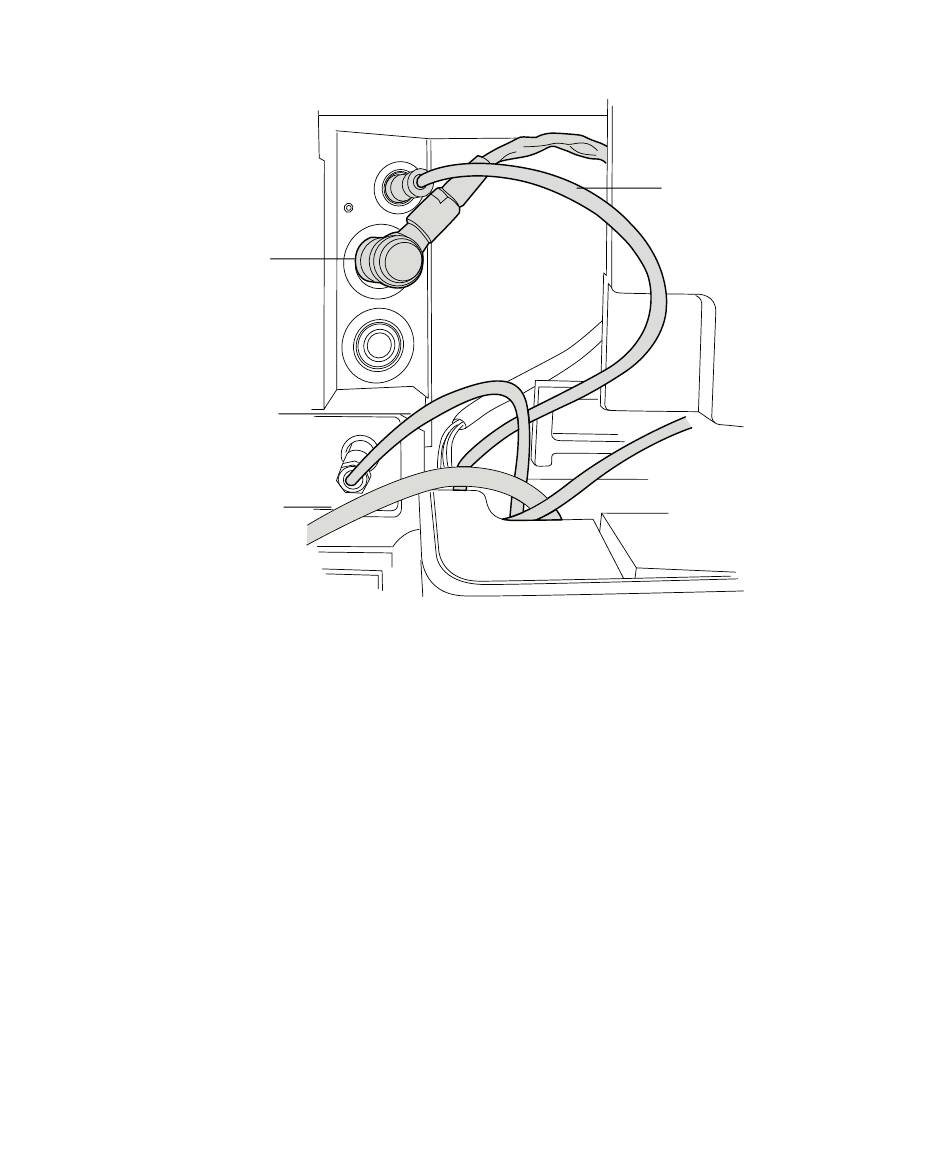

Verbindungen der Quelle mit dem Massenspektrometer:
Kabel für eine optionale
Komponente
Hochspannungskabel
Daten-/Netzkabel zum
PSPI/QSPI-Anschluss am
µSample Manager
15. Schließen Sie das Hochspannungskabel (weiß) an den
Hochspannungsausgang des Massenspektrometers an.
16. Schließen Sie das Netzkabel des Referenzsprühkopfs (grün) an den
Referenzsprühkopf-Netzeingang des Massenspektrometers an.
17. Schließen Sie das Kabel für eine optionale Komponente (blau) an den
Anschluss für optionale Komponenten des Massenspektrometers an.
18. Identifizieren Sie jede Flüssigkeitsleitung mithilfe der Teilenummern,
die auf die Schrumpfhüllen der Leitungen gedruckt sind.
106 11. Januar 2016, 715003891DE Rev. E
Netzkabel des
Referenzsprühkopfs
TP03576
