So schließen Sie die Leitungen an:
Mindestabstand auf der linken Seite:
15,24 cm (6 Zoll)
Mindestabstand auf der Vorderseite:
35,56 cm (14 Zoll)
Voraussetzungen:
•
Um einen korrekten Betrieb der Vorpumpen sicherzustellen, stellen
Sie jede Pumpe waagerecht bzw. mit einem Neigungswinkel von
höchstens 2 Grad auf.
•
Stellen Sie die Vorpumpen an einem Standort auf, an dem eine
Umgebungstemperatur von 12 bis 40 °C herrscht.
•

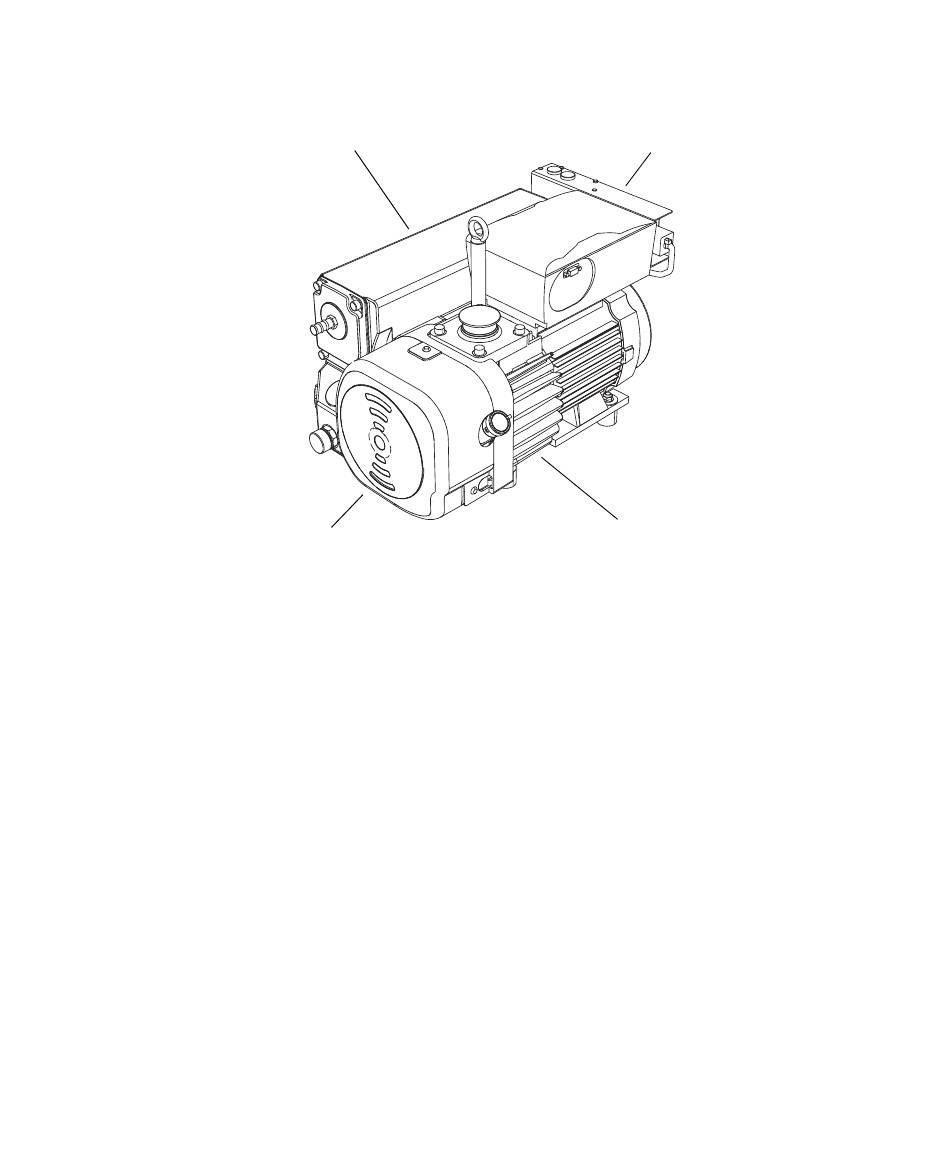

Um ausreichende Belüftung zu gewährleisten, halten Sie beim
Aufstellen der Pumpe die in der obigen Abbildung gezeigten
Mindestabstände ein:
•
Richten Sie die Pumpen so aus, dass die Ölstandsichtfenster der
Pumpen leicht für die tägliche Kontrolle zugänglich sind.
Anschließen der ölgefüllten Oerlikon Leybold Vorpumpen
Mindestabstand auf der Rückseite:
15,24 cm (6 Zoll)
Mindestabstand auf der rechten Seite:
15,24 cm (6 Zoll)
11. Januar 2016, 715003891DE Rev. E
325
