PEEK-Kapillare berührt. Diese Position wird am besten erreicht, indem
die Kapillare mithilfe des roten PEEK-Hüllschlauchs positioniert wird.
Probenkapillare, die aus dem Hüllschlauch herausragt
und den roten PEEK-Hüllschlauch berührt.
Hinweis:
Gleitanschluss nicht zu fest an, um eine Beschädigung der
Quetschhülse zu vermeiden.

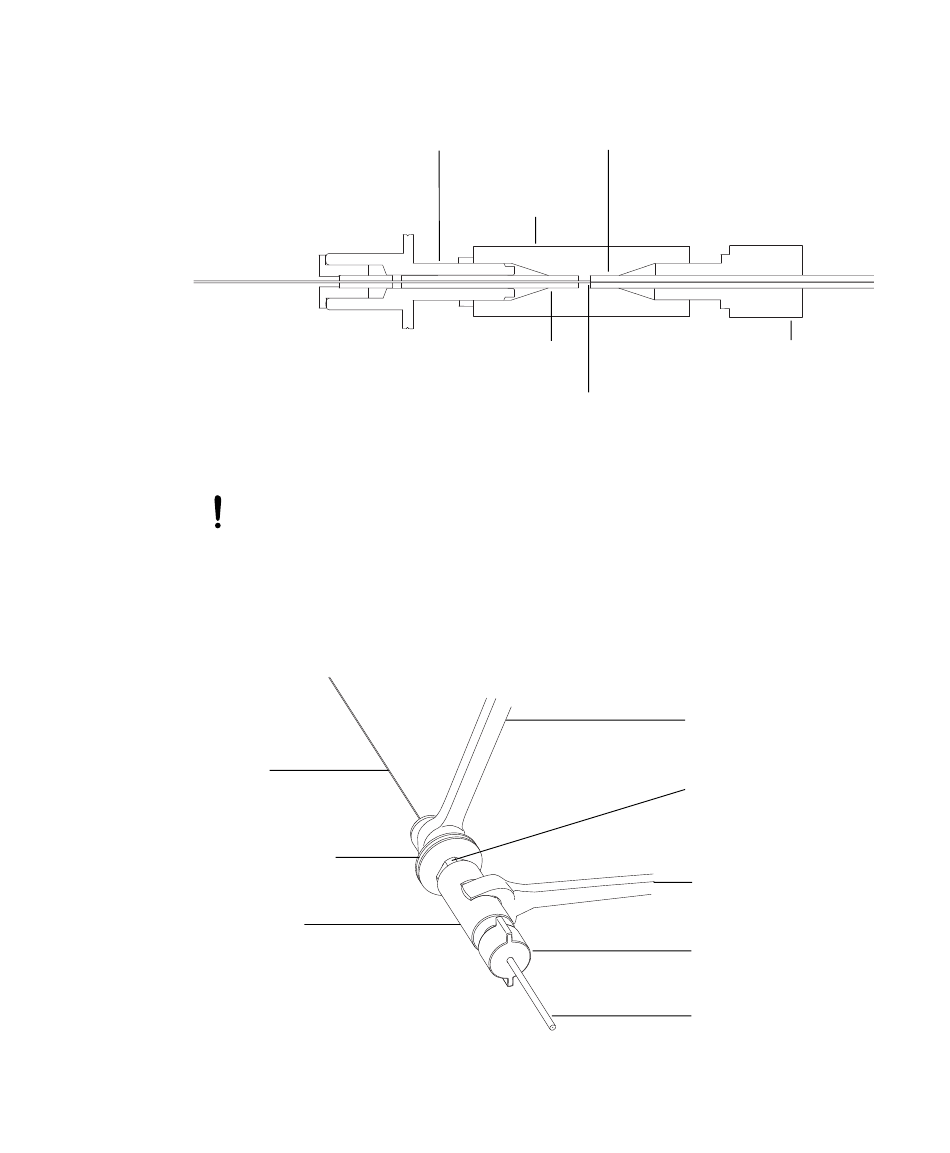

13. Ziehen Sie das PEEK-Verbindungsstück auf dem Gleitanschluss
fingerfest an, und befestigen Sie es dann mithilfe der 7-mm- und
8-mm-Schraubenschlüssel durch eine weitere Viertelumdrehung.
Kapillare
Gleitanschluss
PEEK-Ver-
bindungsstück
Gleitanschluss
PEEK-Verbin-
dungsstück
Hüllschlauch
Ziehen Sie das PEEK-Verbindungsstück auf dem
11. Januar 2016, 715003891DE Rev. E
Wartung des ESI-Sprühkopfes
Rote PEEK-Kapillare
Sprühkopfeinlassanschluss
7-mm-Schrau-
benschlüssel
Sicherungsmutter
8-mm-Schrau-
benschlüssel
Sprühkopfeinlassan-
schluss
Rote PEEK-Kapillare
