6 Wartungsarbeiten
5.
Entfernen Sie alle Gegenstände aus dem Arbeitsbereich, legen Sie ein
weiches Tuch oder eine Matte darauf und legen Sie dann das
Quellengehäuse mit der Frontseite ab.
6.
Entfernen Sie die 2 Schrauben des Entriegelungshandgriffs des
Quellengehäuses mit dem Phillips (Kreuzschlitz-)Schraubendreher und
nehmen Sie den Handgriff ab.

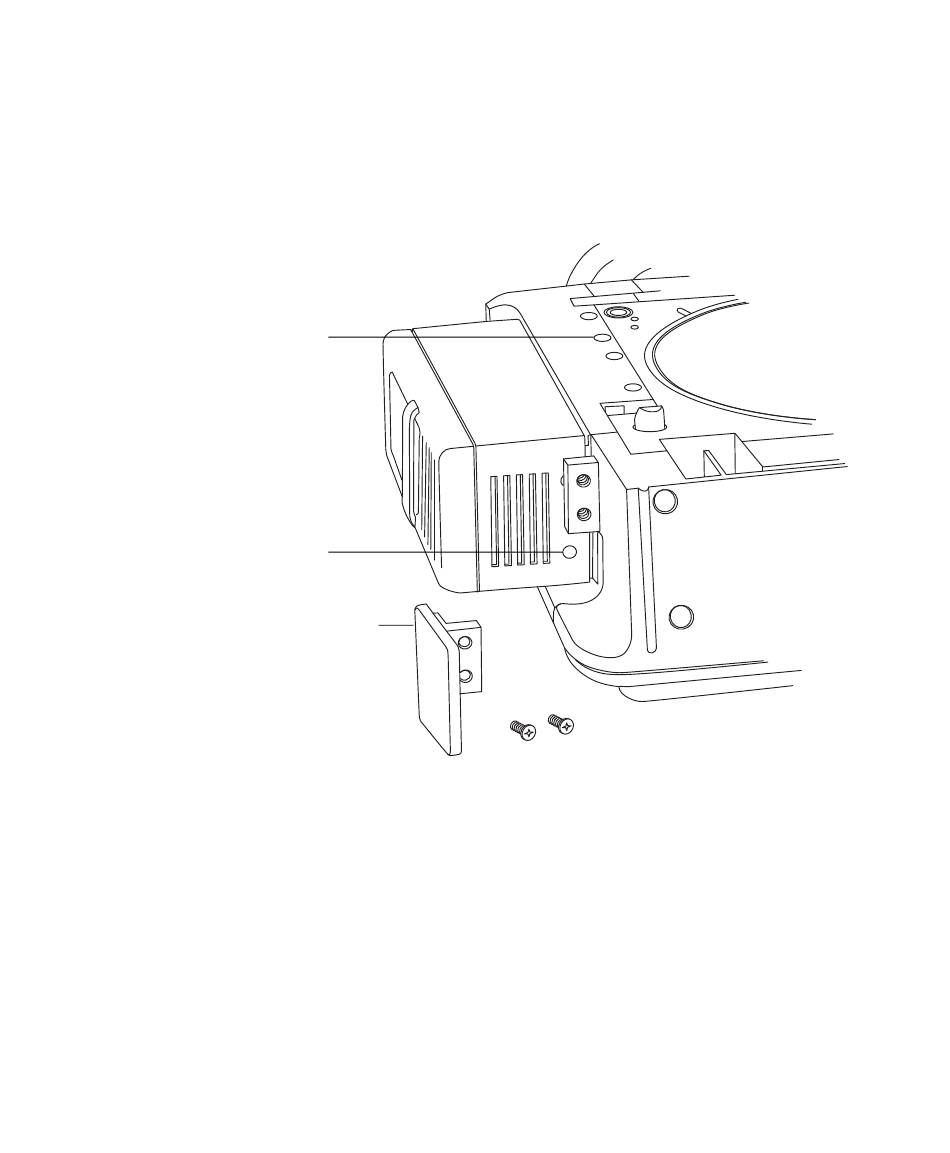

Schrauben der
Manschettenabdeckung
der Lampeneinheit
Schrauben der
Lampeneinheitsabdeckung
Entriegelungshandgriff
7.
Entfernen Sie mit dem kombinierten Werkzeug aus 2,5-mm-Inbus-
schlüssel und Cone-Entnahmehilfe die restlichen zwei Schrauben der
Lampeneinheitsabdeckung, die vom Entriegelungshandgriff verdeckt
wurden.
8.
Schieben Sie die Abdeckung vom Lampenantrieb herunter.
9.
Entfernen Sie mit dem 3-mm-Inbusschlüssel die 4 Schrauben der
Manschettenabdeckung der Lampeneinheit.
10. Lösen Sie die Manschettenabdeckung über der Lampenantriebseinheit.
11. Drehen Sie mit dem kombinierten Werkzeug aus 2,5-mm-Inbusschlüssel
und Cone-Entnahmehilfe die 4 Schrauben des Montageflansches heraus.
240
11. Januar 2016, 715003891DE Rev. E
TP03204
