4 Konfigurieren der NanoLockSpray Quelle

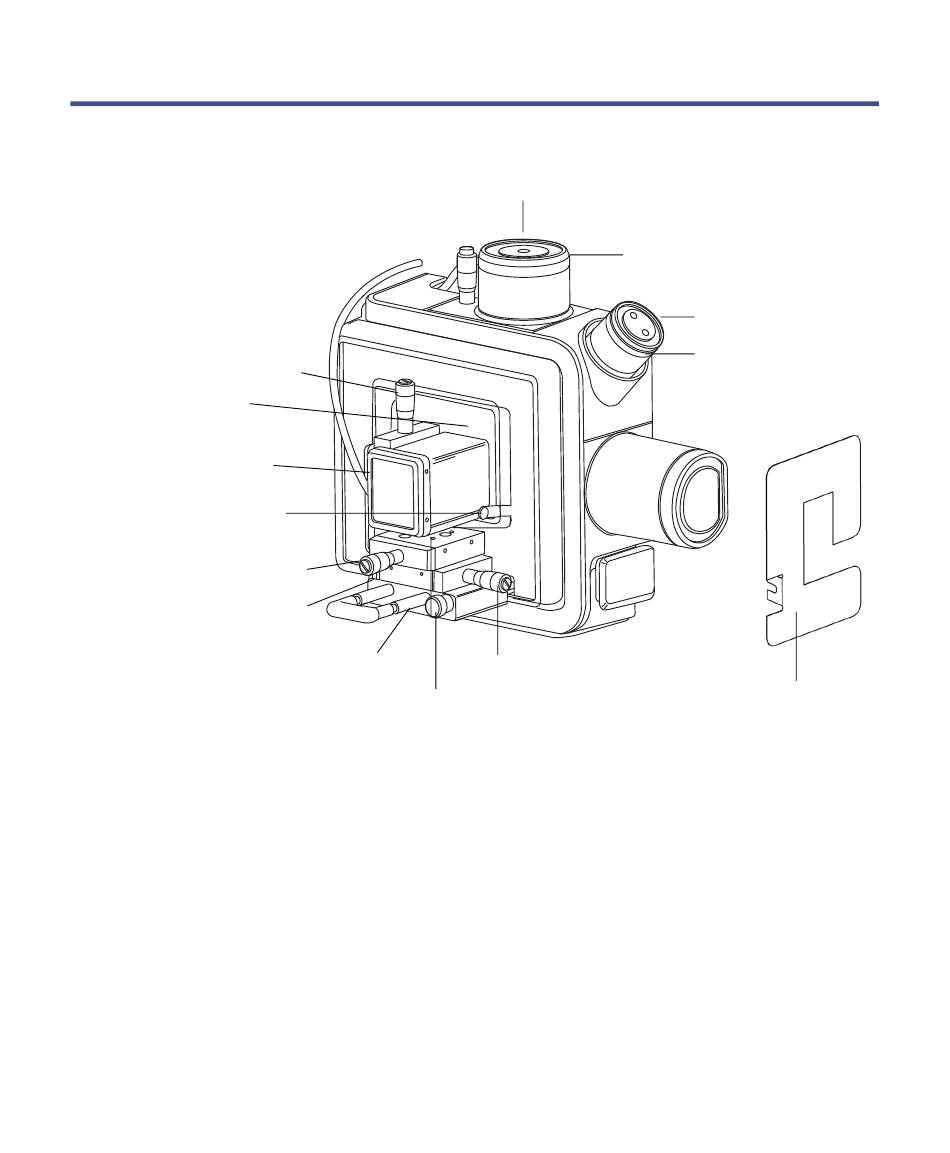

Übersicht über die NanoLockSpray Quelle
NanoLockSpray Quelle:
Justierung Z-Position
Transparenter
Sprüherschild
Schutzabdeckung
des Sprühers
Schildbefestigungs-
schraube
Justierung X-Position
Rändelschraube (links
von der Sprüherplattform)
Justierung der Sprüherplattform
Das NanoLockSpray Quellengehäuse enthält zwei NanoFlow Sprüher, die
rechtwinklig zueinander angeordnet sind. Die Probe fließt durch den einen
Sprüher und die Lockmassen-Referenzlösung durch den anderen. Ein
motorangetriebener Chopper dreht sich, um die Sprühnebel der beiden
Sprüher abwechselnd in den Probeneinlass-Cone einströmen zu lassen.
92
11. Januar 2016, 715003891DE Rev. E
LockSpray Sprühereinlass
Justierung Y-Position
Rändelschraube
NanoLockSpray
Referenzsprühkopf
Kamera
Fokussierring der
Kamera
Transparenter
Sprüherschild
