6 Wartungsarbeiten

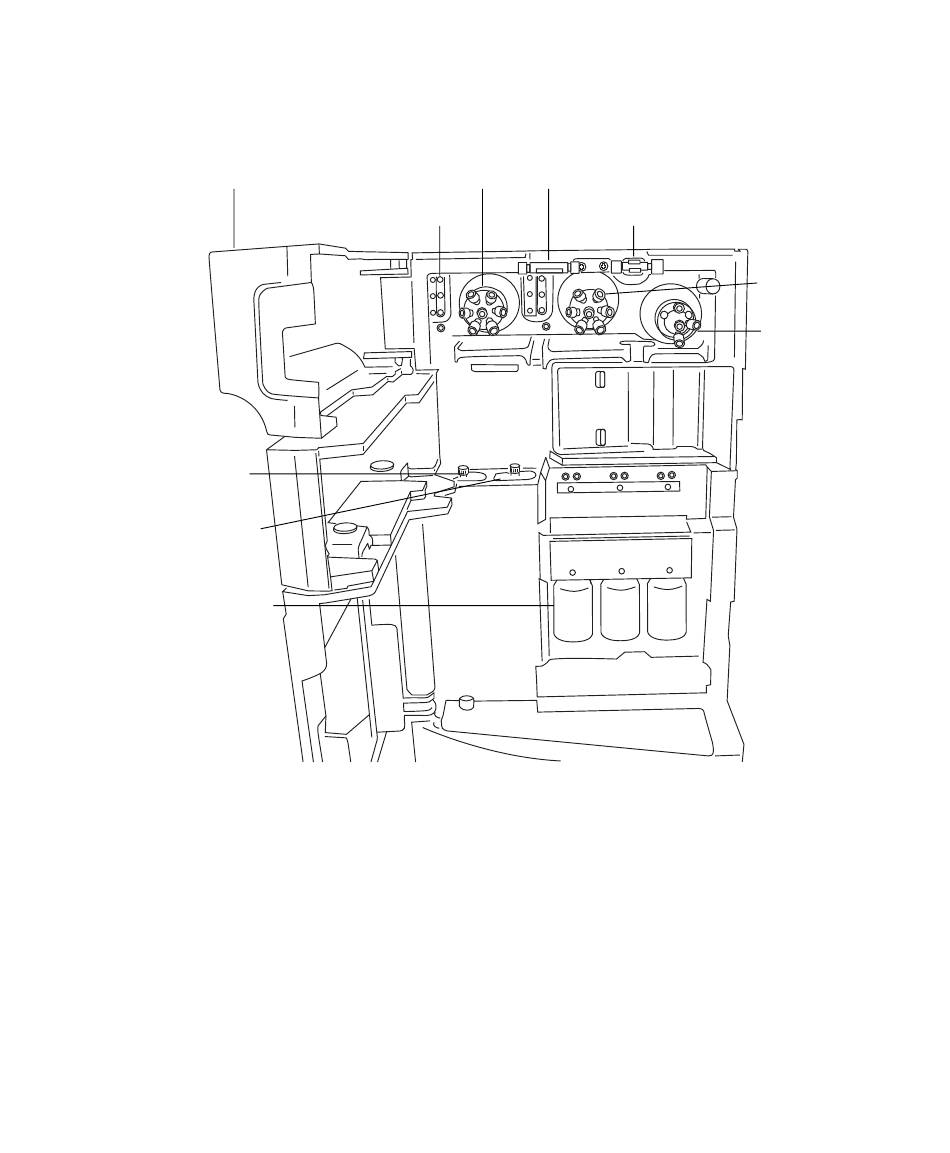

Aufbau des IntelliStart Flüssigkeitssystems:
Die Verbindungen sind zur besseren Übersichtlichkeit nicht
Hinweis:
dargestellt.
Zugangstüren
LockSpray
Pumpe
Probenpumpe
Probenvorratsfla-
schen (A, B und C)
268
11. Januar 2016, 715003891DE Rev. E
LockSpray Auswahlventil
Kapillarführungen
A A
B B
C
Flusssensor
Geerdetes Verbindungsstück
A A
B B
C C
C
B B
A A
W at er s
W at er s
C
B
A
Probenaus-
wahlventil
Schaltventil
