Hitachi NV 65AD3 Bedienungsanleitung Seite 17

(3) Ölen Sie auch die Gleitflächen der Nase und der
Nagelzuführung. Dies fördert eine reibungslose
Funktion und verhindert Korrosion.
ACHTUNG:
Prüfen Sie vor Gebrauch die Leichtgängigkeit der
Nagelschieber und Stopper. Bei stockender Bewegung
können die Nägel in einem unregelmässigen Winkel
geschossen werden, was Gefahr für den Arbeiter
sowie für Umstehende bedeutet.
5. Inspizieren des Magazins
Reinigen Sie das Magazin. Entfernen Sie Staub und
Holzspäne, die sich im Magazin angesammelt haben
können.
6. Aufbewahrung
Wenn das Gerät längere Zeit nicht verwendet werden
soll, so tragen Sie eine dünne Schicht Schmiermittel
auf die Stahlteile auf, um Rosten zu verhüten.
Lagern Sie den Nagler nicht in einer kalten Umgebung.
Bewahren Sie den Nagler in einem warmen Bereich
auf.
Wenn der Nagler nicht verwendet wird, sollte er an
einem warmen und trockenem Ort aufbewahrt werden.
Halten Sie den Nagler außerhalb der Reichweite von
Kindern.
7. Liste der Wartungsteile
A : Punkt Nr.
B : Code Nr.
C : Verwendete Anzahl
D : Bemerkungen
ACHTUNG:
Reparatur, Modifikation und Inspektion von Hitachi-
werkzeugen müssen durch ein autorisiertes Hitachi-
Kundendienstzentrum durchgeführt werden.
Diese Teileliste ist hilfreich, wenn sie dem autorisierten
Hitachi-Kundendienstzentrum zusammen mit dem
Werkzeug für Reparatur oder Wartung ausgehändigt
wird.
Bei Betrieb und Wartung von Elektrowerkzeugen
müssen die Sicherheitsvorschriften und Normen
beachtet werden.
MODIFIKATIONEN:
Hitachi-werkzeuge werden fortwährend verbessert und
modifiziert, um die neuesten technischen Fortschritte
einzubauen.
Dementsprechend ist es möglich, daß einige Teile
(z.B. Codenummern bzw. Entwurf) ohne vorherige
Benachrichtigung geändert werden.
KOMPRESSOR
ACHTUNG:
Wenn die maximale Arbeitsleistung des Kompressors
8,3 bar übersteigt, benutzen Sie ein Reduzier-Ventil
zwischem dem Kompressor und dem Gerät. Regeln
Sie anschliessend den Luftdruck innerhalb des
Arbeitsbereiches von 4,9–8,3 bar. Bei Installation eines
Air-Sets ist ein gleichzeitiges Oelen möglich, eine
zusätzliche Erleichterung.

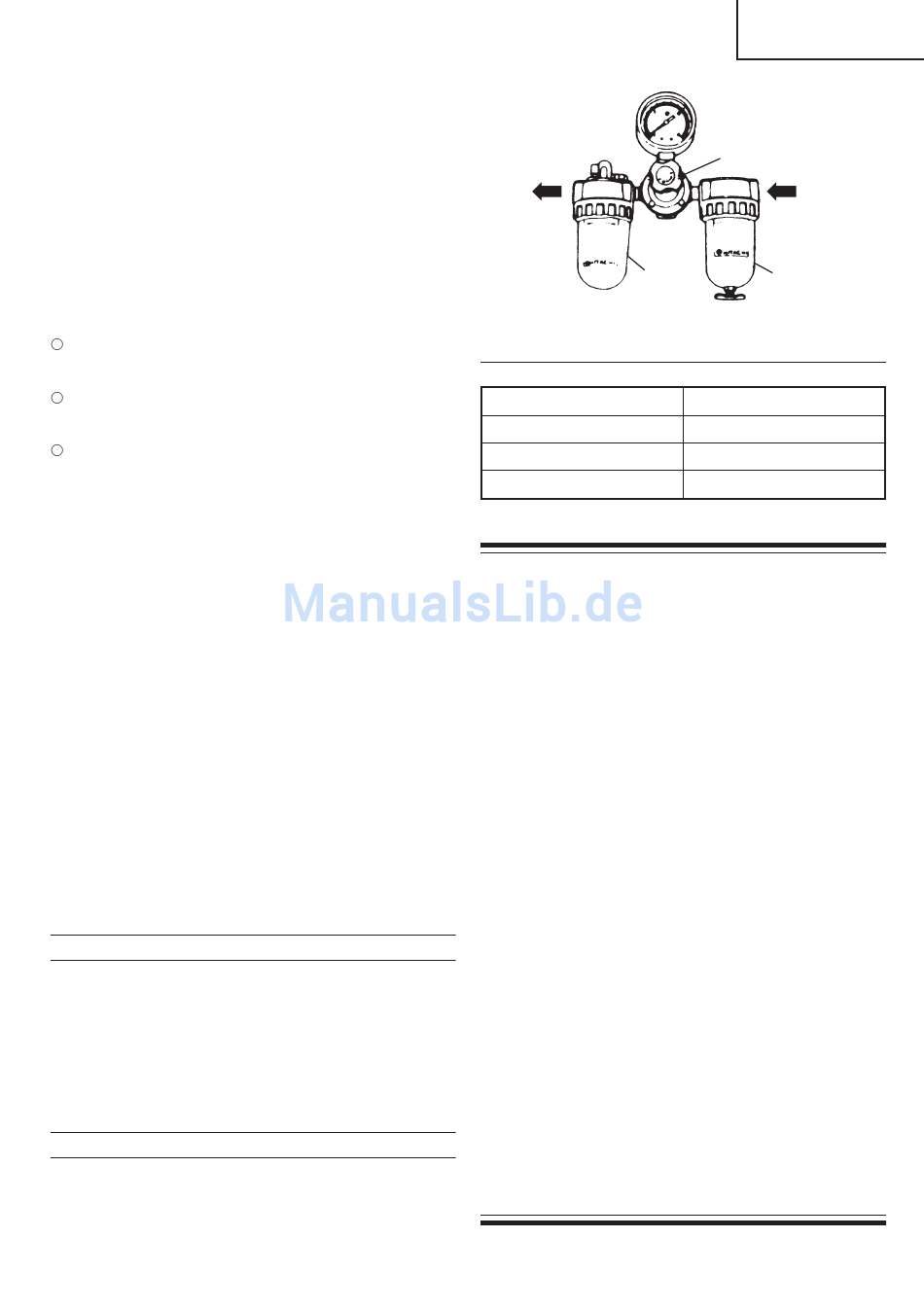

ÖL-FILTER-REDUZIERVENTIL (Air Set)
Es ist empfehlenswert, ein Öl-Filter-Reduzierventil zu
benutzen, um optimale Bedingungen für eine lange
Labensdauer des Gerätes zu gewährleisten. Beschränken
Sie die Länge des Druckschlauches zwischen dem Gerät
und dem Air-Set auf 10 m max.
Nagler-
seite
Öler
ANWENDBARE SCHMIERMITTEL
Type
Empfohlenes Öl
Motor-Öl
Turbinen-Öl
Lärminformation
Lärmkennwerte entsprechend Dr prEN 792-13, Juni 1997:
Typischer A-bewerterer Schallpegel für ein einzelnes
Ereignis:
Typischer A-bewerterer Schallpegel am Arbeitsplatz:
Diese Werte sind mit dem Werkzeug zusammenhängende
Werte und stellen nicht die Lärmentwicklung am
Verwendungspunkt dar. Die Lärmentwicklung am
Arbeitsplatz hängt z.B. von der Arbeitsumgebung, dem
Werkstück, der Werkstückunterstützung, der Anzahl der
Nageleintreibungen usw. ab.
Abhängig von den Bedingungen am Arbeitsplatz und der
Form des Werkstücks müssen möglicherweise individuelle
Lärmverhütungsmaßnahmen durchgeführt werden, z.B.
Aufstellung des Werkstücks auf einer schalldämpfenden
Unterstützung, Verhüten von Werkstückvibration durch
Festklemmen oder Abdecken, Einstellen auf den
minimalen für den Betrieb erforderlichen Luftdruck usw.
In besonderen Fällen ist das Tragen von Gehörschutz
erforderlich.
Vibrationsinformation
Der typische Vibrationskennwert entsprechend Dr prEN
792-13, Juni 1997 überschreitet nicht 2,5 m/s
Dieser Wert ist ein mit dem Werkzeug zusam-
menhängender Wert und repräsentiert nicht den Einfluß
des Hand-Arm-Systems bei verwendung des Werkzeugs.
Der Einfluß auf das Hand-Arm-System bei verwendung
des Werkzeugs hängt z.B. von der Greifkraft, der
Kontaktdruckkraft, der Arbeitsrichtung, der Einstellung
der Energieversorgung, dem Werkstück und der
Werkstückunterstützung ab.
Deutsch
Reduzier-Ventil
Kompressor-
seite
Filter
Abb. 19
Bezeichnung
SHELL TONNA
SAE 10W, SAE 20W
ISO VG32-68 (90–180)
L ,1s,d = 96 dB
WA
L ,1s,d = 89 dB
pA
2 .
