24. Schliessen Sie die Schnellkupplung (Air Socket)
nicht am Gerätekörper an.
Wenn die Schnellkupplung (Air Socket) direkt am
Gerätekörper angeschlossen wird, kann manchmal
die komprimierte Luft nicht entweichen wenn der
Schlauch abgeklemmt wird. Vermeiden Sie dies aus
diesem Grunde.
SPEZIFIKATIONEN
Antrieb
Luftdruck
Nägel
Anzahl Nägel
Geträteabmessungen
Gewicht
Nagelführung
Schlauch (Inner-φ)

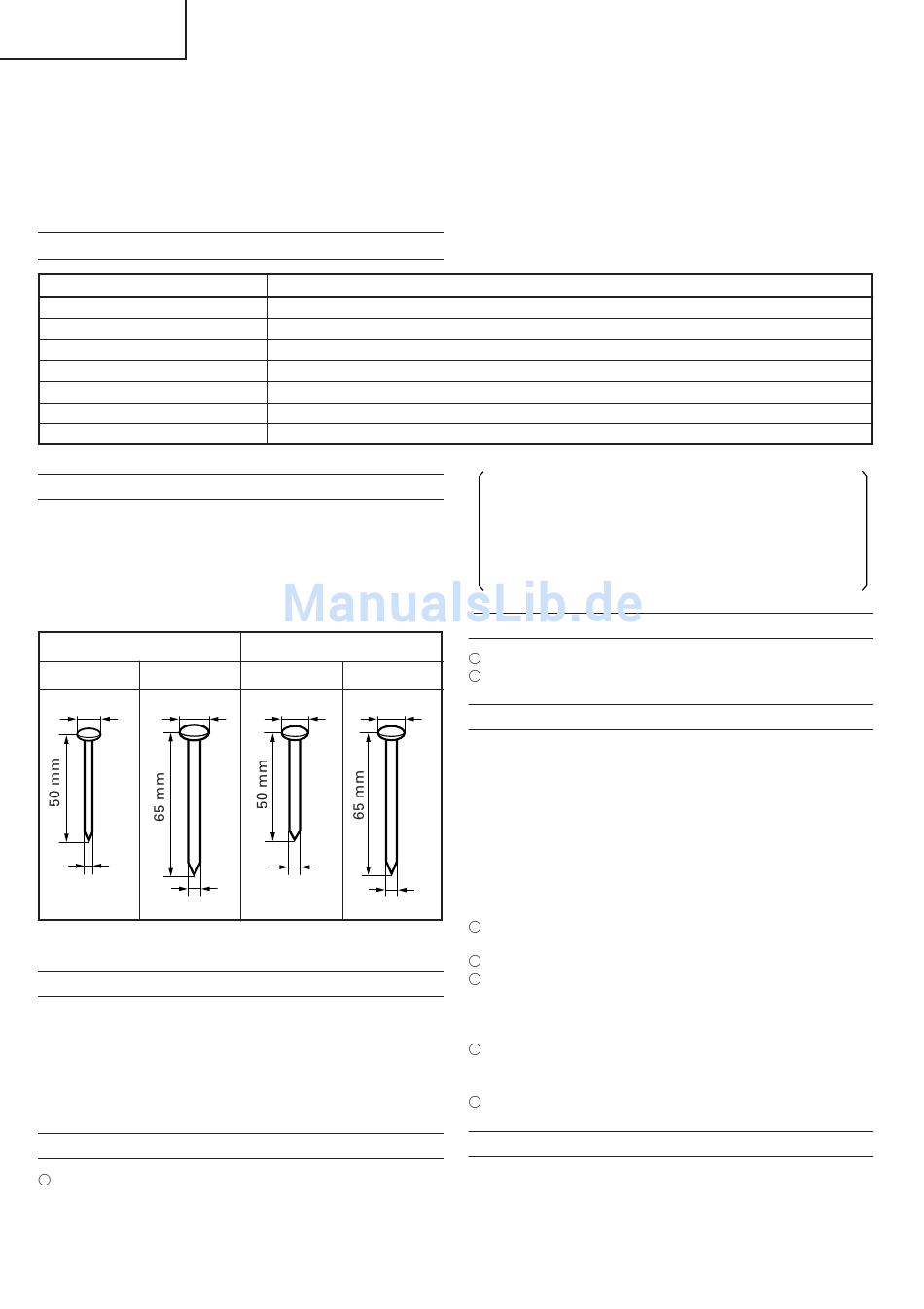

AUSWAHL DER NAGEL
Drahtverbundene Nägel und plastikverbundene Nägel
können mit diesem Werkzeug eingeschlagen werden.
Wählen Sie geeignete Nägel gem. Abb. Nägel, die nicht in
Abb. angegeben sind, können in diesem Gerät nciht
verarbeitet werden. Die Nägel sind magaziniert und
aufgerollt.
Drehtverbundene Nägel
Min.
Max.
6 mm
6,9 mm
2,5 mm
3,3 mm
Abb. Abmessungen
STANDARDZUBEHÖR
(1) Schutzbrille ................................................................. 1
(2) Innensechskantschlüssel für M4 ............................... 1
(3) Innensechskantschlüssel für M5 ............................... 1
(4) Innensechskantschlüssel für M6 ............................... 1
(5) Oelkanne ..................................................................... 1
(6) Gehäuse ...................................................................... 1
SONDERZUBEHÖR
Teilesatz für sequentielle Auslösung (Code Nr. 881-
012)
11
Kolben, druckluftgetrieben
4,9 – 8,3 bar
siehe Abb.
200 – 300 Stück (1 Coil)
290 mm (L) × 294 mm (H) × 128 mm (W)
2,7 kg
Kolben, druckluftgetrieben
6 mm
Plastikverbundene Nägel
Min.
Max.
6,8 mm
6,8 mm
2,8 mm
2,8 mm
25. Nehmen Sie Die Staubkappe nicht ab.
Arbeiten Sie niemals mit dem Gerät ohne
Staubkappe, um die Gefahr von umherfliegenden
Teilen des Verbindungsdrahtes der Nägel, Plastik
oder der Nägel selbst zu vermeiden.
Mit den Teilen für sequentielle Auslösung wird der
Nagel nur durch Ziehen am Abzug nach
Herunterdrücken des Druckhebels eingetrieben.
Durch Installieren dieser Teile kann Eintreiben von
Nägeln an nicht angemessenen Positionen und
unerwartetes Abfeuern von Nägeln durch ungewollte
Betätigung des Druckhebels verhütet werden.
ANWENDUNGEN
Wand-, Decken-und Bodenverkleidungen
Bau von Mobilhomes und Bauveränderungen
VORBEREITUNGEN VOR GEBRAUCH
1. Bereiten Sie den Schlauch vor
Achten Sie darauf, dass der Schlauch einen
Innendurchmesser von min. 6mm hat.
ACHTUNG:
Die
Luftdruckschläuche
Mindestarbeitsdruck
Maximumdrucks des Kompressorsystems haben,
jenachdem welcher von beiden höher ist.
2. Prüfen Sie die Sicherheit.
ACHTUNG:
Unbefugte Personen (insbes. Kinder) müssen von
dem Gerät ferngehalten werden.
Tragen Sie Schutzbrillen.
Prüfen Sie die Befestigungsschrauben, die den
Entlüftungsdeckel halten, etc. auf sicheren Sitz.
Untersuchen Sie das Gerät nach undichten Stellen
defekten oder rostigen Teilen.
Prüfen Sie, ob der Kontaktarm richtig arbeitet. Achten
Sie darauf, dass kein Schmutz an den beweglichen
Teilen des Kontaktarmes haftet.
Prüfen Sie nochmals die Funktionssicherheit.
VOR INBETRIEBNAHME
1. Prüfen Sie den Luftdruck
ACHTUNG:
Der Luftdruck muss konstant zwischen 4,9–8,3 bar
gehalten werden.
müssen
einen
von
150
Prozent
des
