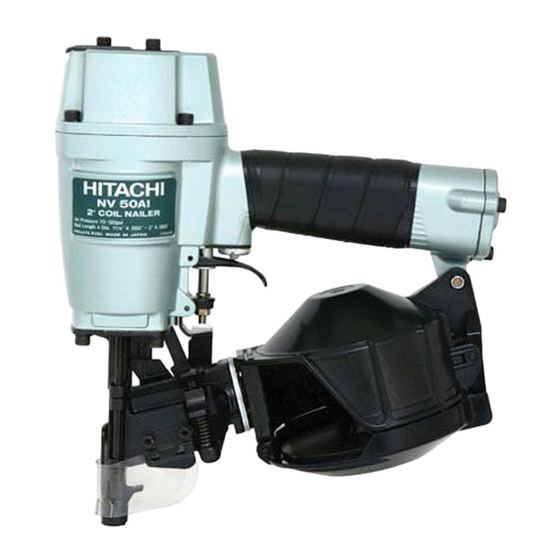

Hitachi NV 50A1 Bedienungsanleitung

Coil-nagler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen
COIL NAILER
COIL NAGLER
CLOUEUR POUR COILS
CHIODATRICE A BOBINA
TROMMELSPIJKERAPPARAAT
CLAVADORA PARA COILS
NV 50A1
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Leggete attentamente queste istruzioni prima dell'utilizzo.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
Handling instructions
Bedienungsanleitung
Mode d'emploi
Istruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de manejo
