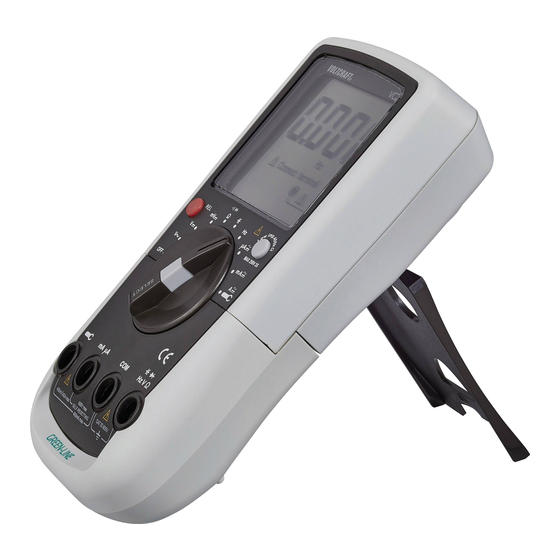

VOLTCRAFT VC265 Bedienungsanleitung

VOLTCRAFT VC265 Bedienungsanleitung

Digital-multimeter
Vorschau ausblenden Andere Handbücher für VC265:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Digital-Multimeter
B E DI EN UNGSANLEI T UNG
Digital Multimeter
OPERATING INSTRUCTIONS
Multimètre numérique
NOTICE D'EMPLOI
Digitale multimeter
GEBRUIKSAANWIJ ZI NG
Best.-Nr. / Item-No. /
N° de commande / Bestnr.:
12 45 22
VC265
12 45 23
VC280
®
Seite 4 - 30
Page 31 - 57
Page 58 - 86
Pagina 87 - 114
°
Version 04/11

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VOLTCRAFT VC265

  • Seite 1 Page 31 - 57 Multimètre numérique NOTICE D’EMPLOI Page 58 - 86 Digitale multimeter GEBRUIKSAANWIJ ZI NG Pagina 87 - 114 Best.-Nr. / Item-No. / N° de commande / Bestnr.: 12 45 22 VC265 12 45 23 VC280 ° Version 04/11...
  • Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe- triebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei- tergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.
  • Seite 4: Einführung

    Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-Leistungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenar- beit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
  • Seite 5: Inhaltsverzeichnis

    Lieferumfang ............................11 Display-Angaben und Symbole ......................11 Messbetrieb ............................12 a) Messgerät einschalten ........................12 b) Spannungsmessung „V“ ......................13 c) Strommessung „A“ bei VC265 ....................14 d) Strommessung „µA/mA“ bei VC280 ..................15 e) Zangen-Strommessung „A“ bei VC280 ..................16 f) Frequenzmessung ........................18 g) Widerstandsmessung ........................18 h) Diodentest ..........................19...
  • Seite 6: Bestimmungsgemäße Verwendung

    Zubehör darf nicht in der Überspannungskategorie CAT IV (z.B. an der Quelle der Nieder- spannungsinstallation) eingesetzt werden. - Messen von Gleich- und Wechselspannungen bis max. 600 V - Messen von Gleich- und Wechselstrom bis max. 10 A bei VC265 bzw. 40 A über Zangenstromwandler bei VC280 - Frequenzmessung bis 10 MHz - Messen von Kapazitäten bis 100 µF...
  • Seite 7: Bedienelemente

    14 Klappbarer Aufstellbügel 15 Batteriefach 16 Batterie- und Sicherungsabdeckung 17 Stromsicherung F1 FF 0,5A H 1000 V (bei VC280 selbstrücksetzend) 18 Stromsicherung F2 F 10 A H 1000 V (nur VC265) Zangenstromwandler CLA40 (nur für VC280) 19 Fühlbare Griffbereichsmarkierung 20 Zangenöffnungshebel...
  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
  • Seite 9 Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
  • Seite 10: Produktbeschreibung

    Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige dargestellt. Die Messwertanzeige des DMM umfasst 4000 Counts (Count = kleinster Anzeigewert). Bei VC265 erfolgt die Messung von Spannung und Strom als Echteffektivwert (TrueRMS), bei VC280 wird der arith- metische Mittelwert angezeigt.
  • Seite 11: Lieferumfang

    Lieferumfang Multimeter mit angespritztem Gummischutz Zangenstromwandler CLA40 (nur bei VC280) 9V Block-Batterie 2 Micro-Batterien (Typ AAA, nur bei VC280) Sicherheitsmessleitungen Bedienungsanleitung Display-Angaben und Symbole Die Symbole und Angaben sind je nach Modell unterschiedlich vorhanden. Dies ist eine Aufstellung aller möglichen Symbole und Angaben der Serie VC200. Delta-Symbol für Relativwertmessung (=Bezugswertmessung) Autorange steht für „Automatische Messbereichswahl“...
  • Seite 12: Messbetrieb

    Messbetrieb Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Kontrollieren Sie vor Messbeginn das angeschlossene Messzubehör auf Beschädi- gungen wie z.B.
  • Seite 13: B) Spannungsmessung „V

    b) Spannungsmessung „V“ Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „V “. Für kleine Spannungen bis max. 400 mV wählen Sie den Mess - bereich „mV “...
  • Seite 14: Strommessung "A" Bei Vc265

    Strommessung „A“ bei VC265 Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten.
  • Seite 15: Strommessung "Μa/Ma" Bei Vc280

    “ oder „mA “. - In der Tabelle sind die unterschiedlichen Messfunktionen und die möglichen Messbereiche ersicht- lich. Wählen Sie den Messbereich und die zugehörigen Messbuchsen. Messfunktion VC265 Messbuchsen µA <4000 µA COM + mAµA 4000 µA – 399 mA COM + mAµA...
  • Seite 16: Zangen-Strommessung "A" Bei Vc280

    e) Zangen-Strommessung „A“ bei VC280 Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten. Der Messbereich „Zangenstrommessung“...
  • Seite 17 Einzelstrommessung: Leckstrommessung Bei dieser Messung wird der Strom Bei der Leckstrommessung werden Zu- und gemessen, der durch einen Verbraucher Rückleitung umschlossen. Bei korrekter Funktion fließt. Achten Sie darauf, immer nur darf kein Messwert angezeigt werden. Erfolgt einen Stromleiter zu umschließen, da sich dennoch eine Anzeige, so kann dies auf ein sonst die Ströme der Zu- und Rückleitung Stromleck hinweisen.
  • Seite 18: Frequenzmessung

    f) Frequenzmessung Das DMM kann die Frequenz einer Signalspannung von 10 Hz - 10 MHz messen und anzeigen. Zur Messung von Frequenzen gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „Hz“. Im Dis- play erscheint „Hz“.
  • Seite 19: Diodentest

    h) Diodentest Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. - Schalten Sie das DMM ein und wählen den Messbereich - Drücken Sie die Taste „SELECT“ (9) um die Messfunktion umzuschalten. Im Display erscheint das Diodensymbol.
  • Seite 20: Kapazitätsmessung

    j) Kapazitätsmessung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität. - Schalten Sie das DMM ein und wählen den Messbereich - Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COM-Messbuchse (8).
  • Seite 21: Low Imp. 400 Kω -Funktion

    Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden. Das Messgerät ist bis auf eine gelegentliche Reinigung und den Sicherungswechsel (nur bei VC265) absolut wartungsfrei. Den Sicherungs- und Batteriewechsel finden Sie im Anschluss.
  • Seite 22: Reinigung

    Reinigung Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise: Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen vom Messgerät und von allen Messobjekten getrennt werden.
  • Seite 23: Sicherungswechsel (Nur Vc265)

    Sicherungswechsel (nur VC265) Die Strommessbereiche sind mit Hochleistungssicherungen abgesichert. Ist keine Messung in diesem Bereich mehr möglich, muss die Sicherung ausgewechselt werden. Zum Auswechseln gehen Sie wie folgt vor: - Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten Sie das DMM aus.
  • Seite 24 Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGE- FAHR! Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören. Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haustieren verschluckt werden.
  • Seite 25: Entsorgung

    Entsorgung Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt. Entsorgung von gebrauchten Batterien! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;...
  • Seite 26: Behebung Von Störungen

    Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autori- sierten Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfü- gung: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7.
  • Seite 27: Technische Daten

    Technische Daten Anzeige............4000 Counts (Zeichen) Messrate............ca. 2-3 Messungen/Sekunde Messleitungslänge ........je ca. 90 cm Messimpedanz ..........>10MΩ (V-Bereich) Betriebsspannung........9V Blockbatterie (VC265/VC280) 2x AAA (CLA40) Arbeitsbedingungen ........0 bis 30°C (<75%rF), >30 bis 40°C (<50%rF) Betriebshöhe ..........max. 2000 m Lagertemperatur ..........-10°C bis +50°C Masse (DMM) ..........ca. 380 g Abmessungen DMM (LxBxH) ......185 x 91 x 43 (mm)
  • Seite 28 Gleichstrom Bereich Genauigkeit Auflösung VC265 VC280 400 µA 0,1 µA ±(1,3% + 3) ±(1,3% + 3) 4000 µA 0,001 mA 40 mA 0,01 mA ±(1,5% + 5) ±(1,5% + 5) 400 mA 0,1 mA ±(4,6% + 39) 0,001 A ±(1,8% + 8)
  • Seite 29 Widerstand Bereich Genauigkeit Auflösung VC265 VC280 400 Ω ±(1,6% + 3) ±(1,6% + 3) 0,1 Ω 4 kΩ 0,001 kΩ 40 kΩ ±(1,3% + 3) ±(1,3% + 3) 0,01 kΩ 400 kΩ 0,1 kΩ 4 MΩ ±(1,6% + 3) ±(1,6% + 3) 0,001 MΩ...
  • Seite 30 Messtoleranzen Zangenstromwandler CLA40 Messbereich 0,5 - 40 A Auflösung 0,01 A Toleranz ± (2% + 5) Ausgang 10 mV/A Frequenzbereich 50/60 Hz Zangenöffnung 20 mm DC-Zero-Offseteinstellung ± 30 mV DC-Zero-Grundabweichung ± 0,050 A AC-Zero-Grundabweichung 0,100 A (max.) Spannungsversorgung 2 x Micro-Batterie (AAA, R03) Messkabellänge Max.
  • Seite 31: Introduction

    With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist or as a pro- fessional user. Voltcraft® offers reliable technology and a great price-performance-ratio.
  • Seite 32 Measuring ..............................39 a) Switching on the Measuring Instrument ..................39 b) Voltage Measuring “V” ........................40 c) Current Measurement “A“ at VC265 ..................41 d) Measuring Current “µA/mA” at VC280 ..................42 e) Current Probe Measurement “A“ at VC280 ................43 f) Frequency Measuring ........................45 g) Resistance Measuring ........................45...
  • Seite 33: Intended Use

    - Measurement of direct and alternating voltage up to a maximum of 600 V - Measurement of direct and alternating current up to 10 A at VC265 or 40 A by probe converter at VC280 - Frequency measurement up to 10 MHz - Capacity measuring up to 100 µF...
  • Seite 34: Operating Controls

    Display with explanation of connections REL key Rotary control mAµA measuring jack 10 A measuring socket (for VC265), Current probe measuring socket for VC280 VΩ measuring jack (with commensurability “Plus”) COM measuring jack (reference potential, “Minus”) SELECT button for function switching (AC/DC, diode/feedthrough) 10 “Low Imp.
  • Seite 35: Safety Information

    Safety Information Please read through the operating instructions completely before using the product for the first time; they include important information necessary for correct operation. The guarantee/warranty will be void if damage is incurred resulting from non-compliance with the operating instructions. We assume no liability for any consequential damage! We do not assume any liability for property damage and personal injury caused by improper use or non-compliance with the safety instructions! In such cases the war- ranty/guarantee is void.
  • Seite 36 For safety and licensing reasons (CE), unauthorised conversion and/or modification of the device is not permitted. Consult an expert when in doubt as to the operation, the safety or the connection of the device. meters and accessories are not toys and have no place in the hands of children. On industrial sites, the accident prevention regulations of the association of the industrial workers’...
  • Seite 37: Product Description

    The multimeter (referred to as DMM in the following) indicates measured values on the digital display. The measured value display of the DMM comprises 4000 counts (count = smallest display value). For the VC265, current and voltage are measured as true effective value (TrueRMS), for the VC280 the arithmetic average is displayed.
  • Seite 38: Scope Of Delivery

    Scope of Delivery Multimeter with spay-cast rubber protection Probe converter CLA40 (VC280 only) 9V block battery 2 micro batteries (type AAA, VC280 only) Safety measuring cable Operating instructions Display Indications and Symbols The symbols and indications are different for each model. This is a summary of all possible symbols and information of the VC200 series.
  • Seite 39: Measuring

    Measuring Do not exceed the maximum permitted input values. Do not touch any circuits or parts of circuits if there could be voltages higher than 50 V ACrms or 75 V DC present within them. Danger to life! Before measuring, check the connected measuring accessories for damage such as, for example, cuts, cracks or squeezing.
  • Seite 40: B) Voltage Measuring "V

    b) Voltage Measuring “V” Proceed as follows to measure DC voltages “DC“ (V - Switch on the DMM and select measuring range “V ”. For lower voltages up to max. 400 mV, select the measuring range “mV “ - Plug the red measuring lead into the V measuring socket (7) and the black measuring lead into the COM measuring socket (8).
  • Seite 41: C) Current Measurement "A" At Vc265

    Current Measurement “A“ at VC265 Do not exceed the maximum permitted input values. Do not touch any circuits or parts of circuits if there could be voltages higher than 50 V ACrms or 75 V DC present within them. Danger to life! The voltage in the measuring circuit may not exceed 600 V.
  • Seite 42: D) Measuring Current "Μa/Ma" At Vc280

    ” or “mA ”. - The table shows the different measuring functions and possible measuring ranges. Select your mea- suring range and the respective measuring jacks. Measuring function VC265 Measuring jacks µA <4000 µA COM + mAµA 4000 µA – 399 mA COM + mAµA...
  • Seite 43: E) Current Probe Measurement "A" At Vc280

    e) Current Probe Measurement “A“ at VC280 Do not exceed the maximum permitted input values. Do not touch any circuits or parts of circuits if there could be voltages higher than 50 V ACrms or 75 V DC present within them. Danger to life! The voltage in the measuring circuit may not exceed 600 V.
  • Seite 44 Single current measurement: Leakage current measurement For this measurement, the current For leakage current measurements, supply and flowing through a consumer is backflow are enclosed. At proper function measured. Ensure that only one conductor no measured value must be displayed. Where at a time is enclosed, because otherwise a display is shown anyway, this may indicate the supply and backflow currents...
  • Seite 45: F) Frequency Measuring

    f) Frequency Measuring The DMM can be used to measure and indicate signal voltage frequencies from 10 Hz to 10 MHz. Proceed as follows to measure frequencies: - Switch on the DMM and select measuring range “Hz”. The display reads “Hz”.
  • Seite 46: Diode Test

    h) Diode Test Make sure that all the circuit parts, switches and components and other objects of measurement are disconnected from the voltage and discharged. - Switch on the DMM and select measuring range - Press “SELECT” (9) button to switch measurement functions. The diode symbol appears in the display.
  • Seite 47: J) Capacity Measuring

    j) Capacity Measuring Make sure that all the circuit parts, switches and components and other objects of measurement are disconnected from the voltage and discharged. With electrolyte capacitors, ensure that you observe the polarity. - Switch on the DMM and select measuring range - Plug the red measuring lead into the V measuring socket (7) and the black measuring lead into the COM measuring socket (8).
  • Seite 48: Low Imp. 400 Kω Function

    Low imp. 400 kΩ Function This function may only be used for voltages of a max. of 250 V and a max. of 3 seconds! This measuring function enables reduction of the measuring impedance from 10 MΩ to 400 kΩ . Through the reduction of the measuring impedance, possible phantom voltages are suppressed, which could falsify the measuring result.
  • Seite 49: Cleaning

    Cleaning Always observe the following safety instructions before cleaning the device: Live components may be exposed if covers are opened or parts are removed (unless this can be done without tools). The connected lines must be disconnected from the measuring device and all mea- suring objects prior to cleaning or repairing the device.
  • Seite 50: Fuse Replacement (Vc265 Only)

    Fuse Replacement (VC265 only) The current measuring ranges are protected by high-performance fuses. If measuring in this range is no longer possible, you have to change the fuse. Proceed as follows for fuse replacement: - Separate the connected measuring lines from the measuring circuit and the measuring device. Switch the DMM off.
  • Seite 51 Never operate the measurement device when it is open. !RISK OF FATAL INJURY! Do not leave flat batteries in the device. Even batteries protected against leaking can corrode and thus release chemicals which may be detrimental to your health or destroy the battery compartment.
  • Seite 52: Disposal

    Disposal Old electronic devices are recyclable and should not be disposed of in the household waste. At the end of its service life, dispose of the product at the community collection point according to the relevant statutory regulations. It is prohibited to dispose of the device in the household waste.
  • Seite 53: Troubleshooting

    Repairs other than those described above may only be carried out by an authorised specialist. If you have queries about handling the measuring device, our technical support is available under the following telephone number: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-No. 0180 / 586,582 7.
  • Seite 54: Technical Data

    Measuring rate ..........approx. 2-3 measuring operations/second measuring line length ........Approx. 90 cm each Measuring impedance ........>10MΩ (V range) Operating voltage ........9V block battery (VC265/VC280) 2x AAA (CLA40) Working conditions ........0 to 30°C (<75%rF), >30 to 40°C (<50%rF) Operating altitude ........max. 2,000 m Storage temperature........-10°C to +50°C...
  • Seite 55 Direct current Range Accuracy Resolution: VC265 VC280 400 µA 0.1 µA ±(1.3% + 3) ±(1.3% + 3) 4000 µA 0.001 mA 40 mA 0.01 mA ±(1.5% + 5) ±(1.5% + 5) 400 mA 0.1 mA ±(4.6% + 39) 0.001 A ±(1.8% + 8)
  • Seite 56 Resistance: Range Accuracy Resolution: VC265 VC280 400 Ω ±(1,6% + 3) ±(1,6% + 3) 0.1 Ω 4 kΩ 0.001 kΩ 40 kΩ ±(1,3% + 3) ±(1,3% + 3) 0.01 kΩ 400 kΩ 0.1 kΩ 4 MΩ ±(1,6% + 3) ±(1,6% + 3) 0.001 MΩ...
  • Seite 57 Measuring tolerances CLA40 probe converter Measuring range 0.5 - 40 A Resolution: 0.01 A Tolerance ± (2% + 5) Output 10 mV/A Frequency range 50/60 Hz Probe opening 20 mm DC zero offset settings ± 30 mV DC zero basic deviation ±...
  • Seite 58: Introduction

    Introduction Cher client, Vous avez pris une très bonne décision en achetant ce produit Voltcraft® et nous vous en remer- cions. Vous avez acquis un produit de qualité supérieure issu d’une marque se distinguant par sa compétence technique et une innovation permanente dans le domaine de la métrologie et de la technique de charge et de réseau.
  • Seite 59 Mise en marche de l’appareil de mesure ..................66 b) Mesure de la tension “V” ......................67 c) Mesure du courant “A” avec VC265 ..................68 d) Mesure du courant “µA/mA” avec VC280 ..................69 e) Mesure du courant “A” avec VC280 ..................70 f) Mesure des fréquences ......................72...
  • Seite 60: Utilisation Conforme

    CAT IV (par ex. à la source de l’installation de basse tension). - Mesure des tensions continue et alternative de max. 600 V. - Mesure des courants continu et alternatif jusqu´à 10 A maximum avec VC265 ou 40 A par pince ampérométrique avec VC280 - Mesure des fréquences jusqu´à...
  • Seite 61: Éléments De Commande

    Touche REL Bouton rotatif Douille de mesure mAµA Douille de mesure de 10 A (pour VC265), douille de mesure ampérométrique avec VC280 Douille de mesure VOhm (pour grandeurs continues « Plus ») Douille de mesure COM (potentiel de référence, “Moins”) Touche “SELECT”...
  • Seite 62: Consignes De Sécurité

    Consignes de sécurité Lisez intégralement le mode d’emploi avant la mise en service de l’appareil ; il conti- ent des consignes importantes pour son bon fonctionnement. Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, nous n’assumons aucune responsabilité...
  • Seite 63 Pour des raisons de sécurité et d’homologation (CE), les transformations et/ou modifications de l’ap- pareil réalisées à titre individuel, sont interdites. Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur des questions de sécurité ou de branchement. Les appareils de mesure et les accessoires ne sont pas des jouets, ne les laissez pas à...
  • Seite 64: Description Du Produit

    L’affichage des valeurs de mesure du DMM comprend 4000 counts (count = la plus petite valeur qui peut être affichée). Avec VC265, la mesure de la tension et de l’intensité est effectuée comme une mesure de la valeur efficace réelle (TrueRMS), avec VC280 la valeur moyenne arithmétique est indiquée.
  • Seite 65: Contenu De La Livraison

    Contenu de la livraison Multimètre avec protection en caoutchouc solide Pince ampérométrique CLA40 (seulement pour VC280) Pile bloc de 9V 2 piles rondes (type AAA, seulement pour VC280) Câbles de mesure de sécurité Mode d’emploi Indications apparaissant à l’écran et symboles Les symboles et les indications diffèrent selon le modèle.
  • Seite 66: Mode De Mesure

    Nanofarad (exp.-9 ; unité de capacité électrique, symbole µF Microfarad (exp.-6) Mode de mesure Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez aucun circuit ou aucune partie des circuits en présence de tensions supérieures à 50 V ACrms ou à...
  • Seite 67: B) Mesure De La Tension "V

    b) Mesure de la tension “V” Pour mesurer les tensions continues « DC » (V ), procédez comme suit : - Allumez le DMM et choisissez la plage de mesure “V ”. Sélec- tionnez la plage “mV” pour des petites tensions de maximum 400 mV - Enfichez le câble de mesure rouge dans la douille de mesure V (7) et le câble noir dans la douille COM (8).
  • Seite 68: C) Mesure Du Courant "A" Avec Vc265

    Mesure du courant “A” avec VC265 Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez aucun circuit ou aucune partie des circuits en présence de tensions supérieures à 50 V ACrms ou à 75 V DC. Danger de mort ! La tension maximale admissible dans le circuit de mesure du courant ne doit pas dépasser 600 V.
  • Seite 69: D) Mesure Du Courant "Μa/Ma" Avec Vc280

    ” ou “mA ”. - Le tableau indique les différentes fonctions de mesure et les plages de mesure possibles. Sélec- tionnez la plage de mesure et les douilles correspondantes. Fonction de mesure VC265 Douilles de mesure µA <4000 µA COM + mAµA 4000 µA –...
  • Seite 70: E) Mesure Du Courant "A" Avec Vc280

    Pour la mesure de courants alternatifs jusqu’à 400 mA max., procédez comme décrit précédem- ment. - Allumez le DMM et choisissez la plage de mesure “µA ” ou “mA ”. Pour commuter dans la plage AC, appuyez sur la touche «SELECT». L’écran affiche “AC”. Chaque nouvelle pression vous fait revenir à...
  • Seite 71 Il peut arriver qu’il soit impossible d’atteindre exactement la position zéro du fait d’influen- ces extérieures (par ex. 0,063 A etc.). Dans ce cas l’erreur Offset reste linéaire sur toute la plage de mesure et peut être retranchée de la valeur de mesure. Cela n’affecte en aucun cas la mesure.
  • Seite 72: F) Mesure Des Fréquences

    Pour la mesure de courants alternatifs jusqu’à 40 A max., procédez comme décrit précédem- ment. - Allumez le DMM et choisissez la plage de mesure « ». Pour commuter dans la plage AC, appuyez sur la touche «SELECT». L’écran affiche “AC”. Chaque nouvelle pression vous fait revenir à...
  • Seite 73: G) Mesure Des Résistances

    g) Mesure des résistances Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesurer et autres objets de mesure sont impérativement hors tension et déchargés. Pour la mesure de la résistance, procédez comme suit : - Allumez le DMM et choisissez la plage de mesure “Ω ”. - Enfichez le câble de mesure rouge dans la douille de mesure Ω...
  • Seite 74: Test De Diodes

    h) Test de diodes Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesurer et autres objets de mesure sont impérativement hors tension et déchargés. - Allumez le DMM et choisissez la plage de mesure - Pour commuter dans la fonction de mesure, appuyez sur la touche “SELECT”...
  • Seite 75: J) Mesure Des Capacités

    j) Mesure des capacités Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesurer et autres objets de mesure sont impérativement hors tension et déchargés. Respectez impérativement la polarité des condensateurs électrolytiques. - Allumez le DMM et choisissez la plage de mesure - Enfichez le câble de mesure rouge dans la douille de mesure V (7) et le câble noir dans la douille COM (8).
  • Seite 76: Fonction Low Imp. 400 Kohm

    Généralités Afin de garantir la précision du multimètre pendant une période prolongée, il doit être calibré une fois par Hormis un nettoyage occasionnel et un remplacement de fusibles (seulement avec VC265), l´instrument de mesure ne nécessite pas d’entretien. Vous trouverez ci-après toutes les indications concernant le remplacement de la pile et du fusible.
  • Seite 77: Nettoyage

    Nettoyage Avant de procéder au nettoyage de l’appareil, il est impératif de respecter les consignes de sécurité sui- vantes : L’ouverture de caches ou le démontage de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu·il est possible d’effectuer ces procédures manuellement. Avant tout entretien ou réparation, il convient de débrancher les câbles connectés de l´instrument de mesure et de tous les objets de mesure.
  • Seite 78: Remplacement De Fusible (Uniquement Vc265)

    Remplacement de fusible (uniquement VC265) Les deux plages de mesure de courant sont protégées par des fusibles HPC. S´il est impossible d´effectuer une mesure dans cette plage, vous devez dans ce cas remplacer le fusible. Procédez comme suit pour changer le fusible: - Débranchez les câbles de mesure connectés du circuit et de votre instrument de mesure.
  • Seite 79 N’utilisez en aucun cas l’instrument de mesure lorsqu’il est ouvert. ! DANGER DE MORT ! Ne laissez pas les piles usagées dans l´instrument de mesure, car même si elles sont conçues pour ne pas fuir, elles peuvent corroder, libérant ainsi des substances chi- miques nuisibles pour la santé...
  • Seite 80: Élimination

    Élimination Les appareils électroniques usagés sont des matières recyclables qui ne doivent pas être jetées dans les ordures ménagères. Si l’appareil arrive au terme de sa durée de vie, il con- viendra de l’éliminer conformément aux prescriptions légales en vigueur auprès des cent- res de récupération de votre commune.
  • Seite 81: Dépannage

    Si vous deviez avoir des questions concernant la manipulation de l´instrument de mesure, notre support technique est à votre disposition par téléphone au numéro suivant : Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7.
  • Seite 82: Caractéristiques Techniques

    Cadence d’acquisition ........env. 2 à 3 mesures/seconde Longueur des câbles de mesure ....env. 90 cm chacun Impédance de mesure ........>10MΩ (plage V) Tension de service ........pile bloc 9 V (VC265/VC280) 2x AAA (CLA40) Conditions de travail ........0 à 30°C (<75%rF), >30 à 40°C (<50%rF) Hauteur de service ........max.
  • Seite 83 Tension alternative Plage Précision Résolution VC265 VC280 0,001V 40 V ±(1,3% + 7) ±(1,5% + 8) 0,01 V 400 V 0,1 V 600 V ±(1,3% + 7) ±(1,5% + 8) Divers Gamme de fréquence Gamme de fréquence 40 – 400 Hz ; Valeur moyenne 40 Hz - 1 kHz ;...
  • Seite 84 Courant alternatif Plage Précision Résolution VC265 VC280 400 µA 0,1 µA ±(1,6% + 3) ±(1,6% + 3) 4000 µA 0,001 mA 40 mA 0,01 mA ±(2,0% + 5) ±(2,0% + 5) 400 mA 0,1 mA ±(4,6% + 39) 0,001 A ±(2,0% + 8)
  • Seite 85 Capacité Plage Précision Résolution VC265 VC280 40 nF ±(3,9% + 10) ±(3,9% + 10) 0,01 nF 400 nF 0,1 nF 4 µF ±(3,9% + 5) ±(3,9% + 5) 0,001 µF 40 µF 0,01 µF 100 µF ±(5,2% + 5) ±(5,2% + 5) 0,1 µF...
  • Seite 86 Tolérances de mesure de la pince ampérométrique CLA40 Plage de mesure 0,5 à 40 A Résolution 0,01 A Tolérance ± (2% + 5) Sortie 10 mV/A Gamme de fréquences 50/60 Hz Ouverture de la pince 20 mm Réglage de la déviation par rapport au zéro DC ±...
  • Seite 87: Inleiding

    Voltcraft® biedt u betrouwbare technologie met een buitengewoon gunsti- ge verhouding van prijs en prestaties. Wij zijn ervan overtuigd: uw keuze voor Voltcraft is tegelijkertijd het begin van een langdurige en prettige samenwerking. Veel plezier met uw nieuwe Voltcraft®-product!
  • Seite 88 Leveringsomvang ..........................94 Displaygegevens en symbolen ......................94 Meetbedrijf ............................95 a) Meetapparaat inschakelen ......................95 b) Spanningsmeting „V“ ........................96 c) Stroommeting “A” bij VC265 ......................97 d) Stroommeting “µA/mA” bij VC280 ....................98 e) Tangen-stroommeting “A” bij VC280 ..................99 f) Frequentiemeting ........................101 g) Weerstandsmeting ........................101 h) Diodetest ..........................102...
  • Seite 89: Voorgeschreven Gebruik

    250 V en alleen voor slechts max. 3 s. VC265 en VC280 werken met een gangbare, 9V alkalische blokbatterij. De tangtransformator heeft 2 microbatterijen (type AAA) nodig. Het gebruik is alleen toegestaan met de aangegeven batterijtypen.
  • Seite 90: Bedieningselementen

    14 Inklapbare standaard 15 Batterijvak 16 Batterij- en zekeringsdeksel 17 Stroomzekering F1 FF 0,5A H 1000 V (bij VC 280 zelfherstellend) 18 Stroomzekering F2 F 10 A H 1000 V (enkel VC265) Tangtransformator CLA40 (enkel voor VC280) 19 Tastbare handgreepmarkering 20 Tangopeningshendel...
  • Seite 91: Veiligheidsvoorschriften

    Veiligheidsvoorschriften Lees voor de ingebruikneming de volledige gebruiksaanwijzing door, deze bevat belangrijke aanwijzingen voor het juiste gebruik. Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen aanspra- kelijkheid! In dergelijke gevallen vervalt het recht op garantie.
  • Seite 92 Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het apparaat niet toegestaan. Raadpleeg een vakman wanneer u twijfelt over de werking, veiligheid of aansluiting van het apparaat. Meetapparaten en accessoires zijn geen speelgoed; houd deze buiten bereik van kinderen! In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
  • Seite 93: Productbeschrijving

    De meetwaarden worden op de multimeter (hierna DMM genoemd) digitaal weergegeven. Het display van de DMM bestaat uit 4000 counts (count = kleinst mogelijke displaywaarde). Bij VC265 gebeurt de meting van spanning en stroom als echte effectieve waarde (TrueRMS), bij VC 280 wordt het absoluut gemiddelde weergegeven.
  • Seite 94: Leveringsomvang

    Leveringsomvang Multimeter met passende, rubberen afscherming Tangtransformator CLA40 (enkel bij VC280) 9V-blokbatterij 2 microbatterijen (type AAA, enkel bij VC280) Veiligheidsmeetsnoeren Gebruiksaanwijzing Displaygegevens en symbolen Afhankelijk van het model zijn er verschillende symbolen en gegevens beschikbaar. Dit is een lijst van alle voorkomende symbolen en gegevens van de VC200-serie.
  • Seite 95: Meetbedrijf

    Meetbedrijf Zorg dat de max. toegestane ingangswaarden in geen geval worden overschreden. Raak schakelingen en schakeldelen niet aan als daarop een hogere spanning dan 50 V ACrms of 75 V DC kan staan! Levensgevaarlijk! Controleer voor aanvang van de meting de aangesloten meettoebehoren op bescha- digingen, zoals sneden, scheuren of afknellingen.
  • Seite 96: B) Spanningsmeting „V

    b) Spanningsmeting „V“ Voor het meten van gelijkspanningen “DC” (V ) gaat u als volgt te werk: - Schakel de DMM in en kies het meetbereik „V “. Voor kleine spanningen tot max. 400 mV kiest u het meet bereik “mV ”...
  • Seite 97: C) Stroommeting "A" Bij Vc265

    Stroommeting “A” bij VC265 Zorg dat de max. toegestane ingangswaarden in geen geval worden overschreden. Raak schakelingen en schakeldelen niet aan als daarop een hogere spanning dan 50 V ACrms of 75 V DC kan staan! Levensgevaarlijk! De spanning in het meetcircuit mag 600 V niet overschrijden Metingen in het >5 A-gebied mogen max.
  • Seite 98: D) Stroommeting "Μa/Ma" Bij Vc280

    - Schakel de DMM in en kies het meetbereik “µA “ of „mA “. - In de tabel kunnen de verschillende meetfuncties en de mogelijke meetbereiken bekeken worden. Selecteer een meetbereik en de bijbehorende meetbussen. Meetfunctie VC265 Meetbussen µA <4000 µA COM + mAµA 4000 µA – 399 mA COM + mAµA...
  • Seite 99: E) Tangen-Stroommeting "A" Bij Vc280

    e) Tangen-stroommeting “A” bij VC280 Zorg dat de max. toegestane ingangswaarden in geen geval worden overschreden. Raak schakelingen en schakeldelen niet aan als daarop een hogere spanning dan 50 V ACrms of 75 V DC kan staan! Levensgevaarlijk! De spanning in het meetcircuit mag 600 V niet overschrijden Het meetbereik “tangstroommeting”...
  • Seite 100 Enkelvoudige stroommeting: Lekstroommeting Bij deze meting wordt de stroom gemeten die Bij de lekstroommeting worden toevoer- en door een verbruiker vloeit. Let er daarom op terugvoerleiding omsloten. Bij correcte werking altijd alleen een stroomgeleider te omsluiten mag er geen meetwaarde worden weergegeven. aangezien anders de stromen van de toevoer- is er toch een weergave, dan kan dit op een en terugvoerleiding aan beide kanten wordt...
  • Seite 101: F) Frequentiemeting

    f) Frequentiemeting De DMM kan de frequentie van een signaalspanning tot 10 Hz - 10 MHz meten en weergeven. Voor het meten van frequenties gaat u als volgt te werk: - Schakel de DMM in en kies het meetbereik „Hz”. Op het scherm verschijnt “Hz”.
  • Seite 102: Diodetest

    h) Diodetest Controleer of alle te meten schakeldelen, schakelingen en componenten evenals andere meetobjecten absoluut spanningloos en ontladen zijn. - Schakel de DMM in en kies het meetbereik - Druk op de toets “SELECT” (9) om de meetfunctie om te schakelen. Op het display verschijnt het diodesymbool.
  • Seite 103: J) Capaciteitsmeting

    j) Capaciteitsmeting Controleer of alle te meten schakeldelen, schakelingen en componenten evenals andere meetobjecten absoluut spanningloos en ontladen zijn. Let bij elektrolyt-condensatoren absoluut op de polariteit. - Schakel de DMM in en kies het meetbereik - Steek het rode meetsnoer in de V-meetbus (7); het zwarte meetsnoer in de COM-meetbus (8).
  • Seite 104: Low Imp.-400 Kω -Functie

    Afgezien van een incidentele reinigingsbeurt en het vervangen van de batterij is het apparaat (enkel bij VC265) onderhoudsvrij. Het vervangen van batterij en zekeringen vindt u verderop in de gebruiksaanwijzing. Controleer regelmatig de technische veiligheid van het apparaat en de meetsnoeren,...
  • Seite 105: Reiniging

    Reiniging Neem altijd de volgende veiligheidsvoorschriften in acht voordat u het apparaat gaat schoonmaken: Bij het openen van deksels of het verwijderen van onderdelen, ook wanneer dit handmatig mogelijk is, kunnen spanningvoerende delen worden blootgelegd. Vóór reiniging of reparatie moeten de aangesloten snoeren van het meetapparaat en van alle meetobjecten worden gescheiden.
  • Seite 106: Zekeringswissel (Alleen Vc265)

    Zekeringswissel (alleen VC265) De stroommeetbereiken zijn beveiligd met hoogspanningszekeringen. Als er geen meting in dit bereik meer mogelijk is, moet de zekering worden vervangen. Voor het vervangen gaat u als volgt te werk: - Ontkoppel de aangesloten meetsnoeren van het meetcircuit en van uw meetapparaat. Schakel het meetapparaat uit.
  • Seite 107 Gebruik het meetapparaat in geen geval in geopende toestand. !LEVENSGEVAARLIJK! Laat geen lege batterijen in het meetapparaat aangezien zelfs batterijen die tegen lekken zijn beveiligd, kunnen corroderen, waardoor chemicaliën vrij kunnen komen die schadelijk zijn voor uw gezondheid of schade veroorzaken aan het apparaat. Laat batterijen niet achteloos rondslingeren.
  • Seite 108: Afvalverwijdering

    Afvalverwijdering Oude elektronische apparaten kunnen gerecycled worden en horen niet thuis in het huis- vuil. Indien het apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende wettelijke voorschriften te worden afgevoerd naar de gemeentelijke verzamel- plaatsen. Afvoer via het huisvuil is niet toegestaan. Verwijdering van verbruikte batterijen! Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle lege batterijen en accu’s in te leveren;...
  • Seite 109: Verhelpen Van Storingen

    Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkende vakman worden uitgevoerd. Bij vragen over het gebruik van het meetapparaat staat onze technische helpdesk onder het volgende telefoonnummer ter beschikking: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.nr. +49 ( 0)180 / 586,582 7.
  • Seite 110: Technische Gegevens

    Technische gegevens Weergave ............4000 counts (tekens) Meetsnelheid ..........ong. 2-3 metingen/seconde Lengte meetsnoeren........elk ca. 90 cm Meetimpedantie ..........>10MΩ (V-bereik) Voedingsspanning ........9V blokbatterij (VC265/VC280) 2x AAA (CLA40) Werkomstandigheden: ........0 tot 30°C (<75%rF), >30 tot 40°C (<50%rF) Gebruikshoogte ..........max. 2,000 m Opslagtemperatuur........-10°C tot +50°C Gewicht (DMM)..........ca.
  • Seite 111 Wisselspanning Bereik Nauwkeurigheid Resolutie VC265 VC280 0.001V 40 V ±(1,3% + 7) ±(1,5% + 8) 0.01 V 400 V 0.1 V 600 V ±(1,3% + 7) ±(1,5% + 8) Verdere tips Frequentiebereik 45 Hz - 1 kHz; Frequentiebereik 40 - TrueRMS;...
  • Seite 112 Wisselstroom Bereik Nauwkeurigheid Resolutie VC265 VC280 400 µA 0,1 µA ±(1,6% + 3) ±(1.6% + 3) 4000 µA 0.001 mA 40 mA 0,01 mA ±(2,0% + 5) ±(2,0% + 5) 400 mA 0.1 mA ±(4,6% + 39) 0,001 A ±(2,0% + 8)
  • Seite 113 Capaciteit Bereik Nauwkeurigheid Resolutie VC265 VC280 40 nF ±(3,9% + 10) ±(3,9% + 10) 0.01 nF 400 nF 0.1 nF 4 µF ±(3,9% + 5) ±(3,9% + 5) 0.001 µF 40 µF 0.01 µF 100 µF ±(5,2% + 5) ±(5,2% + 5) 0.1 µF...
  • Seite 114 Meettoleranties tangtransformator CLA40 Meetbereik 0.5 - 40 A Resolutie 0.01 A Tolerantie ± (2% + 5) Output 10 mV/A Frequentiebereik 50/60 Hz Tangopening 20 mm DC-zero-offsetinstelling ± 30 mV DC-zero-basisafwijking ± 0.050 A AC-zero-basisafwijking 0.100 A (max.) Voedingsspanning 2 x microbatterij (AAA R03) Meetsnoerlengte max.
  • Seite 118 These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved. ® © Copyright 2011 by Voltcraft Informations /légales dans nos modes d'emploi Ce mode d'emploi est une publication de la société Voltcraft ® , Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de).

Diese Anleitung auch für:

Vc280

Inhaltsverzeichnis
