Inbetriebnahme (Grundeinstellungen der Steuerung)
10.3.
Abschaltart einstellen
32

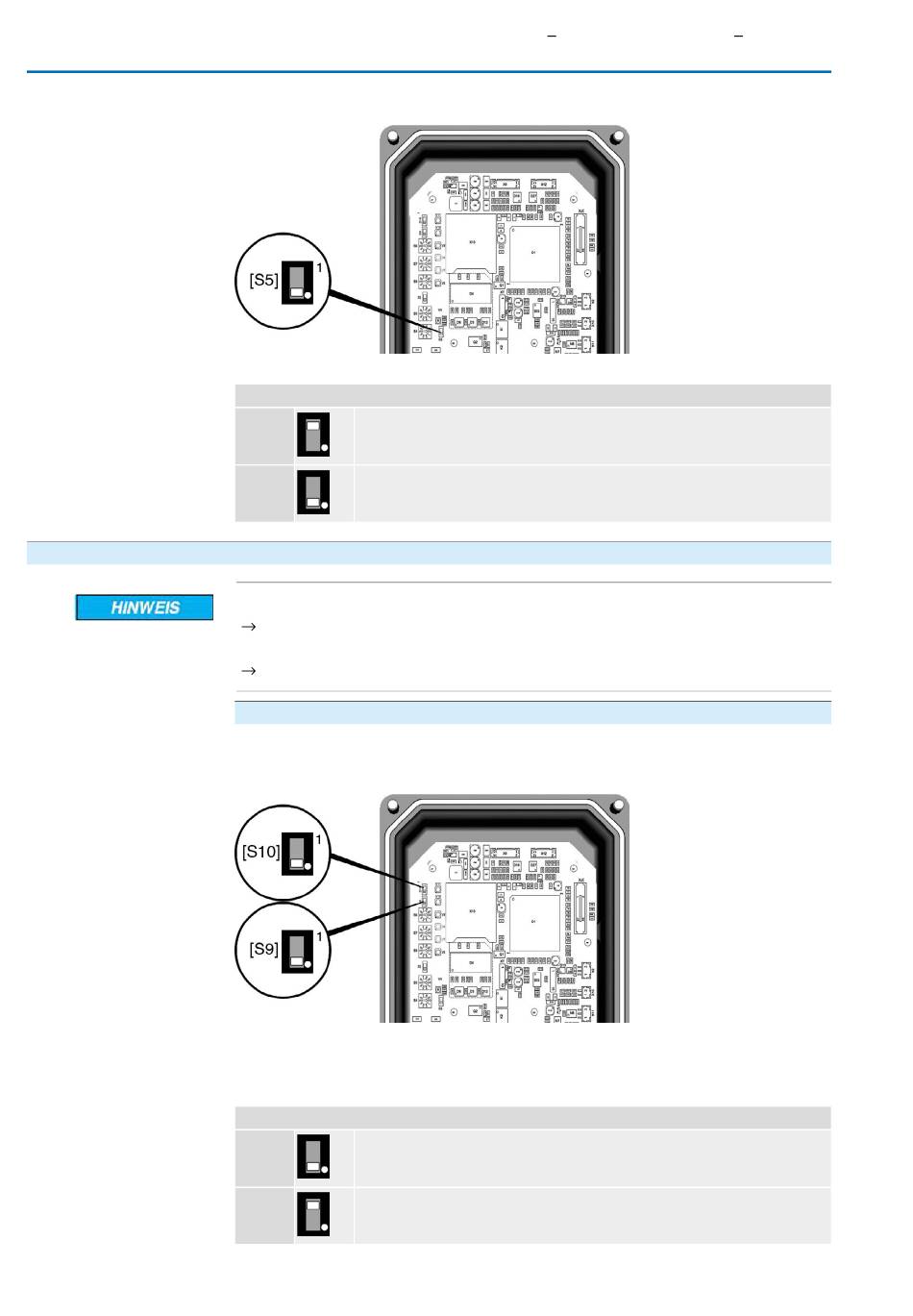

Bild 26: Schalter [S5] = Hardware/Software-Modus
Tabelle 12:
Funktionen Schalter [S5]
OFF
Hardware-Modus (Auslieferzustand)
(1)
Einstellung der Schalter [S2] bis [S4] und [S6] bis [S10] sind gültig. Die Werte können
über die Software AUMA CDT nicht verändert werden.
ON
Software-Modus (Schiebeschalter beim weißen Punkt)
(0)
Einstellungen der Schalter [S2] bis [S4] und [S6] bis [S10] sind NICHT relevant.
Die Einstellungen werden über Softwareparameter bestimmt.
Schäden an der Armatur durch falsche Einstellung!
Die Einstellung der Abschaltart (weg- oder drehmomentabhängig) muss auf die
Armatur abgestimmt sein.
Einstellung nur mit Zustimmung des Armaturenherstellers ändern.
Einstellung über Schalter
Voraussetzung: Schalter [S5] steht in Stellung OFF (Hardware-Modus).
Bild 27: Schalter Abschaltart
[S9]
Endlage AUF
[S10] Endlage ZU
Tabelle 13:
Funktionen Schalter [S9], [S10]
ON
wegabhängig; Schiebeschalter beim weißen Punkt
OFF
drehmomentabhängig
SVM 05.1
SVM 07.5 / SVMR 05.1
SVMR 07.5
Profinet
