Montage
12
4.
Kupplung [1] auf Armaturenwelle [2] aufsetzen und gegen axiales Verrutschen
mit Gewindestift [3] bzw. Spannscheibe und Schraube mit Federring [4] sichern.
Dabei Maße X, Y bzw. L einhalten (siehe Bild und Tabelle <Montagepositionen
Kupplung>).

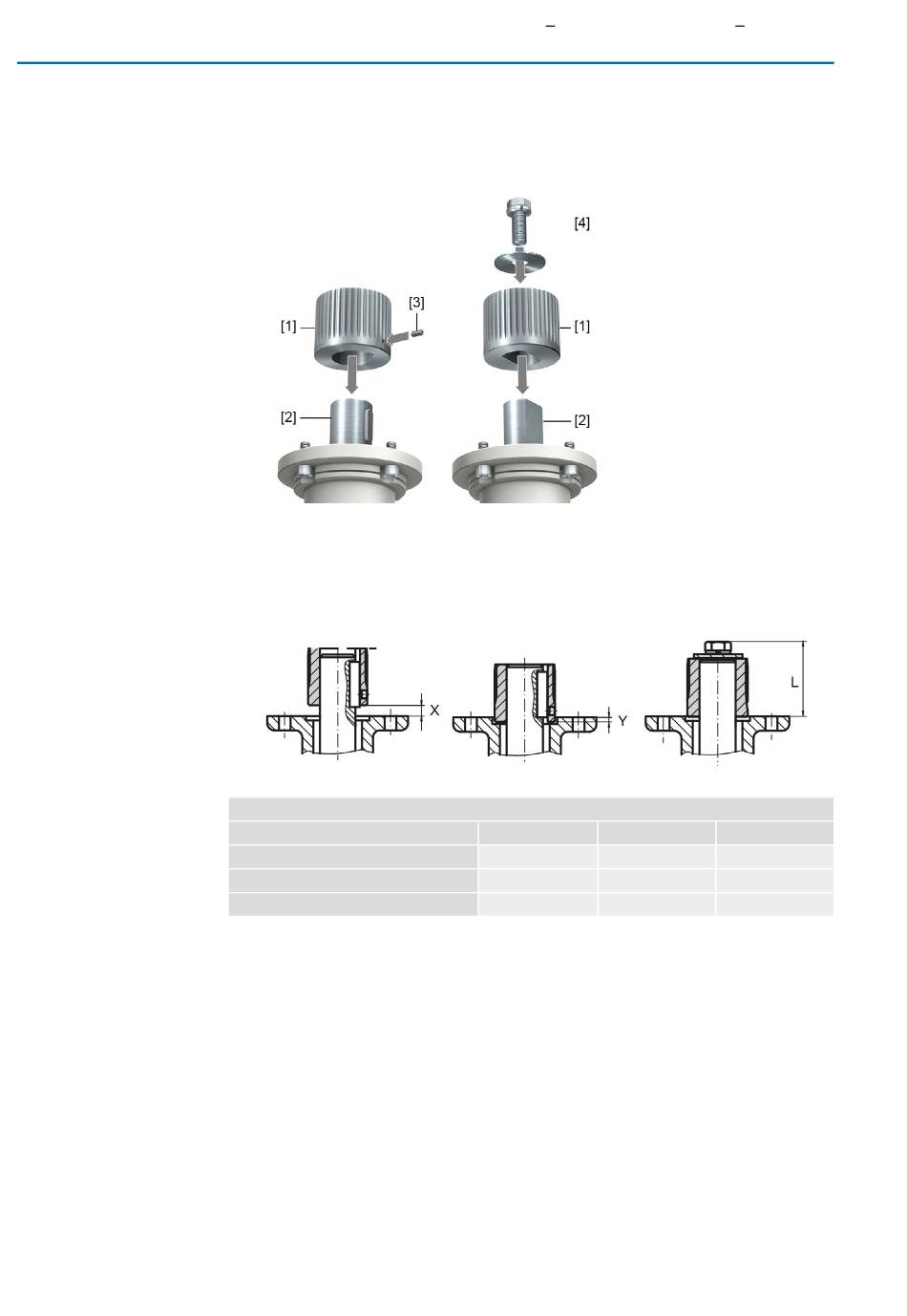

Bild 7: Beispiele: Kupplung aufsetzen
[1]
Kupplung
[2]
Armaturenwelle
[3]
Gewindestift
[4]
Spannscheibe und Schraube mit Federring
Bild 8: Montagepositionen Kupplung
Tabelle 3:
Montageposition der Kupplung mit Einbaumaßen gemäß AUMA Festlegung
Typ, Baugröße - Anschlussflansch
SVM/SVMR 05.1-F07
SVM/SVMR 07.1-F07
SVM/SVMR 07.5-F07
5.
Verzahnung auf Kupplung mit säurefreiem Fett gut einfetten (z.B. Gleitmo von
Fa. Fuchs).
SVM 05.1
SVM 07.5 / SVMR 05.1
X max [mm]
Y max [mm]
2,5
6
2,5
6
2,5
6
SVMR 07.5
Profinet
L max [mm]
40
50
50
