5.2.4.1. Ventilantrieb mit Anschlussform A anbauen
14
Zur Aufnahme von Schubkräften geeignet

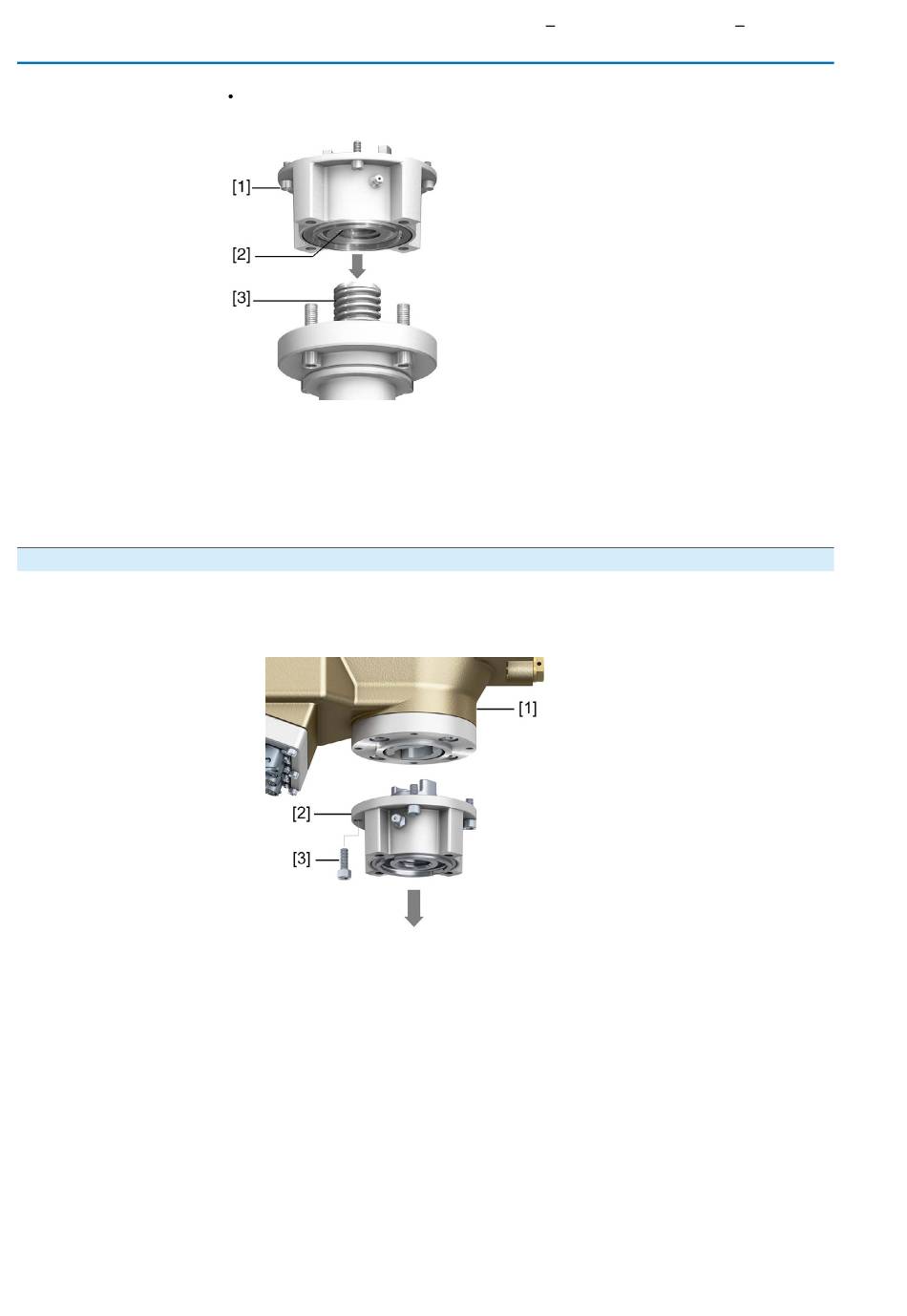

Bild 10: Anschlussform A
[1]
Anschlussflansch
[2]
Gewindebuchse
[3]
Armaturenspindel
Die Anschlussform A besteht aus einem Anschlussflansch [1] mit einer axial
gelagerten Gewindebuchse [2]. Die Gewindebuchse überträgt das Drehmoment von
der Kupplung des Stellantriebs auf die Armaturenspindel [3].
1.
Falls die Anschlussform A bereits am Ventilantrieb montiert ist: Schrauben [3]
zum Ventilantrieb lösen und Anschlussform A [2] abnehmen.
Bild 11: Ventilantrieb mit Anschlussform A
[1]
Ventilantrieb
[2]
Anschlussform A mit fertigbearbeiteter Gewindebuchse
[3]
Schrauben zum Ventilantrieb
2.
Armaturenspindel leicht einfetten.
3.
Anschlussform A [2] auf Armaturenspindel setzen und eindrehen, bis sie auf
dem Armaturenflansch [4] aufliegt.
4.
Anschlussform A [2] drehen, bis Befestigungslöcher fluchten.
