- Seite 1 Ventilantrieb SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Montage, Bedienung, Inbetriebnahme...
- Seite 2 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Gültigkeit dieser Anleitung: Diese Anleitung gilt für Ventilantriebe der Typenreihe SV 05.1 – SV 07.1 mit der Steuerung MEC 02.1 in Marine-Ausführung. Inhaltsverzeichnis Seite Sicherheitshinweise 1.1. Anwendungsbereich 1.2.
- Seite 3 Sicherheitsrisiko für Personen oder Sachwerte führen können. Kurzbeschreibung AUMA Ventilantriebe vom Typ SV 05.1 – SV 07.1sind als modulare Funktions- einheiten aufgebaut. Motor und Getriebe sind in einem gemeinsamen Gehäuse untergebracht und bilden mit der Abtriebswelle eine koaxiale Einheit.
- Seite 4 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Technische Daten Tabelle 1: Ventilantrieb SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Austattung und Funktionen Spannungsversorgung Wechselstrom- Spannungen/ -Frequenzen Volt 110 – 120 220 – 240...
- Seite 5 110 – 120 V Endlage ZU (gelb) Störung (rot) Endlage AUF (grün) Sonstiges EU-Richtlinien Elektromagnetische Verträglichkeit (EMV): (2004/108/EG) Niederspannungsrichtlinie: (2006/95/EG) Maschinenrichtlinie: (2006/42/EG) Referenzunterlagen Maßblatt SV 05.1 – SV 07.1 Technische Daten SV 05.1 – SV 07.1 Elektrische Daten SV 05.1 – SV 07.1...
- Seite 6 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Transport und Lagerung Transport zum Aufstellungsort in fester Verpackung. Hebezeug nicht am Handrad/ Kurbel befestigen. Wenn Ventilantrieb auf Armatur gebaut ist, Hebezeug an der Armatur und nicht am Ventilantrieb befestigen.
- Seite 7 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Anbau an Armatur Der Aufbau ist am einfachsten, wenn die Armaturenwelle senkrecht nach oben zeigt. Der Aufbau kann aber auch in jeder anderen Lage erfolgen. Der Ventilantrieb wird ab Werk in Stellung ZU ausgeliefert.
- Seite 8 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes kann der Antrieb im Handbetrieb betätigt werden. Als Bedienele- mete stehen verschiedene Varianten zur Verfügung, siehe Bilder 2 bis 5.

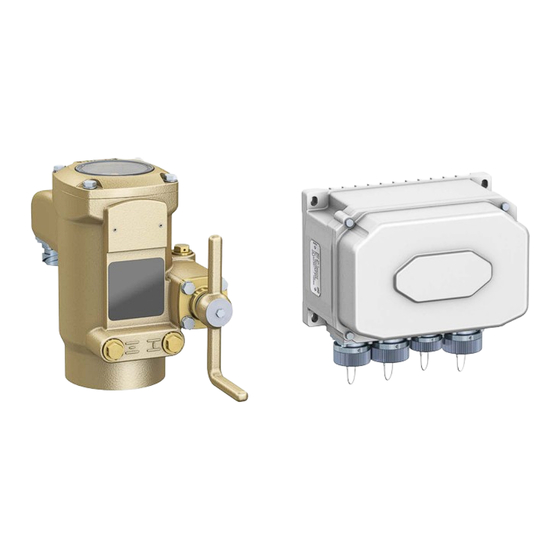

- Seite 9 Personen unter Anleitung und Aufsicht einer Elektro- fachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden. AUMA Ventilantriebe SV 05.1 – SV 07.1 werden über die Steuerung MEC 02.1 betrieben. Diese ist für separate Wandmontage vorgesehen. Zwischen Steuerung und Antrieb müssen geeignete, flexible und geschirmte Verbindungsleitungen verwendet werden.
- Seite 10 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Zum Crimpen muss ein geeignetes Crimpwerkzeug, wie z.B. Cannon- Vierkerbzange, verwendet werden. Anschlussquerschnitte: Netz/Motor: max. 1,5 mm² Steuerleitungen: max. 1,5 mm² Bild 7: Standard Anschluss Bild 8: Standard Anschluss...
- Seite 11 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Schaltwerkraum Im Schaltwerkraum befinden sich folgende Baugruppen: Endlagen-Erkennung (Seite 12) Stellungsgeber (Option) (Seite 15) Mechanische Stellungsanzeige (Seite 16) Zur Einstellung dieser Baugruppen muss der Schaltwerkraum geöffnet werden. 9.1.
- Seite 12 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung 10. Endlagen-Erkennung prüfen und einstellen 10.1. Rechtsdrehend schließen: Die folgende Beschreibung gilt für „rechtsdrehend schließen”, d.h. angetrie- bene Welle dreht im Uhrzeigersinn zum Schließen der Armatur. Kennzeichnung im Anschlussplan: AI M ...
- Seite 13 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Endlage AUF Armatur in Endlage AUF fahren. Die Endlagen-Erkennung ist richtig eingestellt, wenn die grüne LED leuchtet und die Relais (siehe Anschlussplan) “Endlage AUF” signali- sieren. Falls nicht, Endlagen-Erkennung wie folgt korrigieren: Schraube (04) lösen (Bild 11) und Steuerscheibe (02) abziehen (auf...
- Seite 14 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung 11. Probelauf 11.1. Drehrichtung prüfen: Anhand der Drehrichtung der Anzeigescheibe (Bild 13) erkennt man die Drehrichtung des Abtriebs. Bild 13: Anzeigescheibe Bild 14: MEC 02.1 Standard Bild 15 MEC 02.1 mit Ortssteuerstelle Antrieb im Handbetrieb in Mittelstellung, bzw.
- Seite 15 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung 12. Elektronischen Stellungsgeber RWG (Option) einstellen Der elektronische Stellungsgeber dient zur Erfassung der Armaturenstel- lung und erzeugt aus dem vom Potentiometer erfassten Stellungs-Istwert ein Stromsignal von 4 bis 20 mA .
- Seite 16 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung 13. Mechanische Stellungsanzeige einstellen Die mechanische Stellungsanzeige erfolgt durch den weißen Zeiger unter dem Schauglas des Deckels. Die Stellung des Zeigers zeigt die Lage ZU bzw. AUF in Bezug zur Rohrleitung. Bei abgenommenem Deckel zeigen die...
- Seite 17 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung 14. Stellantriebs-Steuerung MEC 02.1 Bild 20: MEC 02.1 Standard Bild 19: MEC 02.1 mit Ortssteuerstelle 14.1. Abschaltart einstellen Die MEC 02.1 wird ab Werk, entsprechend den Bestellangaben eingestellt.
- Seite 18 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung 15. Sicherungen Steuerung spannungsfrei schalten. Dazu mindestens Ste- cker XG1 von der Steuerung entfernen. Beim Austausch müssen Sicherungen mit gleichen Werten verwendet werden. Achtung im Gleichstromzwischenkreis sind in den Kon- densatoren hohe Spannungen gespeichert.
- Seite 19 Demontiertes Material einer geregelten Entsorgung bzw. der getrennten stofflichen Verwertung zuführen. Nationale Entsorgungsvorschriften beachten. 19. Service AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Revision für Stellantriebe an. Adressen sind auf Seite 26 und im Internet (www.auma.com) zu finden.
- Seite 20 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung 20. Ersatzteilliste 20.1. Ventilantrieb SV 05.1 – SV 07.1...
- Seite 21 Bei jeder Ersatzteil-Bestellung bitten wir, uns den Gerätetyp und unsere Kommissionsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
- Seite 22 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung 21. Einbauerklärung und EG Konformitätserklärung...
- Seite 23 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Notizen...
- Seite 24 Ventilantriebe SV 05.1 – SV 07.1 mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Betriebsanleitung Notizen...
- Seite 25 Ventilantriebe SV 05.1 – SV 07.1 Betriebsanleitung mit Stellantriebs-Steuerung MEC 02.1 Marine-Ausführung Stichwortverzeichnis Abschaltart Lagerung Wartung Anbau an Armatur/ Getriebe Mechanische Stellungsanzeige 16 Drehmomentüberwachung Drehrichtung Probelauf Einbauerklärung Schaltwerkraum Elektroanschluss Schmierung Elektronischer Stellungsgeber Service Sicherheitshinweise Endlagen-Erkennung Sicherungen Entsorgung und Recycling Steckverbinder...
