5.
Schrauben [5] zwischen Armatur und Anschlussform A [2] eindrehen, aber noch
nicht festziehen.

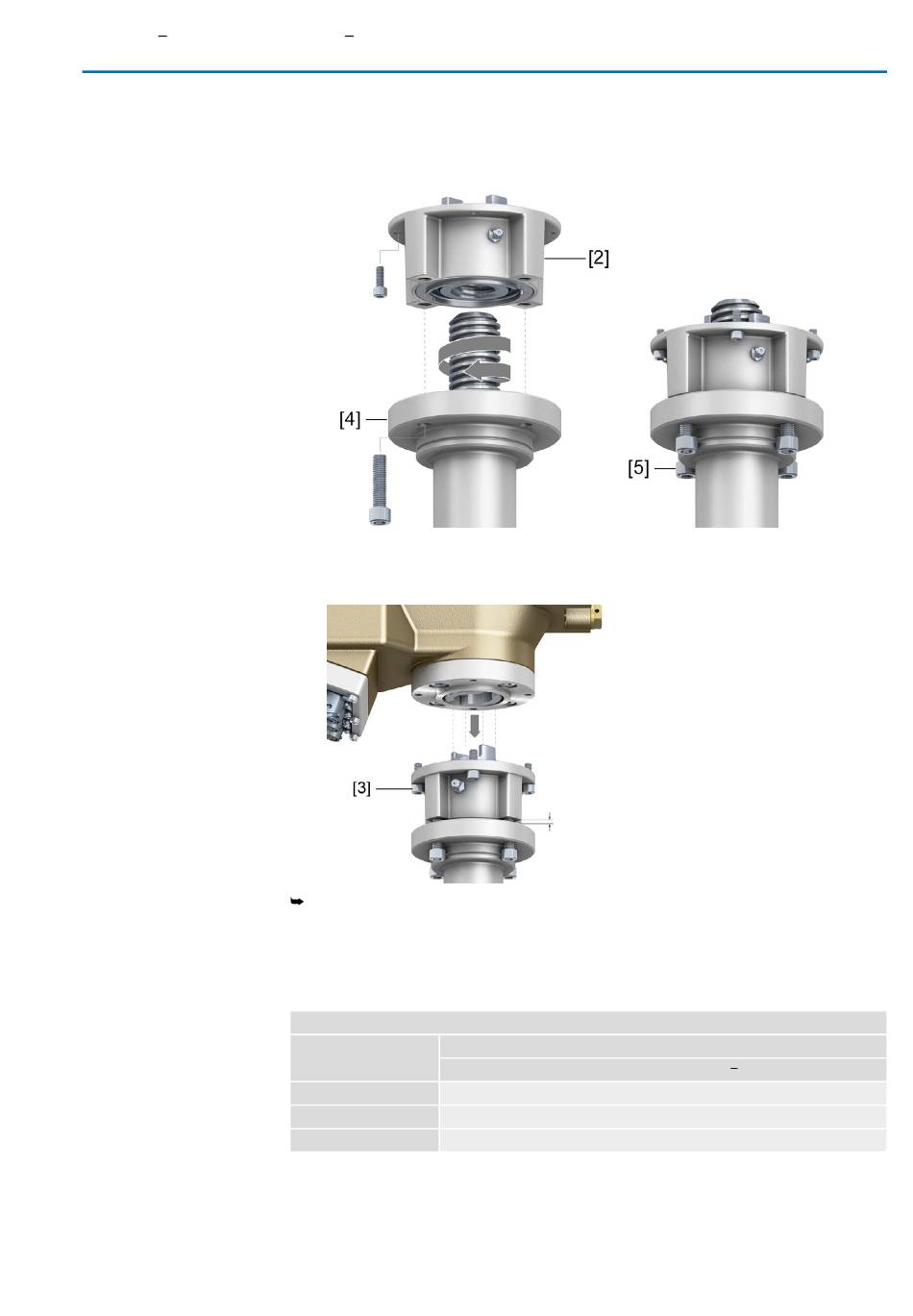

Bild 12:
6.
Ventilantrieb so auf Armaturenspindel aufsetzen, dass die Mitnehmer der Ge-
windebuchse in die Kupplung eingreifen.
Bild 13:
Bei richtigem Eingriff liegen die Flansche bündig aufeinander.
7.
Ventilantrieb so ausrichten, dass Befestigungslöcher fluchten.
8.
Ventilantrieb mit Schrauben [3] befestigen.
9.
Schrauben [3] über Kreuz mit Drehmoment nach Tabelle anziehen.
Tabelle 6:
Anziehdrehmomente für Schrauben
Gewinde
M6
M8
M10
Anziehdrehmoment [Nm]
Festigkeitsklasse A2-80/A4 80
10
24
48
Montage
15
