Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25

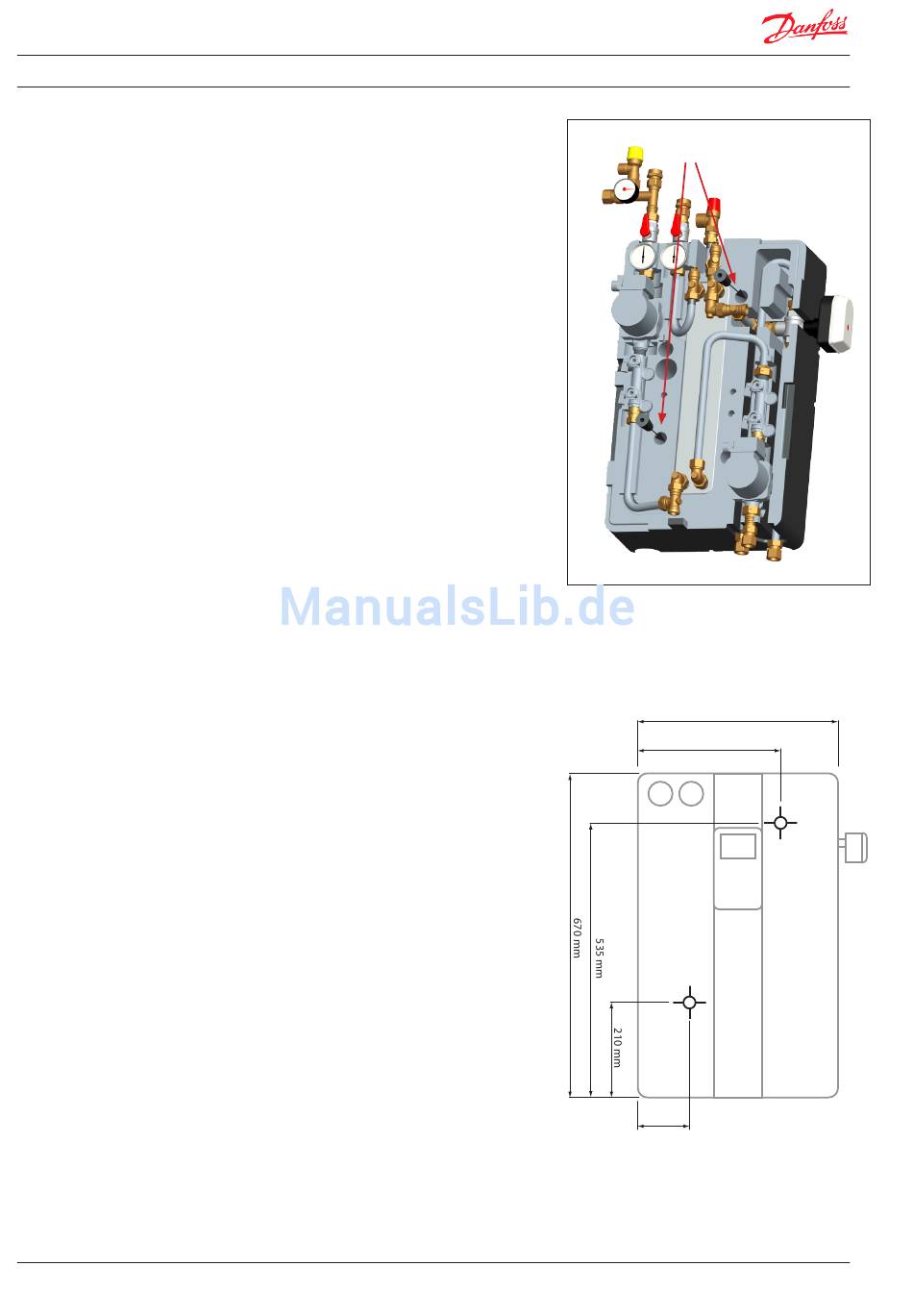

7.1.2 Montage von SLM-15/25
Anbohrungsmaßen
20
Einbau und Anschluss des Geräts darf nur von
autorisiertem und befügtem Personal durch-
geführt werden. Beim Einbau sind alle örtlichen
Standards und Vorschriften einzuhalten.
Die SLM-15/25 muss mit Ausrüstung ausgestattet
werden, die sichert, daß das Gerät von allen
Energiequellen getrennt gehalten werden kann.
Beim Einbau ist darauf zu achten, daß der
Schichtlademodul frei zugänglich für Montage-
und Wartungsarbeiten bleibt.
Vor dem Einbau des Schichtlademoduls sind alle
Rohrleitungen und Anschlüsse von
Verschmutzungen reinzuspülen.
WICHTIG! Alle Verschraubungen und Verbin-
dungen nachziehen, als sie sich durch
Erschüttungen während des Transports gelöst
haben können.
Die SLM-15/25 ist für Wandmontage. Die Station
mit zwei Bolzen, Schrauben, Spreizdübel oder
ähnliches auf dem Wand befestigen.
Auf Anlagen mit Sicherheitsventil ist Anschluss
für Ablauf laut geltenden örtlichen Vorschriften
herzustellen.
Für einfacheren Einbau wird zusammen mit dem
Gerät eine Montageschablone geliefert.
Dieser Montageschablone gibt die korrekte
Position der zwei Montagelöcher an, und
ermöglicht Ihnen somit eine Optimale
Installation.
VI.GE.V1.03
© Danfoss 10/2010
Montagelöcher
24
414 mm
277 mm
117 mm
Montageschablone
