Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25
4 Funktion
14
4.1 Funktion / Allgemeines
Applikation
Die Hauptaufgabe des SLM-15/25 besteht darin,
die Energie vom Sonnenkollektor anhand eines
Wärmeübertragers in den Heizkreis zu
übertragen. Das vorgewärmte Wasser der
Sekundärseite wird in einem separaten Speicher
gespeichert. Das Standardproduktprogramm
deckt einen Leistungsbereich von 15 kW bis 25
kW ab. D. h. kleinere gewerbliche Gebäude und
Einfamilienhäuser mit entsprechenden
Solarkollektorflächen können mit dem SLM-
15/25 versorgt werden. Das Gerät wird in einer
EPP-Isolierschale geliefert.
Solarheizkreis
Die Lademodule sind auf den Betrieb mit einem
Wasser-Propylenglykol-Gemisch (maximal 40 %)
ausgelegt. Die Hauptkomponenten der
Lademodule sind die Umwälzpumpe, der
Wärmeübertrager sowie die Ausgleichs- und
Sicherheitsventile. Das SLM-15/25 ist darüber
hinaus mit Befüllungs- und
Entleerungsöffnungen ausgestattet sowie mit
einem Anschluss für das Ausdehnungsgefäß. Das
SLM-15/25 besitzt eine vollständige
Wärmedämmung, wodurch Wärmeverluste
nahezu völlig vermieden werden, ohne ein
Überhitzen der elektrischen Bauteile zu riskieren.
Sekundärseite
Die Hauptkomponenten der Lademodule sind
die Umwälzpumpe, der Wärmeübertrager sowie
die Ausgleichs- und Sicherheitsventile. Das

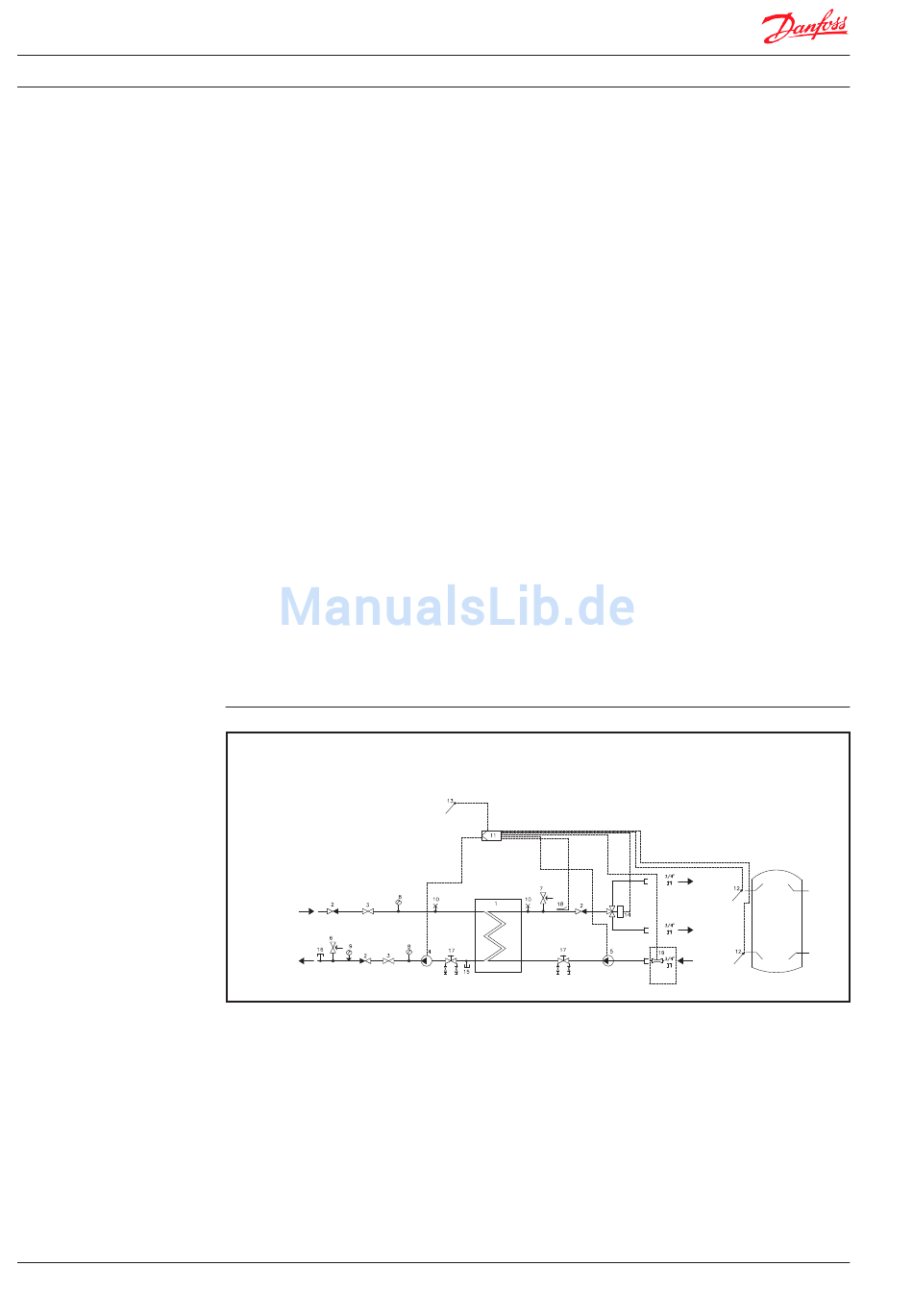

Vorlauf
Sonnenkollektor
Rücklauf
Sonnenkollektor
1
Plattenwärmeübertrager
2
Rückschlagventil
3
Kugelhahn
4
Solarpumpe
5
Ladepumpe
6
Sicherheitsventil, primär 6 bar
7
Sicherheitsventil, sekundär 3 bar
8
Thermometer 0-120 °C
9
Manometer 10 bar
10
Entlüftung
11
Regler Sorel TDC4
VI.GE.V1.03
© Danfoss 10/2010
SLM-15/25 ist darüber hinaus mit Befüllungs- und
Entleerungsöffnungen sowie mit einem
3-Wege-Umschaltkugelhahn ausgestattet, der
im richtigen Temperaturniveau im Speicher
einschichtet.
Optionen
Das SLM-15/25 ist mit elektronischem Regler und
einem Gerät zur Energiemessung erhältlich.
Regelung
Der elektronische Regler misst die Temperatur
im Sonnenkollektor und im Speicher. Wenn die
Temperatur im Kollektor höher als die
Temperatur im Speicher ist, schalten sich die
Umwälzpumpen ein. Wenn das Wasser im
Speicher die eingestellte Solltemperatur erreicht,
werden die Pumpen wieder gestoppt.
Der 3-Wege-Umschaltkugelhahn sorgt dafür,
dass der Speicher genau richtig geladen wird,
indem er die Einlasstemperatur mit der
Speichertemperatur vergleicht.
Aufbau
Die Rohre in dem SLM-15/25 bestehen aus
hochwertigem Edelstahl.
Die Rohre werden mittels Verschraubungen
angeschlossen und die Dichtungen bestehen aus
EPDM. Der gesamte mechanische Aufbau wird in
eine EPP-Isolierschale eingebaut und mit einem
Schnappverschlusssystem befestigt.
Pufferspeicher
oben
Pufferspeicher
Mitte
Pufferspeicher
Unten
12
Tauchfühler, Pufferspeicher
13
Sonnenkollektorfühler
14
3-Wege-Motorventil, sekundär
15
Anschluß für andere Optionen
16
Anschluß für Ausdehnungsgefäß
17
Ausgleichsventil mit Füll-/Entleerungsventil
18
Temperaturfühler in Fühlertasche
Optional:
19
Volumenstrom-/Temperatursensor
Pufferspeicher
