Montage-, Inbetriebnahme- und Bedienungsanleitung SLM-15/25

3 Technische Daten

DKDHR

3.1 Technische- und Hauptsystemdaten

Die Hauptsystemdaten finden Sie auf dem
Typenschild sowie den in den Anlagen

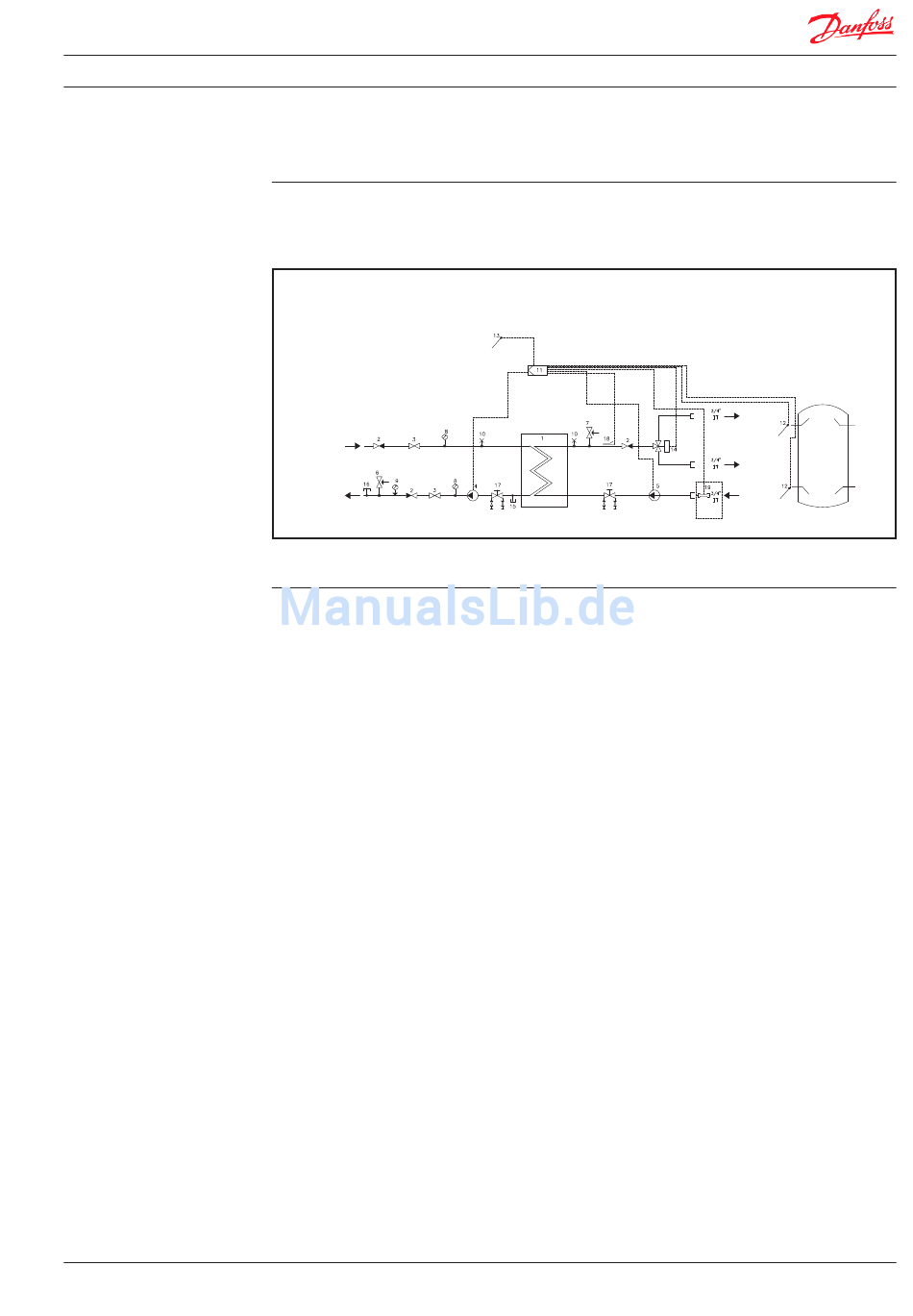

3.1.1 Schaltschema

Vorlauf
Sonnenkollektor
Rücklauf
Sonnenkollektor
3.1.2. Stückliste
1 Plattenwärmeübertrager
2 Rückschlagventil
3 Kugelhahn
4 Solarpumpe
5 Ladepumpe
6 Sicherheitsventil, primär 6 bar
7 Sicherheitsventil, sekundär 3 bar
8 Thermometer 0-120 °C
9 Manometer 10 bar
10 Entlüftung
11 Regler Sorel TDC4
12 Tauchfühler, Pufferspeicher
13 Sonnenkollektorfühler
14 3-Wege-Motorventil, sekundär
15 Anschluß für andere Optionen
16 Anschluß für Ausdehnungsgefäß
17 Ausgleichsventil mit Füll-/
Entleerungsventil
18 Temperaturfühler in Fühlertasche
Optional:
19 Volumenstrom-/Temperatursensor
VI.GE.V1.03
© Danfoss 10/2010
enthaltenen Unterlagen (Deckblatt,
Schaltschema, Datenblatt).
Pufferspeicher
oben
Pufferspeicher
Mitte
Pufferspeicher
Option
Unten
Pufferspeicher
11
