Montage- und Betriebsanleitung

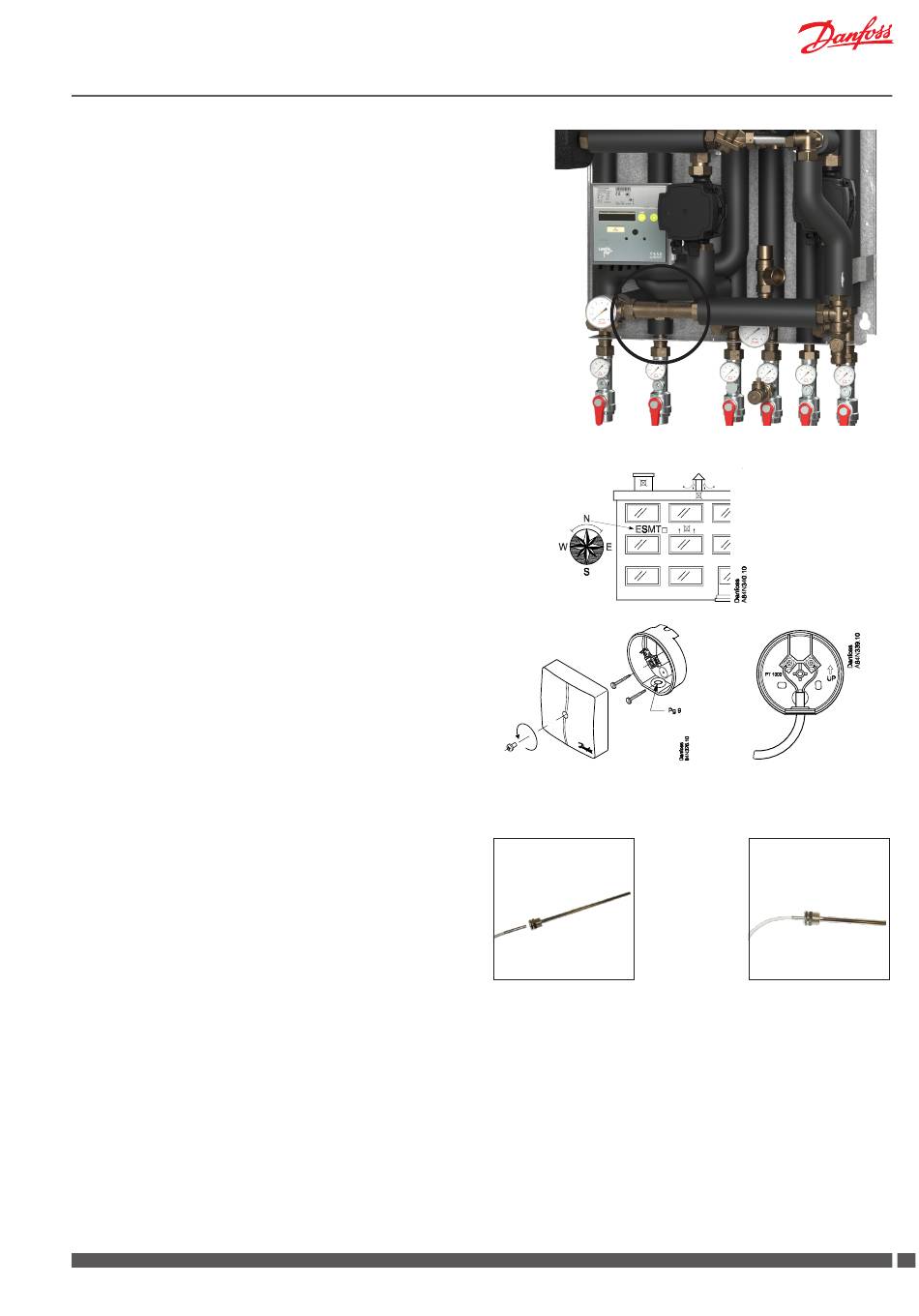

7.4 Wärmemengenzähler, Passstücke
Die Fernwärmekompaktstation ist mit Passstück für den Einbau
eines Wärmemengenzählers in FW Rücklauf ausgerüstet.
Montage des Wärmemengenzählers
- Heizungsseitige Kugelhähne schließen und die Station entleeren.
- Verschraubungen (Mutter) am Passstuck lösen.
- Passstuck entfernen und Wärmemengenzahler einsetzen und
verschrauben - Dichtungen nicht vergessen.
- Nach Montage des Warmemengenzahlers sind alle Ver-
schraubungen zu kontrollieren und gegebenenfalls nachzuziehen
Links neben den beiden Umwälzpumpen ist ein Montagewinkel zur
Befestigung des Rechenwerkes des Wärmezählers vorhanden.
Hinter dem Montagewinkel befindet sich der Anschluß für das ex-
terne Ausdehnungsgefäß.
7.5 Montage von Außentemperaturfühler
Der Außentemperaturfühler wird lose mitgeliefert und muß bauseits
laut Abbildungen montiert werden.
Den Fühler immer an der kältesten gebäudewand (normalerweise
die Nordseite) befestigen.
Der Fühler darf nicht der Morgensonne ausgesetzt sein, und darf
nicht über Fenster, Türen, Luftabzügen oder anderen Wärmequellen,
sowie nicht unter Balkone und Dachtraufen anbebracht werden.
Montagehöhe ungefähr 2,5 m über dem Boden.
Temperaturbereich: -50 bis 50° C
Elektrischer Anschluss
Die Leiter können beliebig angeschlossen werden.
Anschlusskabel: 2 x 0,4 - 1,5 mm²
Kabelende an Regler an die Klemmen 29 und 30 anschließen.
7.6 Montage von Tauchfühler
Die Tauchfühler zur Messung und Regelung der Temperatur im
Speicher werden lose mitgeliefert und müssen bauseits eingebaut
und dem Regler angeschlossen werden.
Temperaturbereich Tauchfühler: 0 bis 100 °C
Temperaturbereich Tauchhülse: 0 bis 180 °C
2-Leiter-Kabel (2 x 0,34 mm²) gespleißt ist für jeden Fühler im Regler
vormontiert.
1) Tauchhülsen (lose mitgeliefert) oben und unten in Speicher mon-
tieren.
2) Tauchfühler von Station zu den Speicher verlegen und in Tauch-
hülsen montieren.
Wenn das Fühlerkabel zu kurz ist, wird es empfohlen das ganze Kabel
auszuwechseln. Minimumbereich für das Kabel ist 0,4 mm² und Max.
Länge ist 125 m.
Für elektrische Anschluss siehe bitte beigelegte Mounting Guide
für Danfoss ECL.
