5. Démarrage

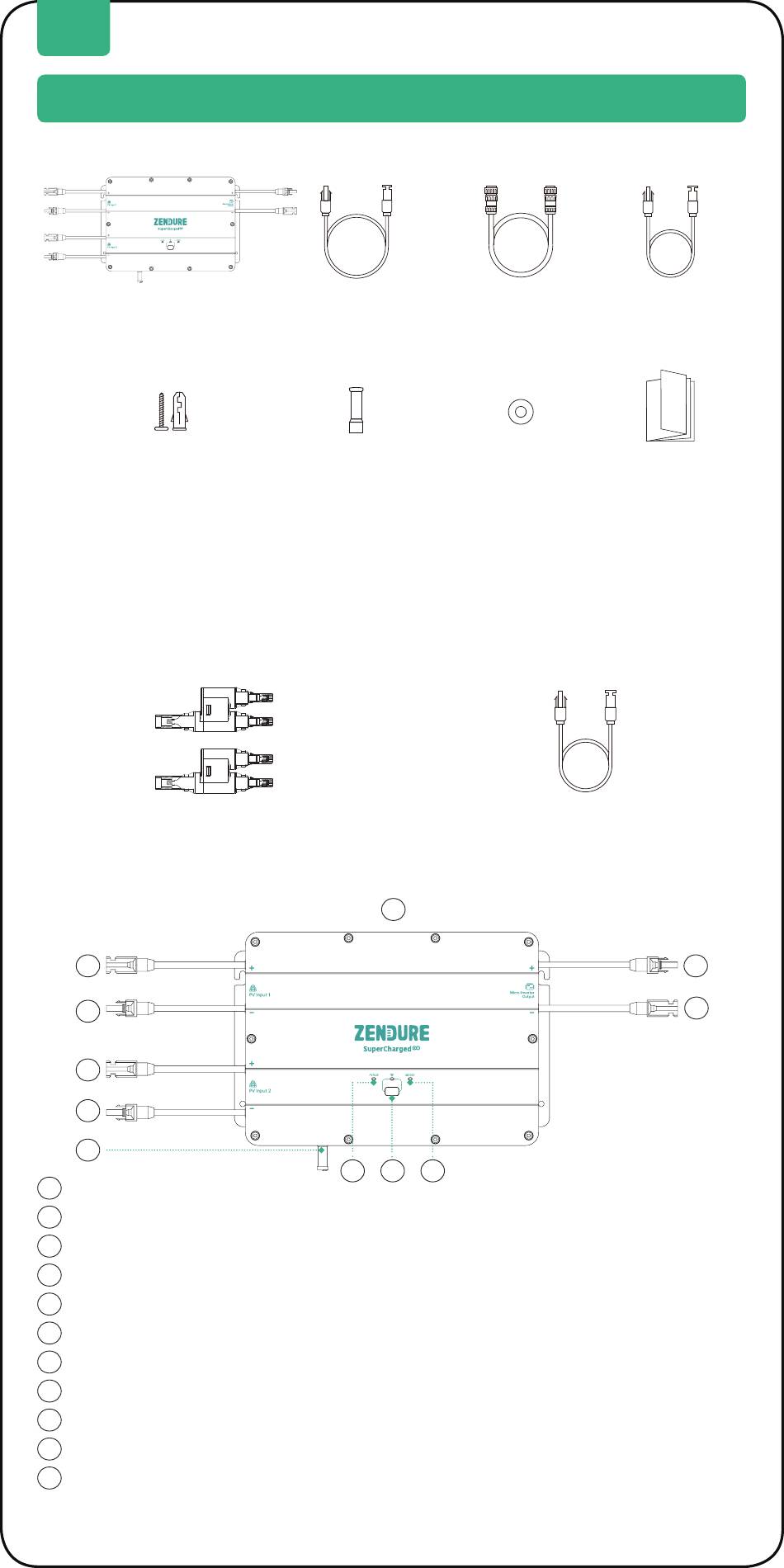

5.1 Que contient la boîte
1* Smart PV Hub
6* vis de montage
M4,7*39mm
1. Câble solaire : Utilisé pour le branchement des panneaux solaires.
2. Câble de batterie : Utilisé pour le branchement de l'AB1000.
3. Câble du micro-onduleur (Microinverter) : Utilisé pour le branchement du
micro-onduleur
4. Vis de montage : Raccordement du Smart PV Hub et du Microinverter
5. Rondelle plate : utilisée pour fixer le Microinverter
Pack d'accessoires
Un jeu de connecteurs en Y MC4
5.2 Présentation du produit
Bouton :
2
3
4
5
6
TOP
1
Connecteur MC4 Électrode positive Entrée PV 1
2
Connecteur MC4 Électrode négative Entrée PV 1
3
Connecteur MC4 Électrode positive Entrée PV 2
4
Connecteur MC4 électrode-négative-Entrée PV 2
5
Antenne
6
Indicateur d'état PV Hub
7
Bouton et indicateur IoT
8
Indicateur d'état AB1000
9
Connecteur MC4 Électrode positive de sortie du micro-onduleur
10
Connecteur MC4 Électrode négative de sortie du micro-onduleur
11
6
4* câble solaire 3 m
1* antenne
1
7 8 9
1* câble de batterie
1,5 m
(Microinverter) 0,6m
2* rondelles
plates
2* câble micro-onduleur
(Microinverter)
2* câble micro-
onduleur
Mode d'emploi
