- Seite 1 SolarFlow- Bedienungsanleitung support@zendure.com...
-
Seite 2: Inhaltsverzeichnis
Verantwortung für die sichere Benutzung und Bedienung dieses Produktes. Machen Sie sich mit relevanten Richtlinien in Ihrer Region vertraut. Sie zeichnen allein dafür verantwortlich, sich mit allen relevanten Richtlinien und der konformen Verwendung von Zendure-Produkten vertraut zu machen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf. - Seite 3 Name Smart PVHub 1200 Controller Modell ZDSPVH1200 Gewicht ≈ 4,7 kg Abmessungen 363 × 246 × 64 mm Kapazität 960 Wh (20 Ah/48 V) Drahtlostyp Bluetooth, 2,4-GHz-WLAN, 5-GHz-WLAN IP-Stufe IP65 Garantie 10 Jahre PV-Eingang Empfohlene Eingangsleistung Jeweils 210 bis 550 W Maximale Eingangsgleichspannung MPPT-Spannungsbereich 16-48V...
-
Seite 4: Sicherheitsanweisungen
Name Zusatzakku AB1000 Modell ZDAB1000 Gewicht ≈ 11,5kg Abmessungen 350 × 200 × 186,5mm Kapazität 960 Wh/48 V LiFePO4 Ausgangsleistung 1200 W max. Eingangsleistung 800W max. Max. Anzahl Erweiterungsakkus Max. Erweiterungskapazität 3840Wh IP-Stufe IP65 Farbe Grau Garantie 10 Jahre Weitere Informationen zum AB1000 finden Sie in der Bedienungsanleitung zum AB1000. -
Seite 5: Fcc-Erklärung
12. Stellen Sie nicht auf Smart PVHub. Installieren Sie es an Orten, an denen es niemand berühren kann. 13. Bewegen oder schütteln Sie das Gerät NICHT im Betrieb, da Vibrationen und plötzliche Stöße die Verbindungen der internen Hardware beeinträchtigen können. 14. -
Seite 6: Wichtige Tipps
Nach der SolarFlow-Installation dauert es etwa 5 Minuten, bis es eine Verbindung zum Stromnetz herstellen kann. Die Daten werden innerhalb von 20 Minuten mit der Zendure-App synchronisiert. Bitte bestätigen Sie vor Einstellung der Ausgabe an den Mikro- Inverter, die Nennleistung Ihres Mikro-Inverters. Die Ausgabe an den Mikro-Inverter darf nicht höher sein als die Nennleistung Ihres Mikro-... -
Seite 7: Produktübersicht

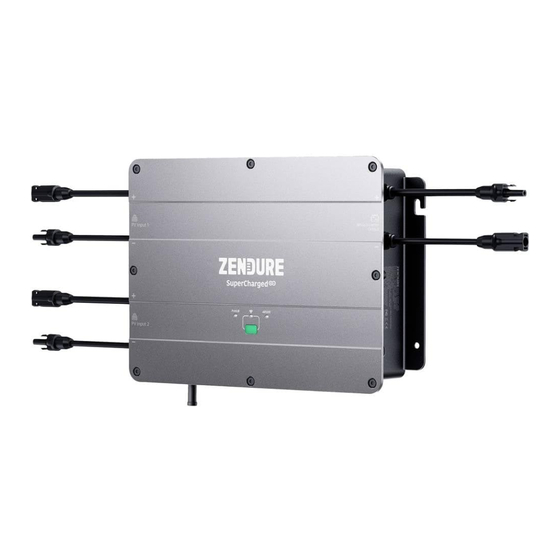

5.2 Produktübersicht Taste: MC4-Anschluss PV-Eingang 1 positive Elektrode MC4-Anschluss PV-Eingang 1 negative Elektrode MC4-Anschluss PV-Eingang 2 positive Elektrode MC4-Anschluss PV-Eingang 2 negative Elektrode Antenne PVHub-Statusanzeige IoT-Taste und Anzeige AB1000-Statusanzeige MC4-Anschluss Mikro-Inverter-Ausgang positive Elektrode MC4-Anschluss Mikro-Inverter-Ausgang negative Elektrode Unterseite Antennenanschluss Akkuanschluss IoT-Verbindung: Halten Sie die IoT-Taste zum Starten der WLAN-Verbindung 3 Sekunden gedrückt. - Seite 8 Überspannungshinweis ein, prüfen Sie PVHub- / Überstromhinweis / die detaillierten Anzeige blinkt Kurzschlusshinweis / Fehlerinformationen Fehlerhinweis in der Zendure-App und wenden Sie sich an den Kundendienst AB1000- AB1000 per Anzeige AB1000-Verbindung Akkukabel mit Smart blinkt 2 s und PVHub verbinden leuchtet dann grün...
-
Seite 9: Installation
F. Mikro-Inverter an das heimische Stromnetz anschließen G. Solarmodul mit dem Smart PVHub verbinden H. Scannen Sie den QR-Code und laden Sie die Zendure-App herunter. Befolgen Sie die Anweisungen der App zum Einrichten des Gerätes. Nach 20 Minuten erhalten Sie die Daten des SolarFlow-Stromspeichersystems an Ihrer Zendure-App. -
Seite 10: Trennung
5.3.3 Trennung Hinweis: Die Methode der Demontage unterliegt den Anweisungen in der Anleitung des Mikro-Inverters. Bitte bestätigen Sie die Garantiebedingungen des Mikro-Inverters, bevor Sie das Gerät demontieren. Wenn Sie das Balkon-Solarsystem installiert haben, müssen Sie es anhand der folgenden Schritte trennen: Trennen Sie die Kabel von Mikro-Inverter und heimischem Stromnetz. -
Seite 11: Smart Pvhub Installieren
5.3.4 Smart PVHub installieren Hinweis: • Installieren Sie den PVHub an einer Stelle, die keinem direkten Sonnenlicht ausgesetzt ist. • Die Länge der Solarmodulkabel beträgt 3 Meter. Messen Sie also vor Bestätigung des Installationsortes des PVHub den Abstand vom MC4- Anschluss des Solarmoduls bis zum MC4-Anschluss des PVHub. -
Seite 12: Ab1000 Stapeln
Standort markieren: Wählen Sie eine Position neben dem PVHub. Die eine Person hält den Mikro-Inverter mit beiden Händen an der Wand, die andere Person markiert die Positionen der beiden Schraubenlöcher des Mikro-Inverters mit einem Marker. Bohren: Bohren Sie zwei Montagelöcher mit einem Durchmesser von 8 mm an den zwei markierten Positionen. -
Seite 13: Mit Kabeln Anschließen
5.3.7 Mit Kabeln anschließen Kabelverbindung für 1-in-1-Mikro-Inverter Kabelverbindung für 1-in-1-Mikro-Inverter Home Socket Der Pfeil am Akkukabel The arrow on the battery cable is in the front. befindet sich vorne. The arrow on the battery Der Pfeil am connector and the "note" on the top of the AB1000 are on one side. -
Seite 14: Zendure-App Herunterladen
AB1000 und dem heimischen Stromnetz sowie die Überwachung der Stromerzeugung. Die Leistung an den Mikro-Inverter kann in einem Bereich von 100 bis 1200 W eingestellt werden. Lesen Sie die Bedienungsanleitung der Zendure-App und greifen Sie hier auf den Download-Link zu: https://zendure.com/pages/download-center. Datenschutzerklärung... - Seite 15 Hinweis: • Es dauert einige Zeit, bis das System eine Verbindung zum Stromnetz hergestellt hat, und die Synchronisierung der Daten mit der Zendure- App dauert etwa 20 Minuten, weshalb Sie nach der Installation bitte 20 Minuten warten, bevor Sie die App-Einstellungen aufrufen.
-
Seite 16: Solarflow Trennen
5.3.9 SolarFlow trennen Hinweis: IoT-Taste zum Ausschalten von PVHub und AB1000 6 Sekunden gedrückt halten Schalten Sie zur Trennung von AB1000 zunächst AB1000 und Smart PVHub aus (halten Sie die IoT-Taste 6 Sekunden gedrückt), trennen Sie dann die Kabel von Smart PVHub und AB1000. Ziehen Sie zur Trennung von der häuslichen Stromversorgung die Kabel von Mikro-Inverter und Schuko-Steckdose. - Seite 17 Zendure USA Inc. Phone: 800-991-6148 (US) Office Hours: Mon - Fri 9:00 - 17:00 PST Support / Contact: www.zendure.com/support Website: www.zendure.com 2023...
