Inhaltszusammenfassung für Zendure SuperCharged Hub 2000

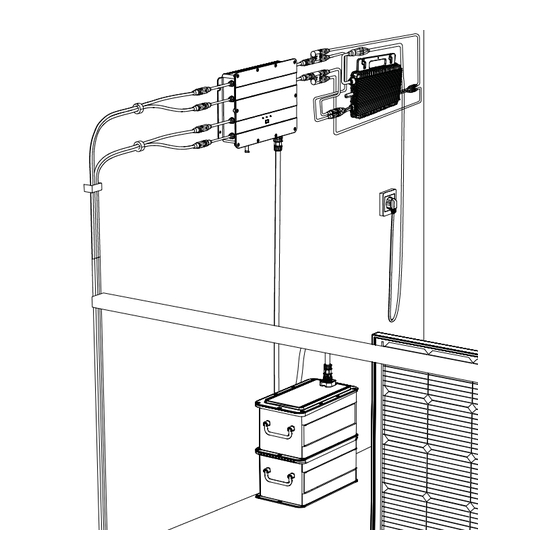

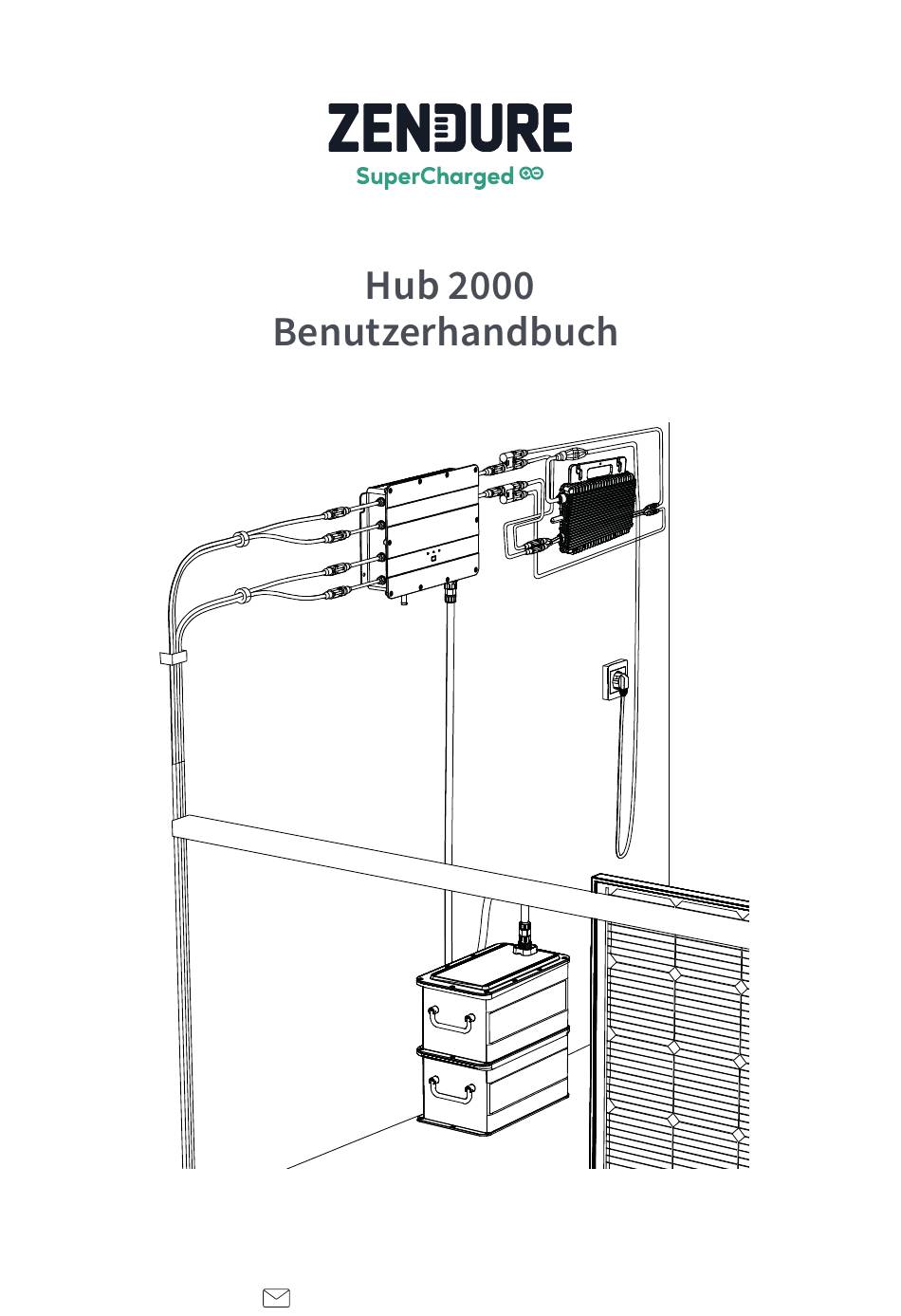

- Seite 1 Hub 2000 User Manual support-eu@zendure.com...
-
Seite 2: Inhaltsverzeichnis
Verwendung des Produkts alle Etiketten oder Aufkleber, die an ihm angebracht sind.�Der�Nutzer�trägt�die�volle�Verantwortung�für�die�sichere�Verwendung� und Bedienung dieses Produkts. Machen Sie sich mit relevanten Richtlinien in Ihrer�Region�vertraut.�Sie�zeichnen�allein�dafür�verantwortlich,�sich�mit�allen� relevanten Richtlinien und der konformen Verwendung von Zendure-Produkten vertraut zu machen. Bewahren�Sie�diese�Anleitung�zum�künftigen�Nachschlagen�auf. INHALT 1. Bevor Sie beginnen ...................19... - Seite 3 Name Hub 2000 Modell ZDHUB2000 Gewicht ≈�5,2�kg Abmessungen（L�x�B�x�H） 363 × 246 × 64 mm Drahtlostyp Bluetooth, 2,4 GHz & 5 GHz WLAN IP-Schutzart IP65 Garantie 10 Jahre PV-Eingang Empfohlene Eingangsleistung Je 1200 W Maximale Eingangsgleichspannung 60 V MPPT-Spannungsbereich 16-60 V MPPT-Spannungsbereich bei voller 35-60 V Leistung...
-
Seite 4: Sicherheitsanweisungen
Max. Eingangsleistung 1200 W Max. Eingangsstrom 25 A Spannungsbereich 45-58,4 V Ausgang zur SuperBase V oder dem Satellitenakku Max. Eingangsleistung 1800 W Max. Eingangsstrom 37,5 A Nennspannung 45-58,4 V Im�Hub�2000-Controller�ist�kein�Akkupack�enthalten;�der�Akku�muss�separat� erworben�werden.�Weitere�Informationen�über�den�AB1000�oder�AB2000�bzw.� der�SuperBase�V�oder�den�Satellitenakku��nden�Sie�in�der�Bedienungsanleitung� für�den�AB1000�oder�AB2000�bzw.�die�SuperBase�V�oder�den�Satellitenakku. 3. SICHERHEITSANWEISUNGEN 3.1 Verwendung 1. Bitte�prüfen�Sie�SmartFlow�vor�dem�Betrieb�auf�Schäden,�Risse,� ausgetretene�Flüssigkeit,�Hitze�und�andere�Anomalien�sowie� Kabelschäden.�Falls�Sie�Probleme�feststellen,�stellen�Sie�die�Benutzung�... -
Seite 5: Fcc-Erklärung
Anschluss� des� Gerätes� an� einen� vom� Stromkreis� des� Empfängers� getrennten Stromkreis. Hinzuziehen�des�Händlers�oder�eines�erfahrenen�Radio-/Fernsehtechnikers. FCC-Erklärung�zur�Strahlenbelastung Dieses�Gerät�stimmt�mit�den�von�der�FCC�festgelegten�Grenzwerten�einer� Strahlenbelastung� für� eine� unkontrollierte� Umgebung� überein.� Dieses� Gerät�muss�mit�einem�Mindestabstand�von�20�cm�zwischen�dem�Strahler� und�Ihrem�Körper�installiert�und�in�Betrieb�gesetzt�werden. 3.3 EU-KONFORMITÄTSERKLÄRUNG ZENDURE� TECHNOLOGY�CO.,�LIMITED�erklärt,� dass�das� SolarFlow-Produkt� (Hub�2000)�die�Richtlinien�2014/53/EU�(RED),�2011/65/EU�(RoHS),�2015/863/ EU�(RoHS)�erfüllt. Den� vollständigen� Text� der� Konformitätserklärung� finden� Sie� unter� folgender Internetadresse: https://zendure.de/pages/download-center Konformitätserklärung Die�EU-Konformitätserklärung�kann�unter�folgender�Adresse� abgerufen werden: https://zendure.de/pages/download-center Entsorgung Entsorgung der Verpackung. -
Seite 6: Wichtige Tipps
€ Laden�Sie�nach�der�Installation�bitte�erst�die�Zendure-App�herunter,� um�die�erzeugte�Elektrizität�zu�überprüfen�und�Leistungsausgabe�zum� Mikro-Inverter einzustellen. Nach der SolarFlow-Installation dauert es etwa 5 Minuten, bis es eine�Verbindung�zum�Stromnetz�herstellen�kann.�Die�Daten�werden� innerhalb von 20 Minuten mit der Zendure-App synchronisiert. Überprüfen�Sie�vor�Einstellung�des�Leistungsausgangs�zum�Mikro- Inverter bitte die Nennleistung Ihres Mikro-Inverters, denn der Leistungsausgang�zum�Mikro-Inverter�darf�die�Nennleistung�Ihres� Mikro-Inverters�nicht�überschreiten. Schalten�Sie�das�SolarFlow-Gerät�bitte�aus,�(Halten�Sie�die�IoT-Taste�6� Sekunden�lang�gedrückt.�Handelt�es�sich�beim�Akku�um�SuperBase�V/�... -
Seite 7: Erste Schritte
5.�Erste�Schritte 5.1 Lieferumfang Nr. Abbildung Name Hub 2000 4 x Mikro-Inverter-Kabel, Mikro-Inverter-Kabel: Hiermit wird der 0,6 m Mikro-Inverter angeschlossen. Akkukabel: Hiermit wird der AB1000 Akkukabel, 1,5 m oder AB2000 angeschlossen. Bedienungsanleitung Montageschrauben: Hiermit werden 6 x Montageschraube, der Hub 2000 und der Mikro-Inverter M4,7 x 39 mm befestigt. - Seite 8 Antennenanschluss Akkuanschluss IoT-Verbindung: Nachdem der Hub 2000 eingeschaltet ist, blinkt die Anzeige�in�schneller�Folge�und�das�Gerät�stellt�automatisch�eine�IoT- Verbindung�her.�Sie�können�in�der�Zendure-App�direkt�eine�Verbindung� zum IoT herstellen. Tipps: • Nachdem�das�Gerät�an�die�Zendure-App�gebunden�wurde,�blinkt�bei�erneutem� Einschalten�von�SolarFlow�die�IoT-Anzeige�langsam,�bis�das�Gerät�mit�der�Zendure- App kommunizieren kann. • Wenn�Sie�das�Konto�erneut�einbinden�und�die�IoT-Verbindung�zurücksetzen� möchten,�halten�Sie�die�IoT-Taste�3�Sekunden�lang�gedrückt,�um�die�IoT-Verbindung� zu starten. • Zurücksetzen�der�Hardware�des�Hub�2000�&�des�AB1000�oder�AB2000�bzw.�der� SuperBase V oder des Satellitenakkus: Halten Sie die IoT-Taste 10 Sekunden lang gedrückt,�um�die�Hardware�des�Hub�2000�&�des�AB1000�oder�AB2000�bzw.�der�...
- Seite 9 Stellen Sie die Benutzung sofort�ein,�prüfen� Überspannungshinweis/ Sie die detaillierten Überstromhinweis / Hub 2000-Anzeige blinkt rot Fehlerinformationen in der Kurzschlusshinweis / Zendure-App und wenden Sie Fehlerhinweis sich an den Kundendienst AB1000- oder AB2000-Anzeige AB1000- oder AB2000- Nach Einschalten des Hub blinkt�2�Sekunden�lang�grün� Verbindung...
- Seite 10 SuperBase V oder des App herunterladen Satellitenakkus Tipps: • Wählen�Sie�Bluetooth�oder�WLAN�in�der�Zendure-App;�WLAN�wird� empfohlen. • Wenn Ihr Hub 2000 mit einer SuperBase V oder einem Satellitenakku verbunden ist und der Solareingang mit Strom versorgt wird, schaltet sich Ihr Hub 2000 automatisch ein. Wenn nicht innerhalb von 5 Minuten ein�Akku�angeschlossen�wird,�wechselt�Hub�2000�zunächst�in�den�...
-
