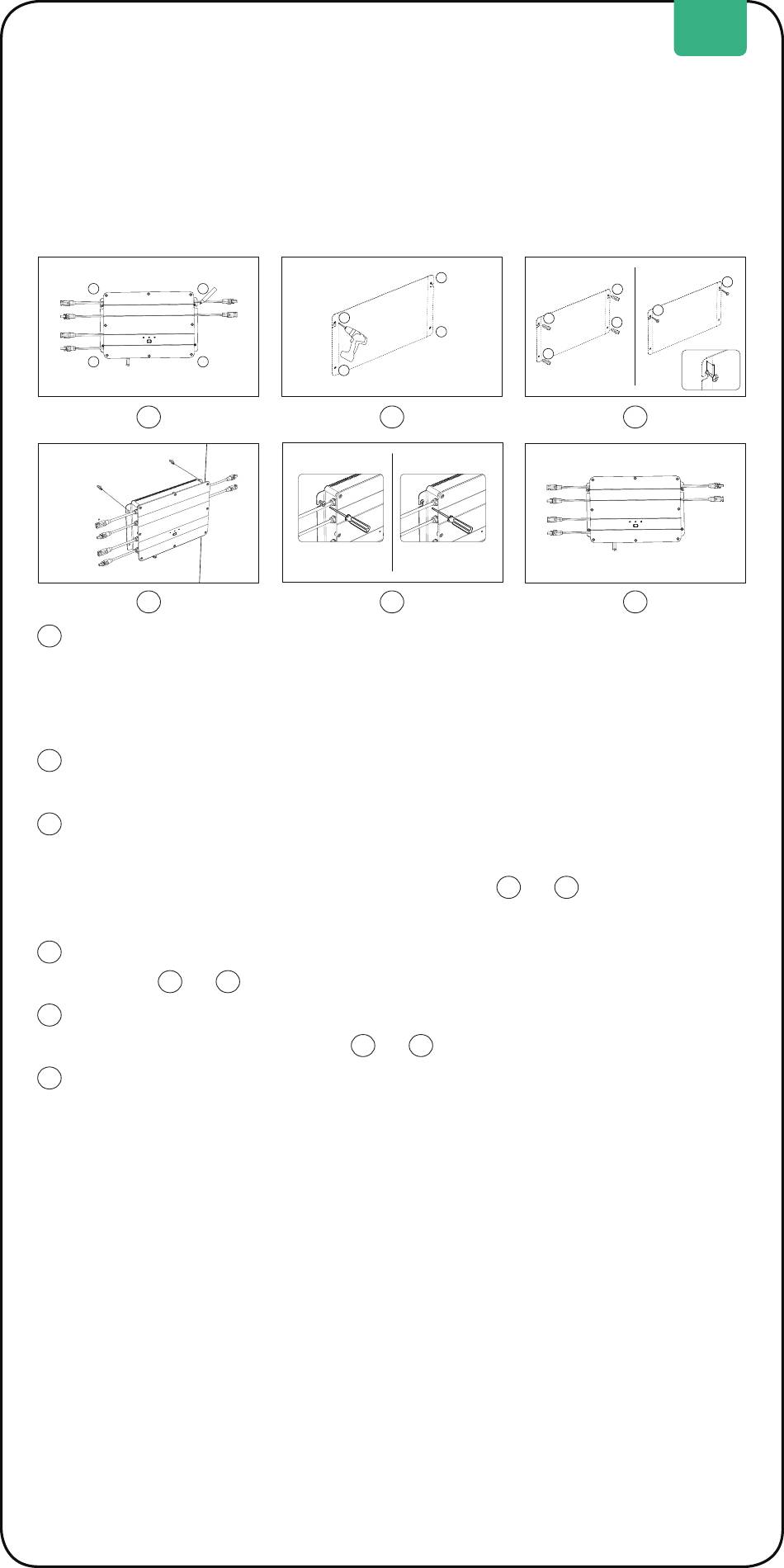

5.3.4 Installazione di Smart PV Hub
Suggerimenti:
• Installare Smart PV Hub in un luogo non esposto alla luce solare diretta.
• La lunghezza dei nostri cavi solari è di 3 metri, quindi prima di verificare
la posizione di installazione di Smart PV Hub, misurare la distanza dal
connettore MC4 del pannello solare al connettore MC4 di Smart PV Hub.
1
3
1
2
4
Contrassegnare la posizione, trovare una parete su cui effettuare
1
l'installazione. Una persona fissa Smart PV Hub alla parete con le mani
e l'altra contrassegna le posizioni dei quattro fori per viti di Smart PV
Hub con un pennarello.
Foratura: praticare quattro fori di montaggio di diametro 8 mm nelle
2
quattro posizioni contrassegnate.
Installazione delle viti: in primo luogo, installare rispettivamente il
3
tubo della vite di espansione in plastica gialla nei 4 fori della fase 3
di perforazione, quindi avvitare 2/3 delle viti
espansione in plastica gialla.
Appendere Smart PV Hub: appendere Smart PV Hub sulla parte esposta
4
delle viti
1
una persona fissa Smart PV Hub alla parete con entrambe le mani e l' altra
5
avvita completamente le viti
installare le altre due viti 3 e 4 nel tubo di espansione in plastica gialla
6
e completamente nella parete. In tal modo, si è completata l' installazione
di Smart PV Hub.
5.3.5 Installazione del microinverter
Suggerimenti: il metodo di montaggio è soggetto alle istruzioni del
microinverter.
• Per ridurre il numero di collegamenti, si consiglia di installare il
microinverter tra Smart PV Hub e la presa domestica, vicino a PV Hub.
• Garantire una distanza di almeno 50 mm tra Smart PV Hub e
microinverter per dissipare il calore.
2
4
3
e .
2
2
1
4
3
2
1
4
3
5
e nella parete.
1 2
2
2
1
1 4
4
3
3
3
1
4
6
e nel tubo di
1 2
