Inhaltszusammenfassung für Zendure SolarFlow

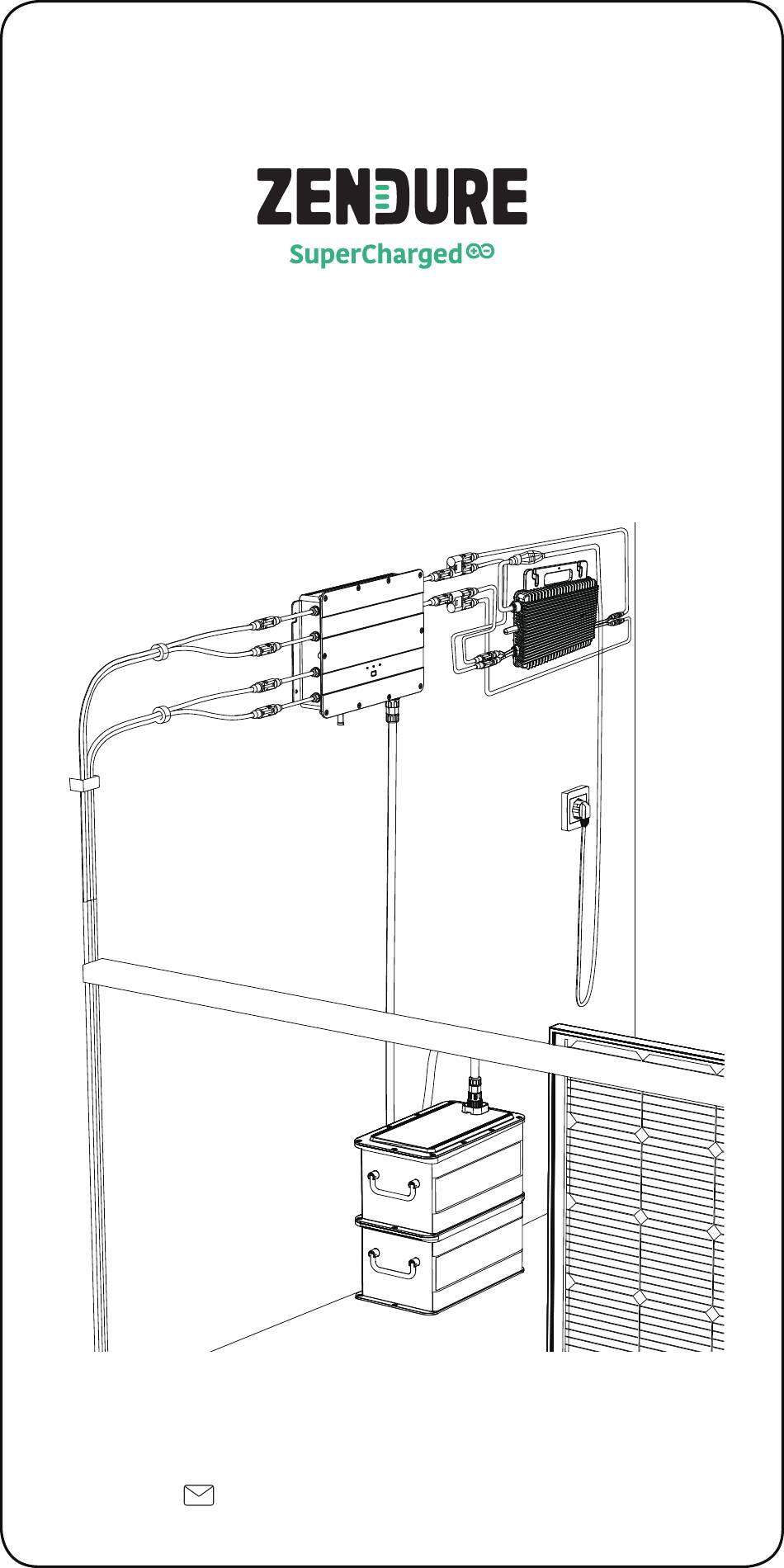

- Seite 1 SolarFlow User Manual support-eu@zendure.com...
-
Seite 3: Inhaltsverzeichnis
Die Informationen hierin können ohne Ankündigung geändert werden. Die aktuellste Version finden Sie unter https://zendure.com/pages/download-center. 2. Technische Daten Das SolarFlow-System umfasst Smart PV Hub und Zusatzakku AB1000. SolarFlow und Mikro-Inverter stellen ein kleines, mit dem Stromnetz verbundenes PV-Energiespeichersystem dar, das darauf abzielt, Ihre Stromkosten zu reduzieren. - Seite 4 Smart PV Hub 1200 Name Controller Modell ZDSPVH1200 Gewicht ≈ 4,7 kg Abmessungen（L x B x H） 363 × 246 × 64 mm Drahtlostyp Bluetooth, 2,4-GHz- WLAN, IP-Stufe IP65 Garantie 10 Jahre PV-Eingang Empfohlene Eingangsleistung Jeweils 210 bis 550 W Maximale Eingangsgleichspannung 60 V MPPT-Spannungsbereich...
-
Seite 5: Sicherheitsanweisungen
Übereinstimmung mit dem Abschnitt Anleitung zur Entsorgung dieser Anleitung entsorgt werden. 11. Stellen Sie im Betrieb eine angemessene Belüftung sicher. Eine unzureichende Belüftung kann dauerhafte Geräteschäden verursachen. 12. Stellen Sie nichts auf SolarFlow. Installieren Sie es an Orten, an denen es niemand berühren kann. -
Seite 6: Fcc-Erklärung
Mindestabstand von 20 cm zwischen dem Sender und Ihrem Körper installiert und betrieben werden. 3.3 EG-KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass das SolarFlow-Produkt (Smart PV Hub und Zusatzakku AB1000) die Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS) erfüllt. -
Seite 7: Konformitätserklärung
Laden Sie nach der Installation zur Prüfung der erzeugten Elektrizität und zur Einstellung der Leistung vom Mikro-Inverter zunächst die Zendure-App herunter. Nach der SolarFlow-Installation dauert es etwa 5 Minuten, bis es eine Verbindung zum Stromnetz herstellen kann. Die Daten werden innerhalb von 20 Minuten mit der Zendure-App synchronisiert. -
Seite 8: Erste Schritte
5. Erste Schritte 5.1 Lieferumfang 1 x Smart PV Hub 4 x Solarmodulkabel, 1 x Akkukabel, 2 x Mikro-Inverter- 1,5 m Kabel, 0,6 m 6 x Montageschraube, 2 x flache 1 x Antenne Bedienungsanleitung M4,7 x 39 mm Unterlegscheibe 1. Solarmodulkabel: Zum Anschließen der Solarmodule. 2. - Seite 9 • Zum Schutz des Akkus wird AB1000 werkseitig abgeschaltet. Bitte aktivieren Sie den Akku daher durch erstmaliges Einschalten von SolarFlow (IoT-Taste 2 Sekunden gedrückt halten). • Bitte schalten Sie SolarFlow vor Trennung einer Verbindung aus (halten Sie die IoT-Taste 6 Sekunden gedrückt). Betriebsleitlinien:...
- Seite 10 Überspannungshinweis Sie die detaillierten / Überstromhinweis / Smart PV Hub- Fehlerinformationen in Kurzschlusshinweis / Anzeige blinkt rot der Zendure-App und Fehlerhinweis wenden Sie sich an den Kundendienst AB1000-Anzeige Nachdem sich Smart PV AB1000-Verbindung blinkt 2 s grün und Hub einschaltet leuchtet dann grün...
-
Seite 11: Installation
Tipps: • Wählen Sie ein Bluetooth oder WLAN in der Zendure-App; WLAN wird empfohlen. 5.3 Installation • Wenn Sie Ihr Solarsystem sofort verifizieren und bereitstellen möchten, schließen Sie die Installation bei sonnigem Wetter ab. • Die Installation sollte von mindestens zwei Personen ausgeführt werden. - Seite 12 Wenn Sie das Balkon-Solarsystem installiert haben, müssen Sie es anhand der folgenden Schritte trennen: Trennen Sie die Kabel von Mikro-Inverter und heimischem Stromnetz. Trennen Sie nur die Kabel des ersten Solarmoduls und des Mikro- Inverters. Tipps: Die Installation des Solarmoduls muss nur bewegt werden, wenn Sie den Position ändern möchten.
-
Seite 13: Smart Pv Hub Installieren
5.3.4 Smart PV Hub installieren Tipps: • Installieren Sie den Smart PV Hub an einer Stelle, die keinem direkten Sonnenlicht ausgesetzt ist. • Die Länge der Solarmodulkabel beträgt 3 Meter. Messen Sie also vor Bestätigung des Installationsortes des Smart PV Hub den Abstand vom MC4-Anschluss des Solarmoduls bis zum MC4-Anschluss des Smart PV Hub. -
Seite 14: Ab1000 Stapeln
Standort markieren: Wählen Sie eine Position neben dem Smart PV Hub. Die eine Person hält den Mikro-Inverter mit beiden Händen an der Wand, die andere Person markiert die Positionen der beiden Schraubenlöcher des Mikro-Inverters mit einem Marker. Bohren: Bohren Sie zwei Montagelöcher mit einem Durchmesser von 8 mm an den zwei markierten Positionen. -
Seite 15: Mit Kabeln Anschließen
5.3.7 Mit Kabeln anschließen Tipps: Stellen Sie vor Anschließen des Kabels sicher, dass das Produkt ausgeschaltet ist （halten Sie die IoT-Taste 6 Sekunden gedrückt). Kabelverbindung für 1-in-1-Mikro-Inverter Heimische Steckdose Home Socket Der Pfeil am Akkukabel The arrow on the battery befindet sich vorne. -
Seite 16: Zendure-App Herunterladen
Schließen Sie das Solarmodul an Smart PV Hub an. Tipps: • Sie müssen zunächst AB1000 und dann die Solarmodule verbinden. • Schalten Sie SolarFlow nach Abschluss der Verbindung ein (drücken Sie die IoT-Taste 1 Sekunde lang). 5.3.8 Zendure-App herunterladen Die Zendure-App ermöglicht Nutzern die Zuteilung von Strom zu AB1000 und dem heimischen Stromnetz sowie die Überwachung der... - Seite 17 Tipps: • Es dauert einige Zeit, bis das System eine Verbindung zum Stromnetz hergestellt hat, und die Synchronisierung der Daten mit der Zendure- App dauert etwa 20 Minuten, weshalb Sie nach der Installation bitte 20 Minuten warten, bevor Sie die App-Einstellungen aufrufen.
-
Seite 18: Solarflow Trennen
5.3.9 SolarFlow trennen Tipps: Schalten Sie SolarFlow vor der Trennung aus (halten Sie die IoT- Taste zum Ausschalten 6 Sekunden gedrückt) Schalten Sie AB1000 und Smart PV Hub aus (halten Sie die IoT-Taste 6 Sekunden lang gedrückt). Ziehen Sie zur Trennung von der häuslichen Stromversorgung die Kabel von Mikro-Inverter und Schuko-Steckdose. -
Seite 19: Year Warranty
Garantieverlängerung müssen Sie Ihr Produkt in der Zendure-App registrieren, und es könnten zusätzliche Kosten oder andere Bedingungen anfallen. Die obige Tabelle zeigt die Garantiedauer für von Zendure oder seinen Handelspartnern gekaufte Produkte. Die Garantiedauer der über Zendures Crowdfunding-Kampagnen (Kickstarter, Indiegogo usw.) bestellten Produkte kann unterschiedlich ausfallen. Weitere Informationen entnehmen Sie bitte der Dokumentation Ihres Produktes. - Seite 20 Produktes zur Reparatur, die Reparatur vor Ort oder den Austausch. Schritt 4 Versenden Sie den/die Artikel an Zendure. Vermerken Sie die RMA-Nummer auf dem Versandetikett auf der Außenseite der Verpackung. Schreiben Sie die RMA-Nummer nicht auf die grüne Kartonschachtel.
