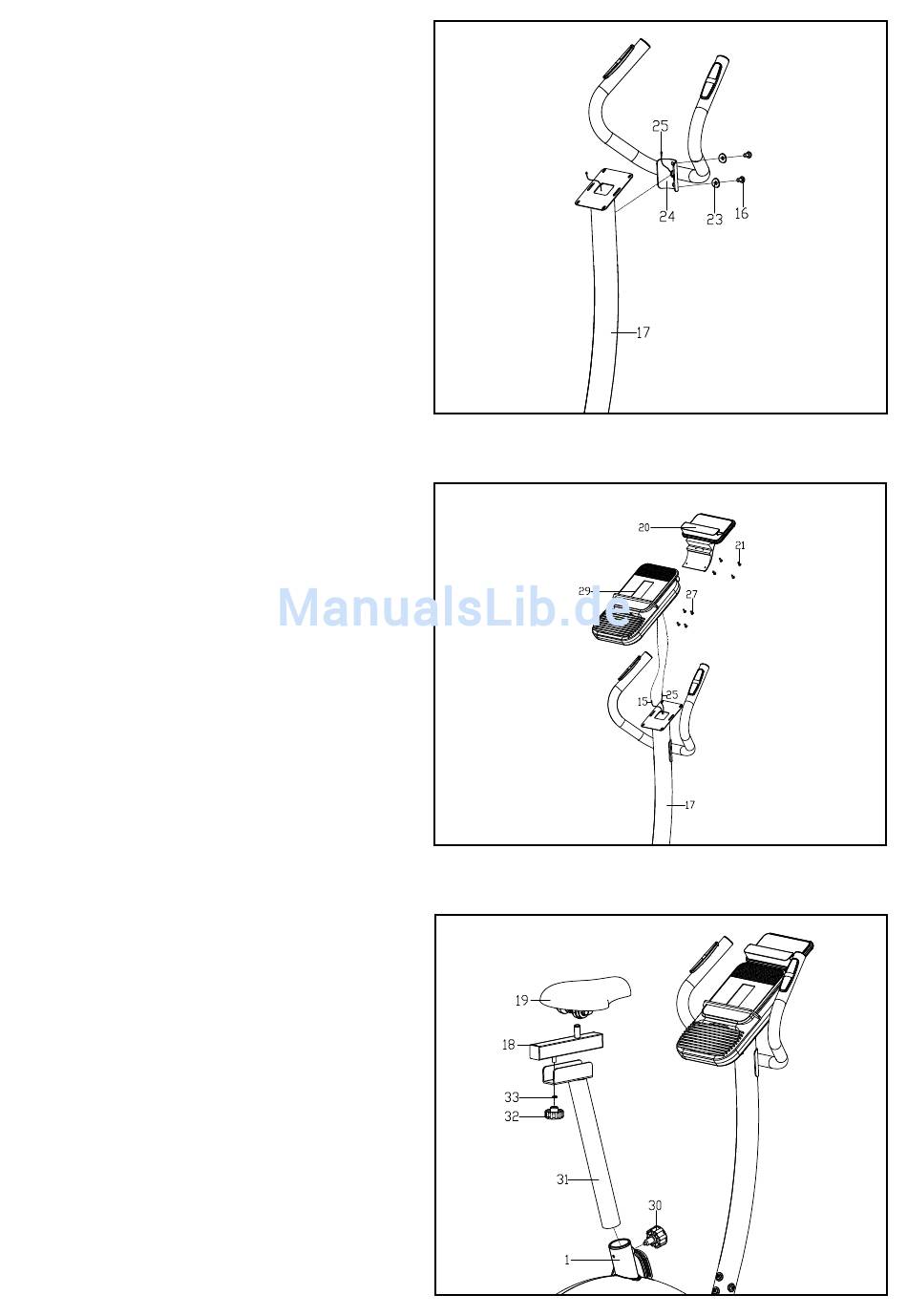

SCHRITT 4
Ziehen Sie den Haltegriffdraht (25) aus dem Loch
der aufrechten Stütze (17) und bringen Sie dann
den Haltegriff (24) mit der Beilagscheibe (23)
und der Innensechskantschraube (16) an der
aufrechten Stütze (17).
SCHRITT 5
Schließen Sie den Haltegriffdraht (25) und den
Verlängerungsdraht (15) an die Kabel der Konsole
(29) an und bringen Sie dann die Konsole (29) mit
der Schraube (27) an der Konsolenhalterung der
aufrechten Stütze (17) an und befestigen Sie den
Tablet-Halter (20) mit der Schraube (21) an der
Rückseite der Konsole (29).
SCHRITT 6
A: Montieren Sie die horizontale Stütze (18) an
der Sattelstütze (31) und bringen Sie die flache
Beilagscheibe (33) und die Pop-Pin-Mutter (32)
an und stecken Sie dann den Sattel (19) in die
horizontale Stütze (18) und befestigen Sie ihn.
B: Stecken Sie die Sattelstütze ((31), die am Sattel
(19) befestigt ist, in die Stütze des Hauptrahmens
(1) und passen sie die Länge an und ziehen Sie
sie mit dem Pop-Pin-Knopf (30) fest.
Achten Sie darauf, dass der Sattel (19) an der
horizontalen Stütze (18) festgezogen ist.
Das Gerät ist jetzt einsatzbereit.
