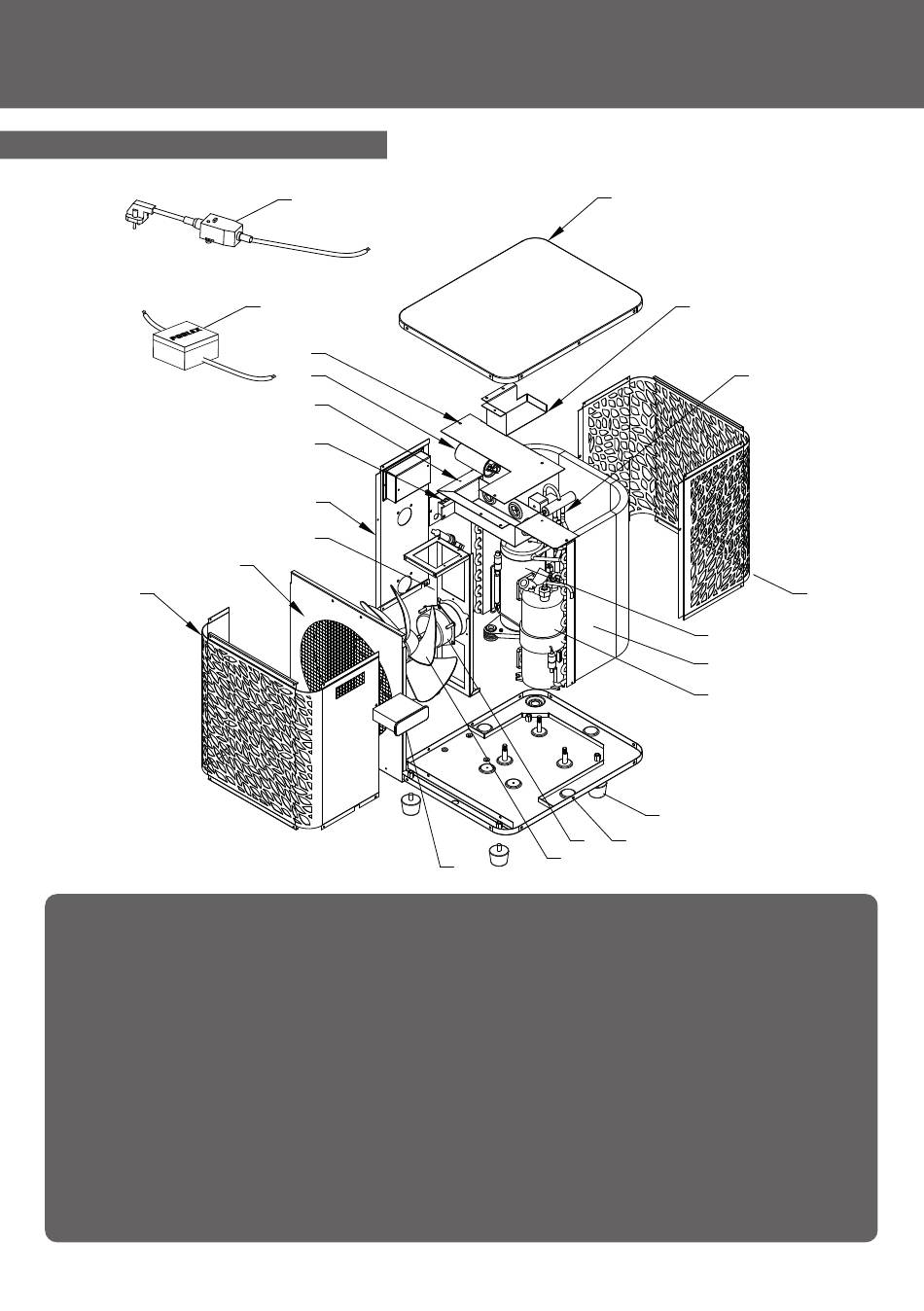

Disegno esploso

22
14
15
1. Compressore
2. Evaporatore
3. Scambiatore di calore
4. Pannello posteriore
5. Valvola a quattro vie
6. Piastra di fissaggio del pannello di controllo
7. Pannello superiore
8. Coperchio della morsettiera
9. Condensatore elettrico
10. Coperchio della morsettiera
11. Collegamento elettrico
10 | IT
2. Descrizione
21
8
9
10
11
12
13
16
7
20
18 19
17
12. Pannello sinistro
13. Supporto del ventilatore
14. Griglia di protezione del ventilatore
15. Pannello anteriore
16. Pannello di controllo
17. Pala del ventilatore
18. Motore del ventilatore
19. Telaio
20. Pattino antivibrazioni
21. Cavo con presa RCD 10mA
22. Relè di potenza del riscaldatore
